Ce document décrit la configuration à appliquer sur la gamme de boîtier ATA Sangoma Vega 3000G, Vega 3050G, 60G en TCP pour la signalisation et RTP pour le média.

Version de l'équipement

Accès à l'interface Web de l'équipement

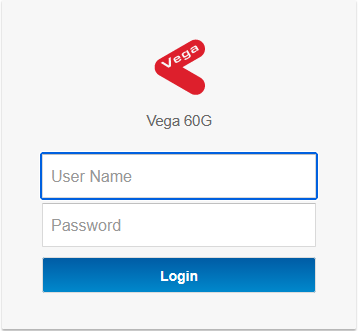

Accédez à l'interface Web du boîtier ATA en renseignant l'adresse IP de celui-ci dans votre navigateur Web :

Renseignez le nom d'utilisateur et le mot de passe du boîtier ATA par défaut :

Username : admin

Password : admin

Avertissement: Le fait de ne pas modifier le mot de passe par défaut expose le dispositif à des accès non autorisés, à des violations de données et à des fraudes, ce qui peut compromettre la sécurité de l'ensemble du réseau et du système. Cela augmente également le risque d'interruption de service et rend difficile la surveillance et la prévention des failles de sécurité.

Configuration réseaux

Configuration de la carte réseau

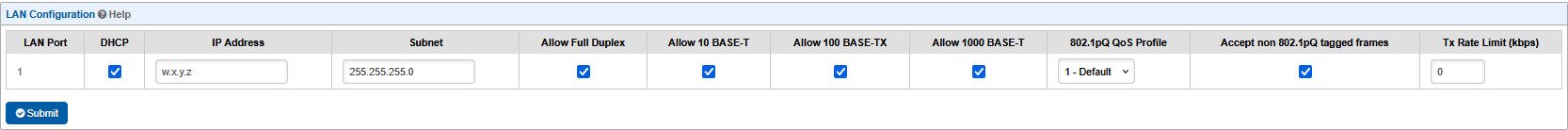

Pour configurer la carte réseau, rendez-vous dans le menu Configuration > Expert config > Configuration > LAN/WAN

À partir de ce menu, modifiez les paramètres de la carte réseau avec les paramètres suivants :

• DHCP : coché (de préférence) sinon il faudra modifier les paramètres suivants :

  • IP Address : L'adresse IP du boitier ATA

  • Passerelle par défaut : La passerelle par défaut du boitier ATA

  • Serveur DNS principal : Le serveur DNS utilisé

Configuration du NTP

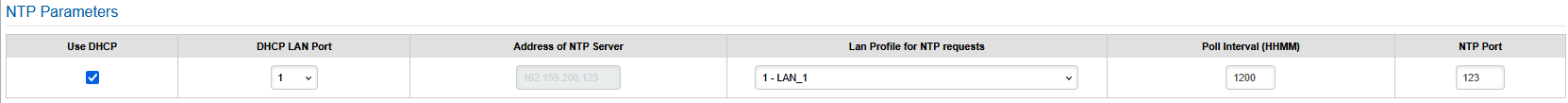

Il est obligatoire de configurer le NTP avant de charger les certificats sur l'équipement. Pour ce faire, rendez-vous dans le menu Configuration > Expert config > system > NTP Parameters puis modifiez les valeurs suivantes :

Use DHCP : Coché

Configuration des certificats

Dans un premier temps, il faut télécharger la chaine de certificat depuis la plateforme Rainbow, pour ce faire vous pouvez suivre ce lien

Après avoir récupérer les certificats, il faut les importer sur l'équipement en vous rendant dans le menu Configuration >  Expert config > System > Upload/Download Files > TLS files > Root certificate file  puis cliquez sur le bouton Parcourir puis Upload :

Configuration SIP

Configuration des utilisateurs

Il est nécessaire de renseigner les informations d'authentification de l'utilisateur Rainbow. Pour ce faire, rendez-vous dans le menu Configuration > Expert Config > SIP > Additionnal SIP Settings

Configuration du profil des utilisateurs enregistrés

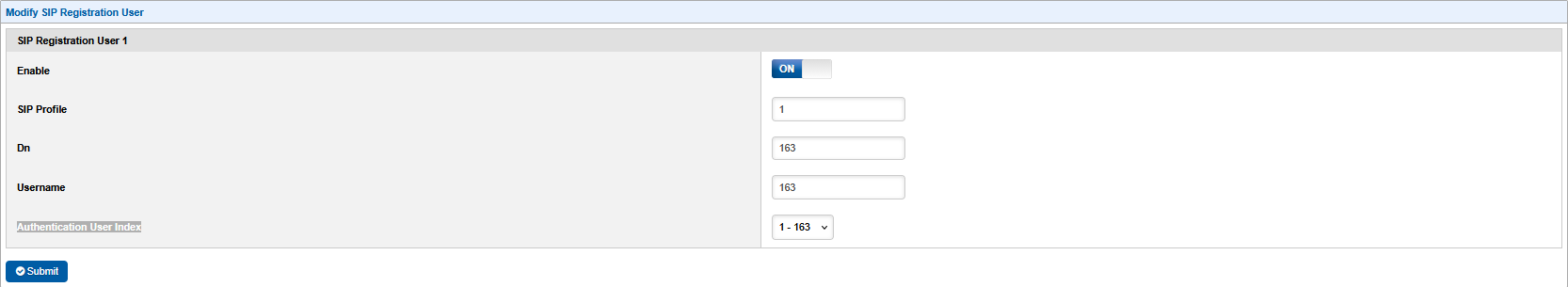

Cliquez sur le bouton SIP Registration Users dans le sous-menu SIP Registration Users Configuration :

Puis modifiez les informations comme ci-dessous :

• SIP Profile : 1

• Dn : Numéro d'extension de l'utilisateur Rainbow

• Username : Numéro d'extension de l'utilisateur Rainbow

• Authentication User Index : Numéro d'extension de l'utilisateur Rainbow

Authentification des utilisateurs

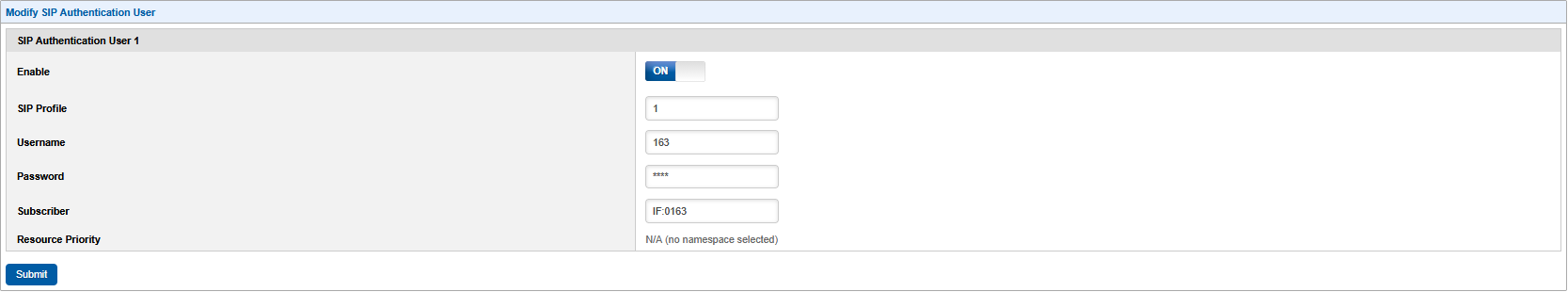

Cliquez sur SIP Authentication du sous-menu SIP Authentication Configuration :

Puis modifiez les informations comme ci-dessous :

• SIP Profile : 1

• Username : Numéro d'extension de l'utilisateur Rainbow

• Password : Mot de passe de l'utilisateur Rainbow (device)

• Subscriber : IF:XXXX ("XXXX" désigne le numéro d'extension de l'utilisateur Rainbow)

Configuration du profil SIP

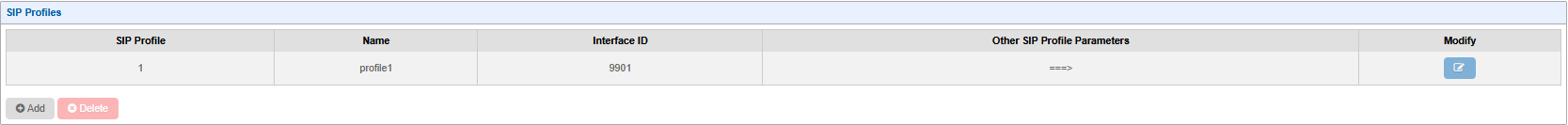

Pour configurer le profil SIP, rendez-vous dans le menu Configuration > Expert Config > SIP > SIP Profiles puis d'éditer le SIP profile 1 :

Configuration du domaine

Renseignez dans les champs Local domain et Alternative Local Domain le nom de domaine de la plateforme Rainbow :

Configuration du transport

Sélectionnez TLS pour le champ Transport :

Configuration des DTMF

Sélectionnez RFC2833 pour le champ DTMF Transport :

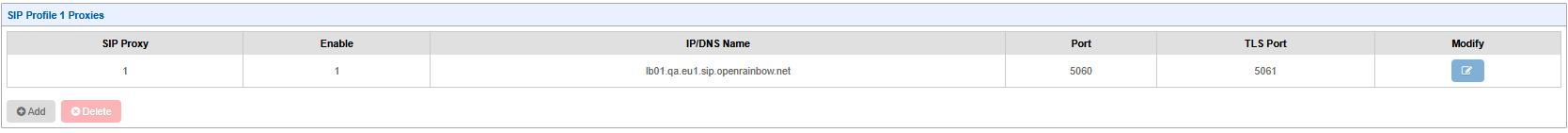

Configuration du proxy SIP

Renseignez dans le champ IP/DNS Name le nom de domaine du outbound proxy de la plateforme Rainbow :

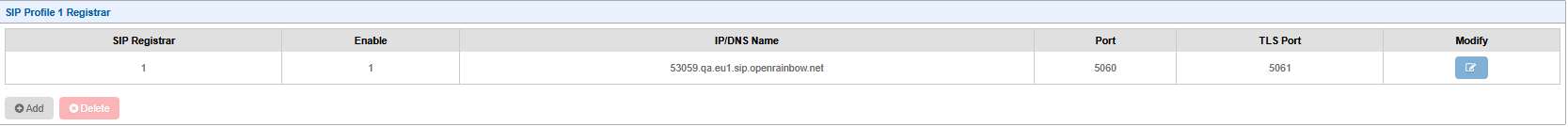

Configuration du serveur d'enregistrement

Renseignez dans le champ IP/DNS Name le nom de domaine de la plateforme Rainbow

Configuration du profil media à utiliser

Dans le champ Capability Set sélectionnez 1-voice

Configuration du media

Configuration des codecs

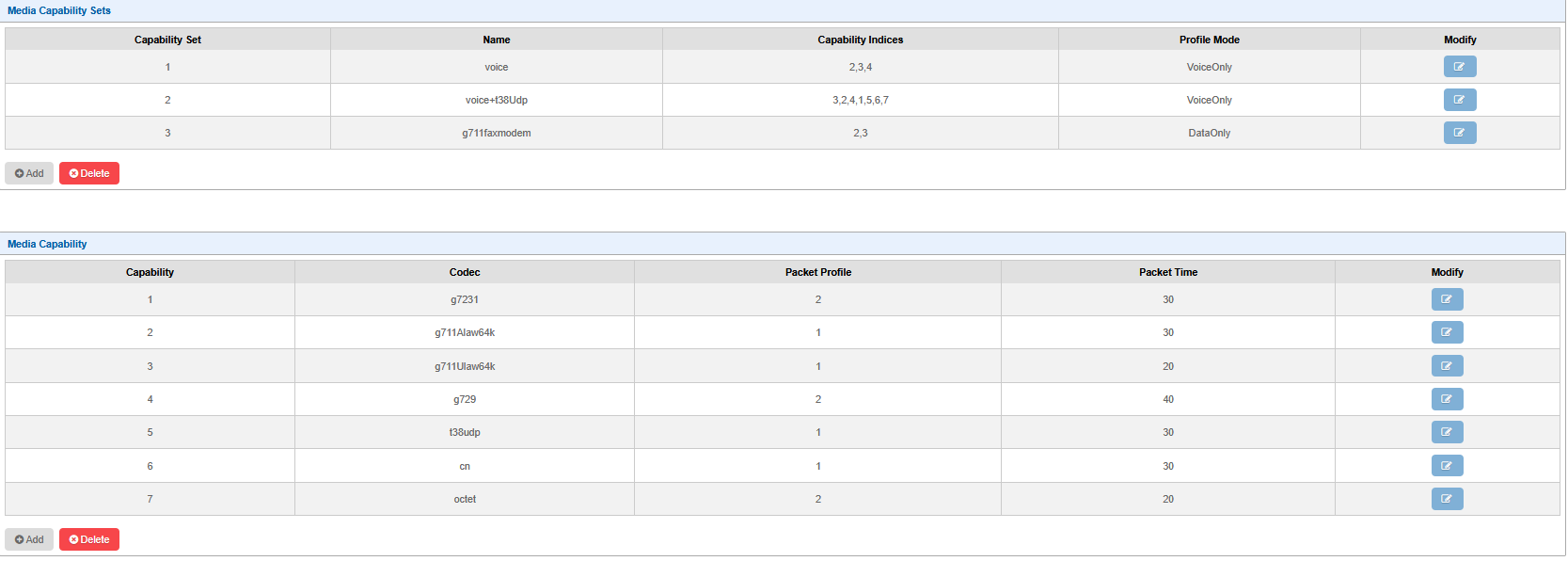

Dans le menu Configuration > Expert Config > Media, configurez le capability set 1 avec les codecs suivants :

• g711Alaw64k

• g711Ulaw64k

• g729

Accepter les appels sortants et entrants sur le boîtier ATA

Rendez-vous dans le menu Configuration > Expert Config > Système > Call Control et renseignez le champ All further calls are à la valeur Unblocked :
