Este documento describe la configuración que debe aplicarse a la gama de cajas ATA MP-20X de AudioCodes para interconectarla con la solución Rainbow en SIP TLS y SRTP.
Versión del equipo
| AudioCodes MP-202 FXS | 4.4.9_build_205 |
Acceso a la interfaz web del equipo

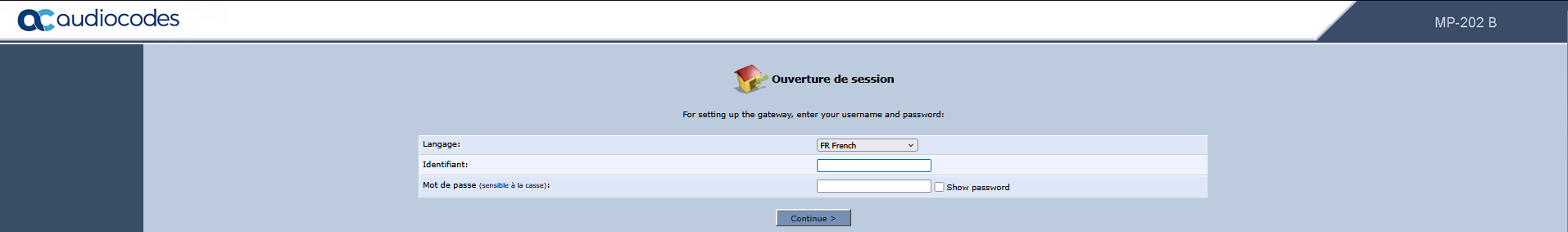

Acceda a la interfaz web de la caja ATA de AudioCodes introduciendo su dirección IP en su navegador web.
Introduzca el nombre de usuario y la contraseña predeterminados de la caja ATA:
Nombre de usuario: admin
Contraseña: admin
Advertencia: Si no edita la contraseña predeterminada, el dispositivo quedará expuesto a accesos no autorizados, violaciones de datos y fraudes, lo que puede comprometer la seguridad de toda la red y del sistema. Esto también aumenta el riesgo de interrupción del servicio y dificulta la supervisión y prevención de las violaciones de seguridad.
Configuración de la red
Configuración de la tarjeta de red
Para configurar la tarjeta de red, vaya al menú Configuración rápida.
Desde este menu, edite la configuración de la tarjeta de red con los siguientes parámetros:
Dirección IP: La dirección IP de la caja ATA
Puerta de enlace predeterminada: La puerta de enlace predeterminada de la caja ATA
Servidor DNS principal : El servidorDNSutilizado
Configuración NTP

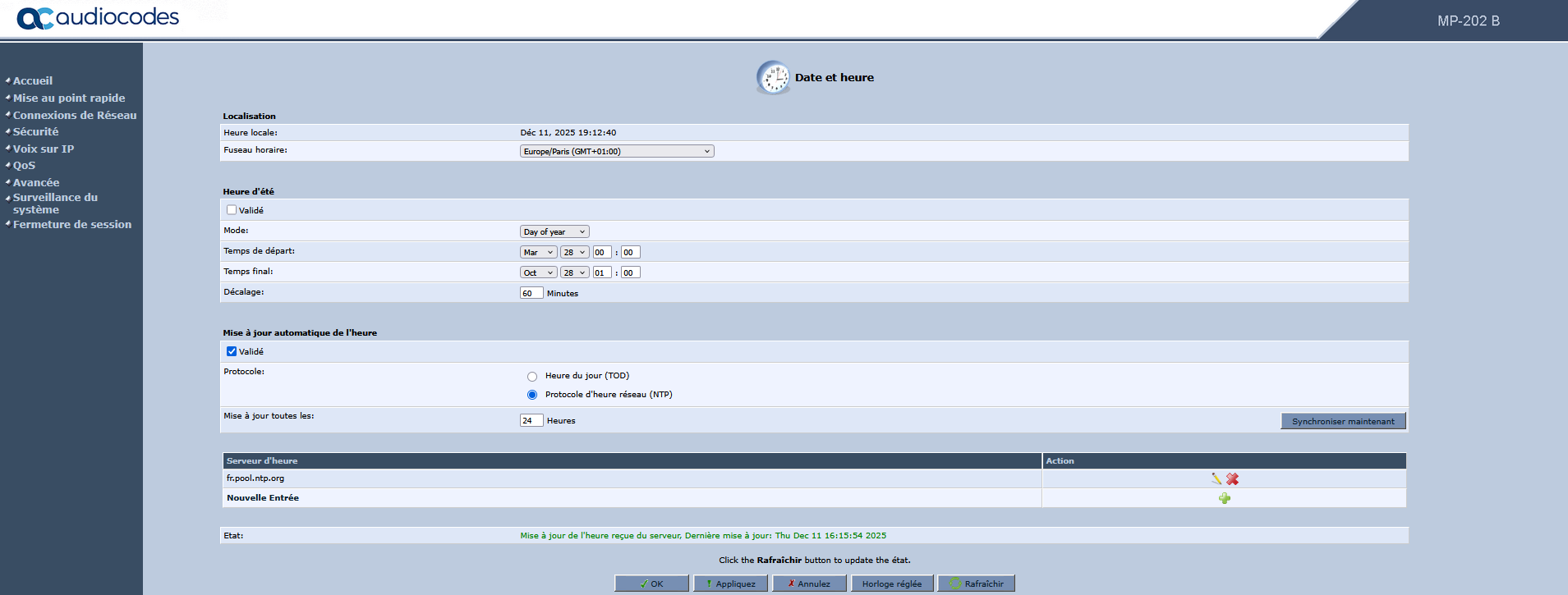

Es necesario configurar NTP antes de poder importar certificados en el dispositivo. Para ello, vaya al menu Avanzado > Configuración de la hora y edite los siguientes valores:
Actualización automática de la hora: Marcada
Protocolo: Protocolo de tiempo de red (NTP)
A continuación, en el submenú Servidor de tiempo, añada una nueva entrada para la dirección IP o el dominio del servidor NTP:
Configuración del certificado
En primer lugar, descargue la cadena de certificados de la plataforma Rainbow. Para ello, siga este enlace
Para importar los certificados, debe separarlos en tres partes. El cuadro no le permite importar la cadena de certificados. Por lo tanto, es imprescindible separar los certificados en tres archivos distintos, en formato .pem.

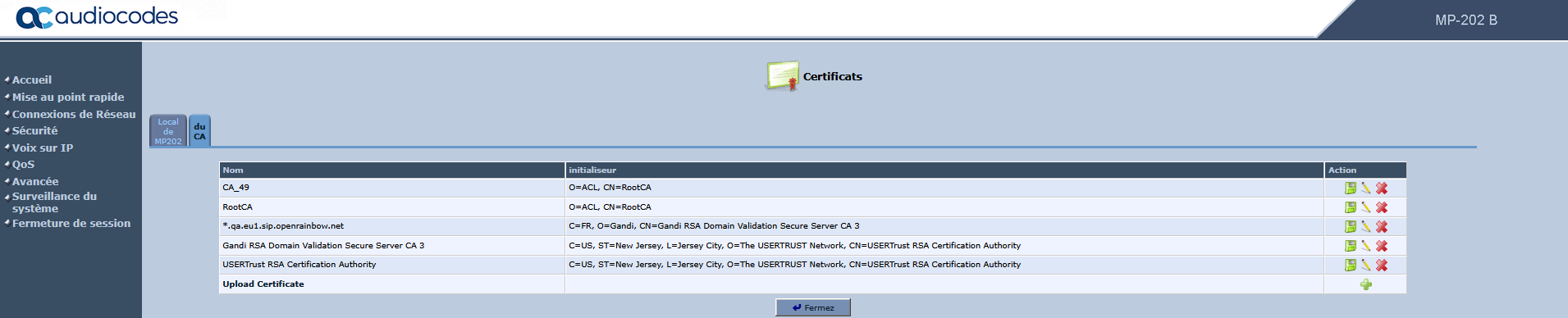

Una vez que haya recuperado los certificados, deberá importarlos al dispositivo accediendo al menu Avanzado > Certificados , luego al submenú CA y pulsando el botón "más". para añadir los 3 certificados:
Configuración SIP
Configuración del usuario

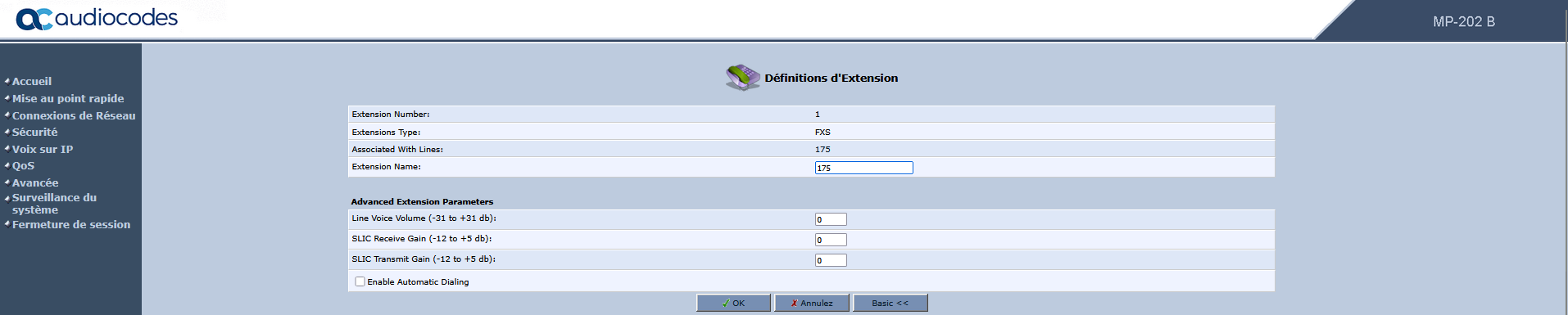

Debe introducir la información de autenticación del usuario Rainbow. Para ello, vaya al menu VoIP > Definiciones de extensión .
En el campo Nombre de extensión, introduzca el número del usuario Rainbow:
Autenticación de usuarios

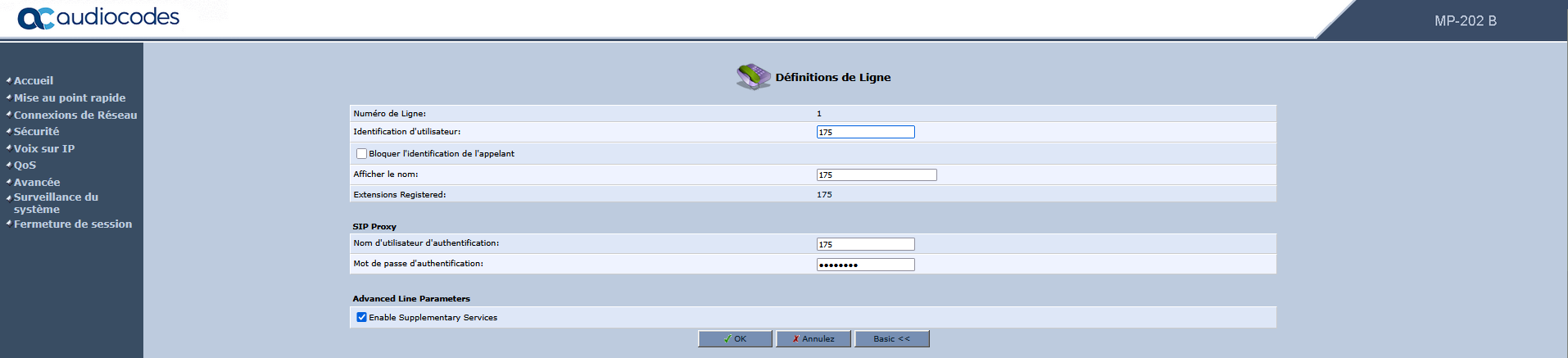

Para iniciar sesión de usuario, vaya al menú Voz sobre IP > Definiciones de línea .
Rellene los siguientes campos:
ID de usuario: Número de usuario de la plataforma Rainbow.
Mostrar nombre: Número de usuario de la plataforma Rainbow
Nombre de usuario de autenticación: Número de usuario de la plataforma Rainbow
Contraseña de autenticación : Contraseña de usuario de la plataforma Rainbow
Configuración del perfil SIP
Configuración del proxy
Para configurar el proxy, vaya al menu Voz sobre IP > Protocolo de señalización.

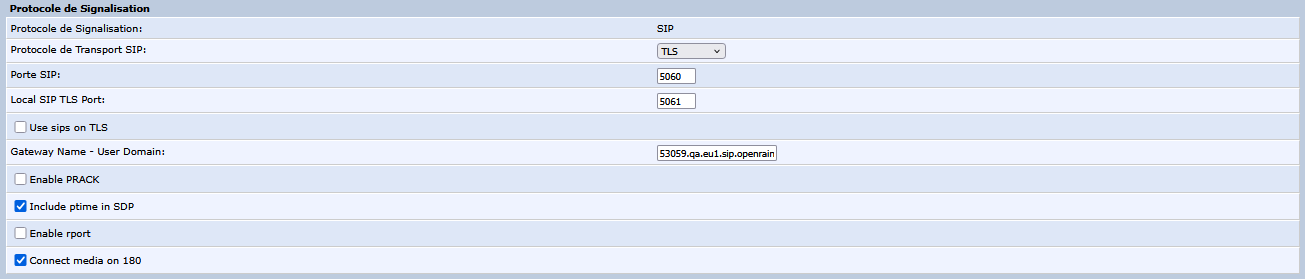

En el submenú Protocolo de señalización, edite los siguientes campos:
| Campo | Valor | Descripción |
| Protocolo de transporte SIP | TLS | Uso de TLS |
| Nombre de la pasarela - Dominio del usuario | Dominio de la plataforma Rainbow | Dominio Rainbow |

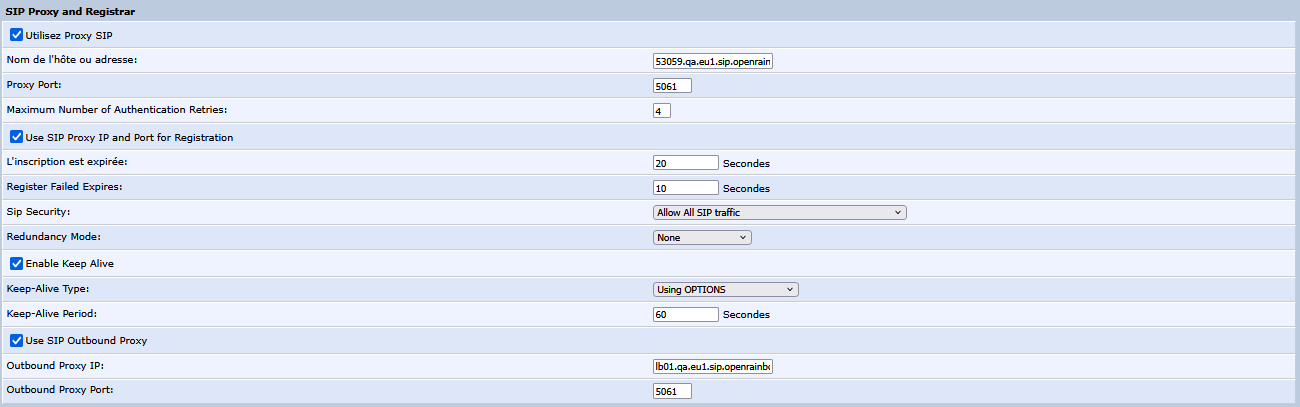

En el submenú Proxy SIP y Registrador, edite los siguientes campos:
| Campo | Valor | Descripción |
| Utilizar proxy SIP | Marque | Utilizar proxy SIP de Alcatel |
| Nombre de host o dirección de dominio | Dominio de la plataforma Rainbow | Dominio Rainbow |
| Puerto proxy | 5061 | Puerto proxy TLS |
| Utilizar IP y puerto de proxy SIP para el registro | Compruebe | Utilizar proxy Alcatel para enrutamiento y autenticación |
| Utilizar proxy de salida SIP | Comprobado | Utilizar proxy de salida |
| IP del proxy de salida | Dominio del proxy de salida de la plataforma Alcatel | Dominio del proxy de salida de la plataforma Alcatel |
| Puerto del proxy de salida | 5061 | Puerto TLS |
Configuración de medios
Activar SRTP
Para activar SRTP, vaya al menu Voz sobre IP > Transmisión de medios.
A continuación, marque la casilla SRTP: Activado y en el campo método, añada AES_CM_128_ALL_METHODS
Configuración del códec
Configuración del códec de la caja ATA

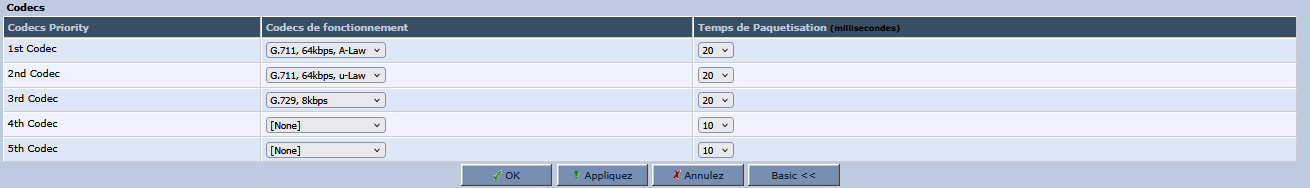

En el menu Voice over IP > Media Streaming , introduzca los codecs en el siguiente orden:
Configuración DTMF
En el menú Voz sobre IP > Marcación, ajuste el campo "Enviar DTMF fuera de banda" a RFC2833.
Configuración de servicios adicionales
Configuración de llamadas al buzón de voz
Para que el teléfono analógico pueda realizar llamadas al buzón de voz, debe configurar un prefijo y transformar la parte del usuario de la cabecera SIP To en un "buzón de voz". Para ello, vaya al menu Voz sobre IP > Marcación rápida y edite la regla como se describe a continuación:
Cuando el usuario marque 99, podrá consultar su buzón de voz.
Configuración de servicios avanzados
Para configurar los siguientes servicios:
Llamada en espera
Desvío de llamadas
DND
Conferencia a 3
Indicación de mensaje en espera

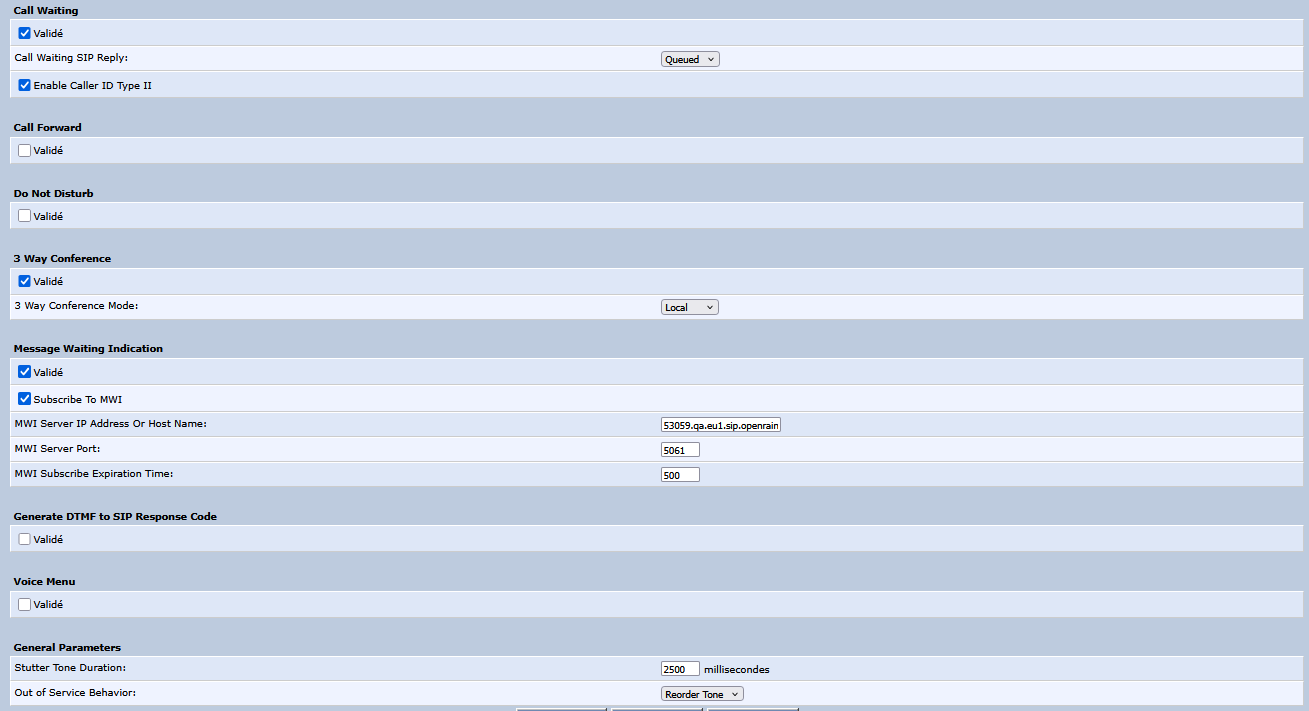

Vaya al menu Voz sobre IP > Servicios y marque los elementos que le interesen:
Para configurar el buzón de voz, en el campo Dirección IP del servidor MWI o Nombre del host, introduzca la dirección de la plataforma Rainbow.
