Dieses Dokument beschreibt die Konfiguration, die auf die Sangoma Vega 3000G, Vega 3050G, 60G ATA-Gehäusereihe in TCP für die Signalisierung und RTP für die Medien anzuwenden ist.

Version der Ausrüstung

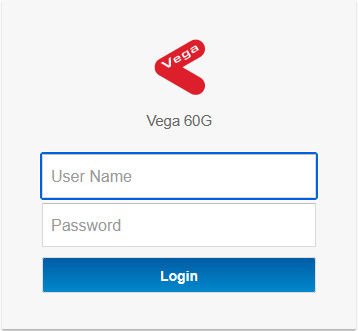

Zugriff auf das Webinterface der Anlage

Greifen Sie auf die Webschnittstelle der ATA-Box zu, indem Sie die IP-Adresse in Ihren Webbrowser eingeben:

Geben Sie den Standard-Benutzernamen und das Passwort der ATA-Box ein:

Benutzername: admin

Kennwort: admin

Warnung: Wenn Sie das Standardpasswort nicht bearbeiten, ist das Gerät für unbefugten Zugriff, Datenmissbrauch und Betrug anfällig, was die Sicherheit des gesamten Netzwerks und Systems gefährden kann. Dies erhöht auch das Risiko von Serviceunterbrechungen und erschwert die Überwachung und Verhinderung von Sicherheitsverstößen.

Netzwerk-Konfiguration

Konfiguration der Netzwerkkarte

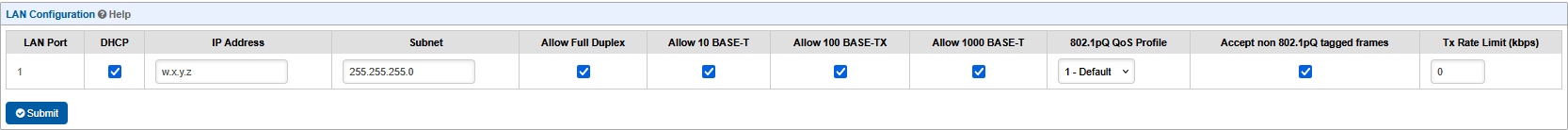

Um die Netzwerkkarte zu konfigurieren, gehen Sie in das Menü Konfiguration > Expertenkonfiguration > Konfiguration > LAN/WAN

Bearbeiten Sie in diesem Menü die Einstellungen der Netzwerkkarte mit den folgenden Parametern:

• DHCP: aktiviert (bevorzugt), ansonsten bearbeiten Sie die folgenden Parameter:

  • IP-Adresse: Die IP-Adresse der ATA-Box

  • Standard-Gateway: Das Standard-Gateway der ATA-Box

  • Haupt-DNS-Server: Der verwendete DNS-Server

NTP-Konfiguration

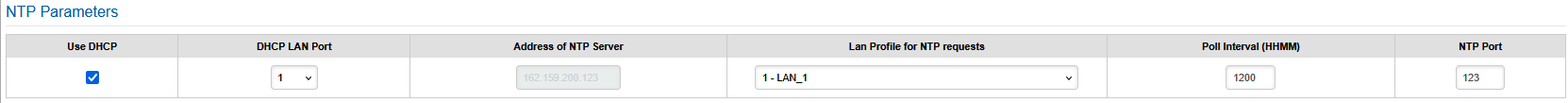

Es ist zwingend erforderlich, NTP zu konfigurieren, bevor Sie Zertifikate auf das Gerät laden. Gehen Sie dazu in das Menü Konfiguration > Expertenkonfiguration > System > NTP-Parameter und bearbeiten Sie die folgenden Werte:

DHCP verwenden: Aktiviert

Konfiguration des Zertifikats

Zunächst müssen Sie die Zertifikatskette von der Rainbow Plattform herunterladen. Folgen Sie dazu diesem Link

Sobald Sie die Zertifikate zurückgeholt haben, müssen Sie sie in das Gerät importieren. Gehen Sie dazu in das Menü Konfiguration > Expertenkonfiguration > System > Upload/Download von Dateien > TLS-Dateien > Root-Zertifikatsdatei und klicken Sie auf die Schaltfläche Durchsuchen und dann auf Hochladen :

SIP-Konfiguration

Benutzer-Konfiguration

Sie müssen die Authentifizierungsinformationen für den Rainbow Benutzer eingeben. Gehen Sie dazu in das Menü Konfiguration > Expertenkonfiguration > SIP > Zusätzliche SIP-Einstellungen

Profilkonfiguration für registrierte Benutzer

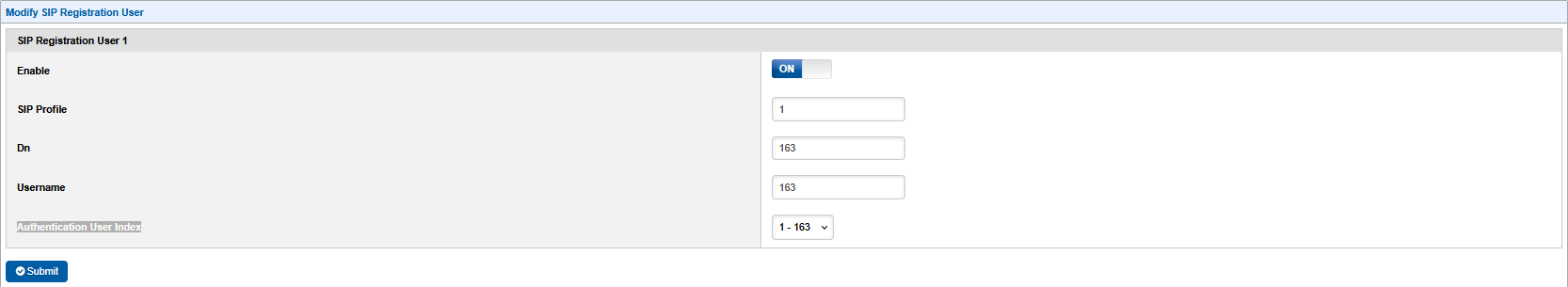

Klicken Sie auf die Schaltfläche SIP-Registrierungsbenutzer im Untermenü SIP-Registrierungsbenutzerkonfiguration :

Bearbeiten Sie dann die Informationen wie folgt:

• SIP-Profil: 1

• Dn: Rainbow Benutzer-Durchwahlnummer

• Benutzername: Rainbow Benutzer-Durchwahlnummer

• Authentifizierung Benutzer-Index: Rainbow Benutzer-Durchwahlnummer

Benutzer-Authentifizierung

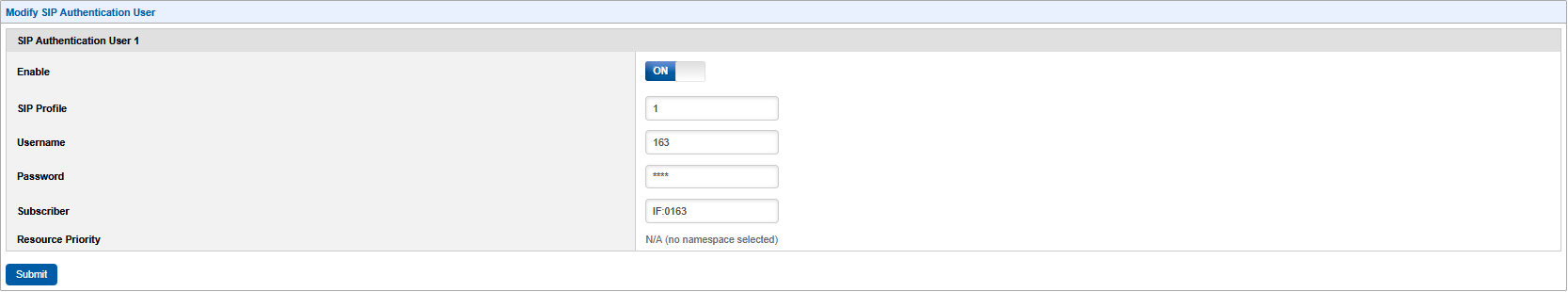

Klicken Sie auf SIP-Authentifizierung im Untermenü SIP-Authentifizierungskonfiguration :

Bearbeiten Sie dann die Informationen wie folgt:

• SIP-Profil: 1

• Benutzername : Nebenstellennummer des Rainbow Benutzers

• Passwort: Passwort für Rainbow Benutzer (Gerät)

• Teilnehmer: IF:XXXX ("XXXX" ist die Nebenstellennummer des Rainbow Benutzers)

Konfiguration des SIP-Profils

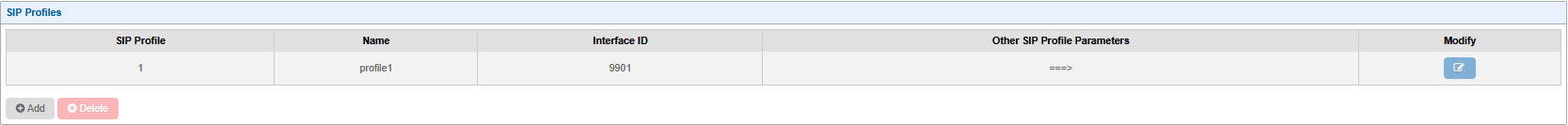

Um das SIP-Profil zu konfigurieren, gehen Sie in das Menü Konfiguration > Expertenkonfiguration > SIP > SIP-Profile und bearbeiten Sie das SIP-Profil 1 :

Domain-Konfiguration

Geben Sie den Domainnamen der Rainbow Plattform in die Felder Lokale Domain und Alternative lokale Domain ein :

Transport-Konfiguration

Wählen Sie TLS für das Feld Transport:

DTMF-Konfiguration

Wählen Sie RFC2833 für das Feld DTMF-Transport :

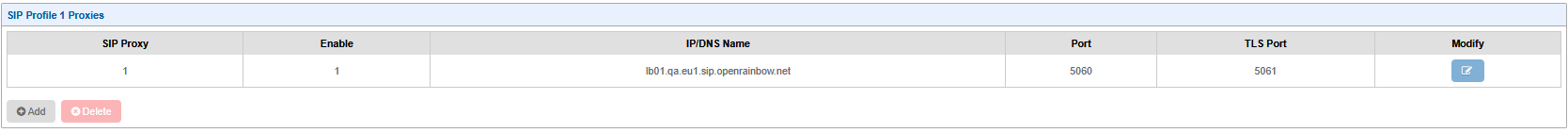

SIP-Proxy-Konfiguration

Geben Sie in das Feld IP/DNS-Name den Domänennamen des ausgehenden Proxys der Rainbow Plattform ein :

Konfiguration des Registrierungsservers

Geben Sie den Domänennamen der Rainbow Plattform in das Feld IP/DNS-Name ein.

Einstellen des zu verwendenden Medienprofils

Wählen Sie im Feld Capability Set die Option 1-stimmig

Medien-Konfiguration

Codec-Konfiguration

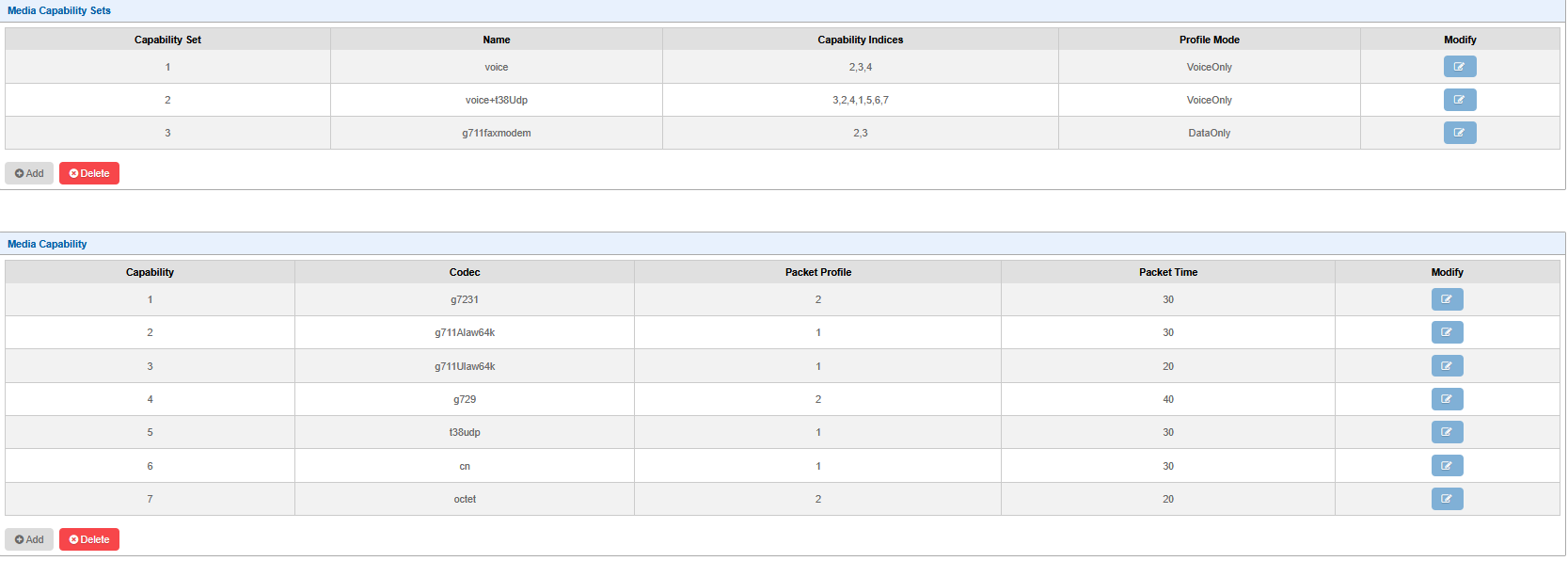

Im Menü Konfiguration > Expertenkonfiguration > Medien, konfigurieren Sie Capability Set 1 mit den folgenden Codecs:

• g711Alaw64k

• g711Ulaw64k

• g729

Annehmen von eingehenden und ausgehenden Anrufen auf der ATA-Box

Gehen Sie in das Menü Konfiguration > Expertenkonfiguration > System > Anrufsteuerung und setzen Sie das Feld Alle weiteren Anrufe sind freigegeben auf Unblocked :
