Le document ici présent, décrit la configuration à appliquer sur la base DECT ainsi que sur les téléphones SIP 3rd Party Grandstream DP750 & DP720 pour la connexion avec la solution Alcatel Rainbow Hub.
Rendez-vous sur l’interface web de votre poste Grandstream, vous pouvez obtenir l’adresse IP du terminal sur le poste Grandstream directement.

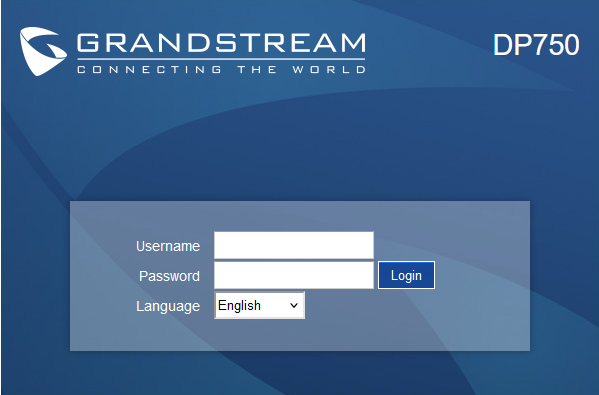

Connectez-vous sur l’interface Web du poste Grandstream, en http.
Puis renseignez les identifiants suivants :
Username = admin
Password = admin
Configuration du profil SIP
Configuration des serveurs SIP

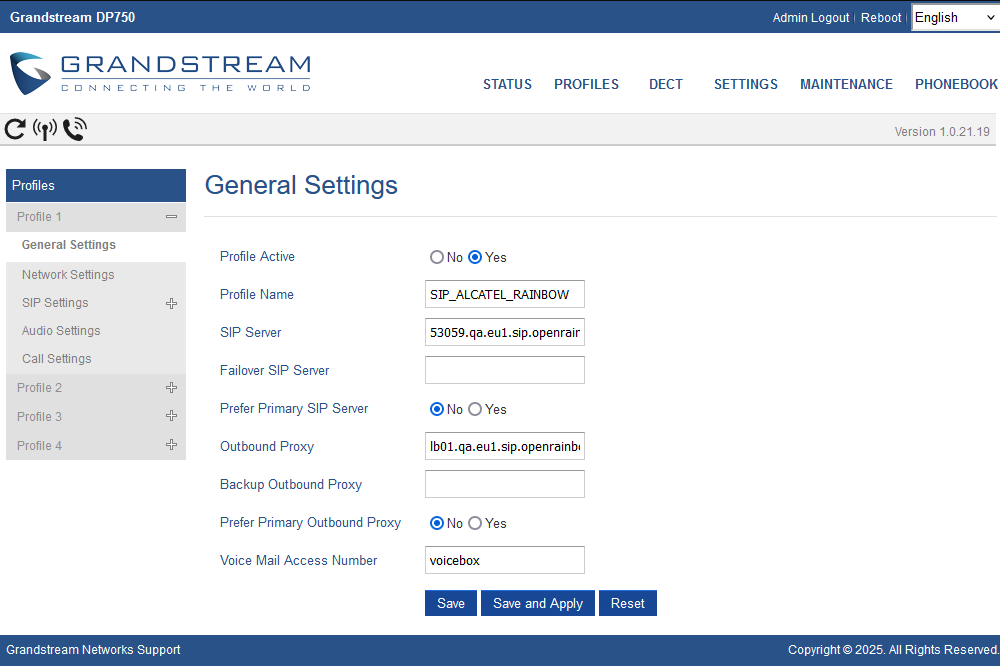

Rendez-vous dans l’interface Profiles > Profile 1 > General settings
Puis renseignez les informations obtenues depuis l’interface Rainbow.
Pour configurer la messagerie vocale, il faut renseigner voicebox dans le champ « Voice Mail Access Number »
Configuration des paramètres SIP

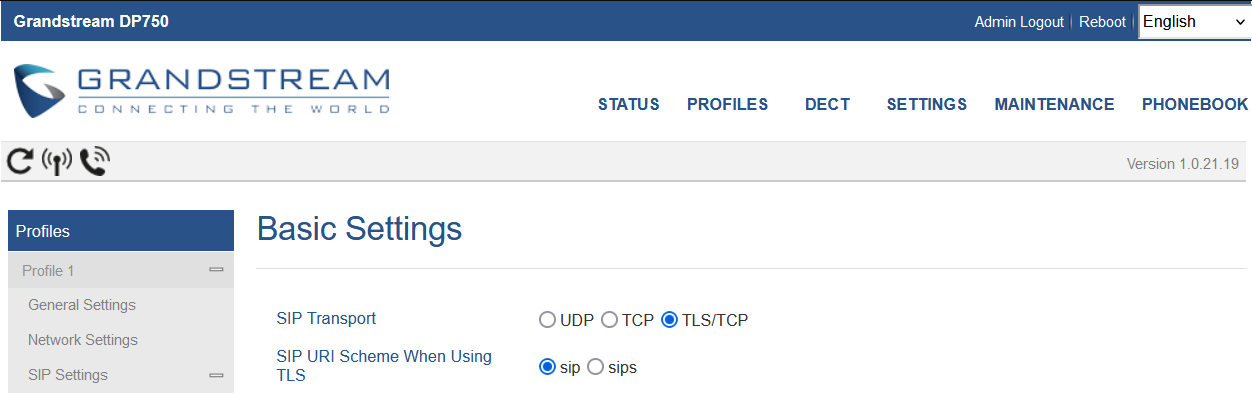

Pour configurer les différents éléments SIP liés au profil, il faut vous rendre dans le menu Profile > Profile 1 > SIP Settings > Basic Settings puis modifiez les éléments suivants :
Note : L’utilisation de SIPS cause des problèmes de fonctionnalités.
Activez l’enregistrement SIP
Configuration des ports RTP
Dans le même menu il est possible de modifier les ports RTP de la base DECT :
Configuration de la MEVO
Dans le même menu il faut cocher l’option « Subscribe for MWI » à la valeur « yes »
Configuration du Session Timer

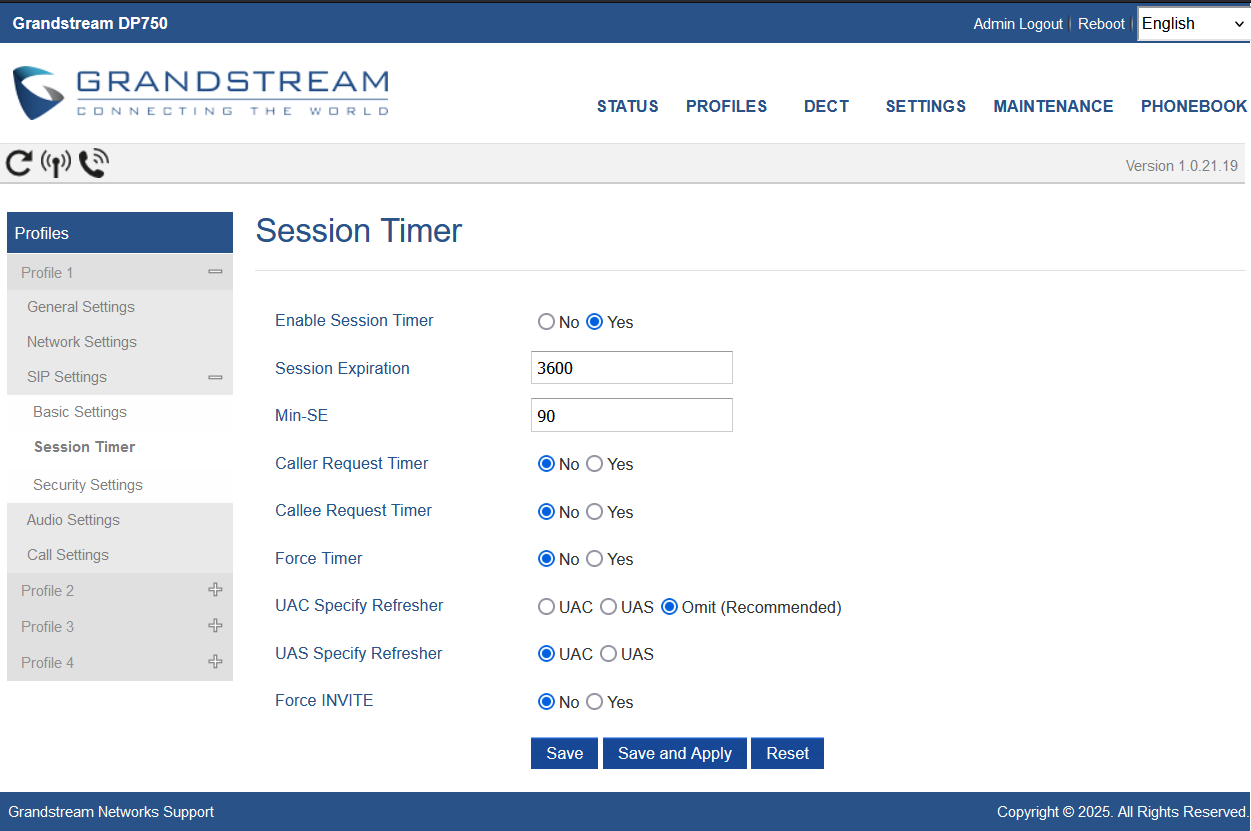

Dans le menu Profiles > Profile 1 > SIP Settings > Session Timer configurez les paramètres suivants :
Enregistrement des utilisateurs

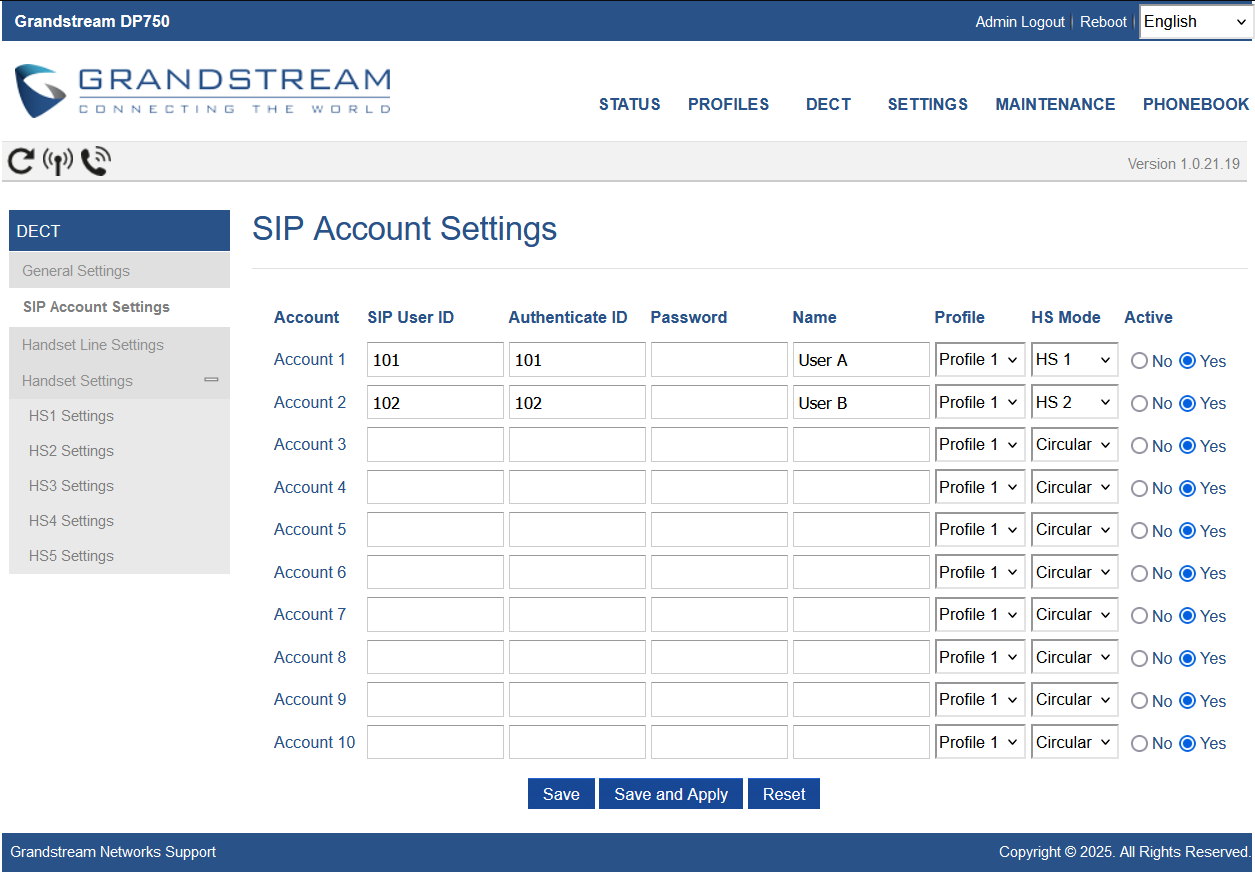

Pour renseigner les utilisateurs à authentifier il faut vous rendre dans le menu DECT > SIP Account Settings puis renseignez les paramètres suivants :
Configuration des paramètres Audio (DTMF, SRTP, Codecs)
La configuration des paramètres se fait dans le menu Profiles > Profile 1 > Audio Settings

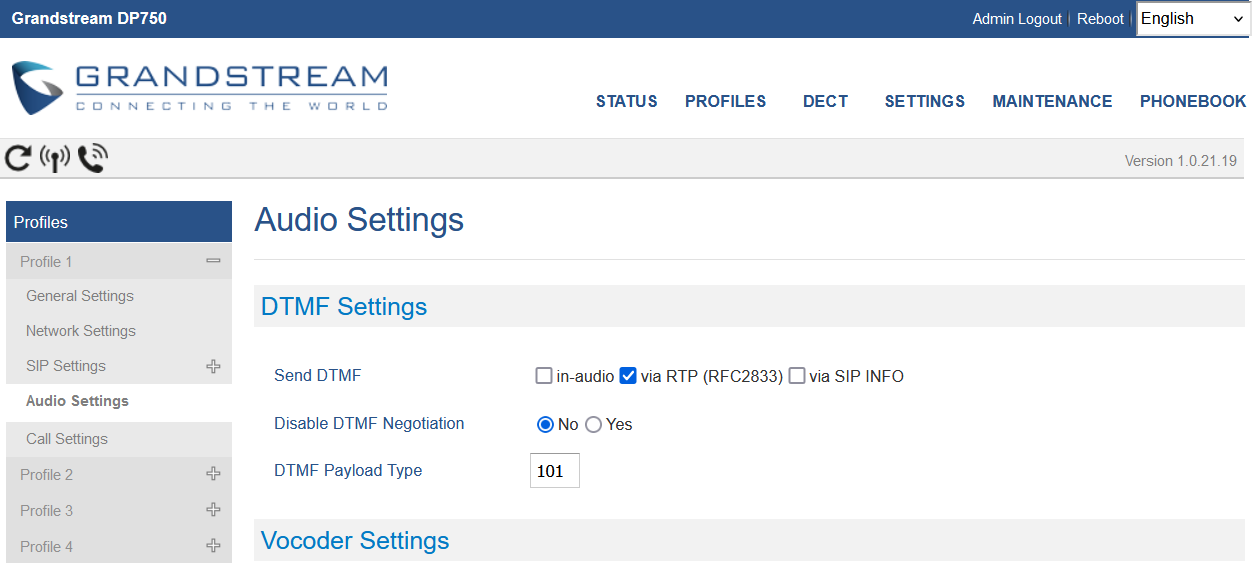

Pour configurer les DTMF :

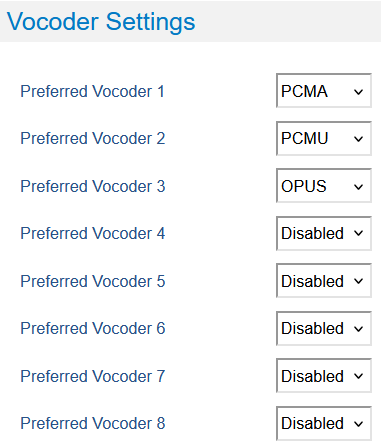

Pour configurer les Codecs audio :
L’ordre des codecs a été définit dans l’ordre suivant :
- G.711A (pcma)
- G.711U (pcmu)
- OPUS
Pour configurer les communications chiffrées :
Configuration du plan de numérotation
Afin de pouvoir consulter sa messagerie vocale, il est nécessaire de cocher l’option « Bypass Dial Plan » à « yes » située dans le menu Profiles > Profile 1 > Call Settings
Configuration des paramètres de sécurité

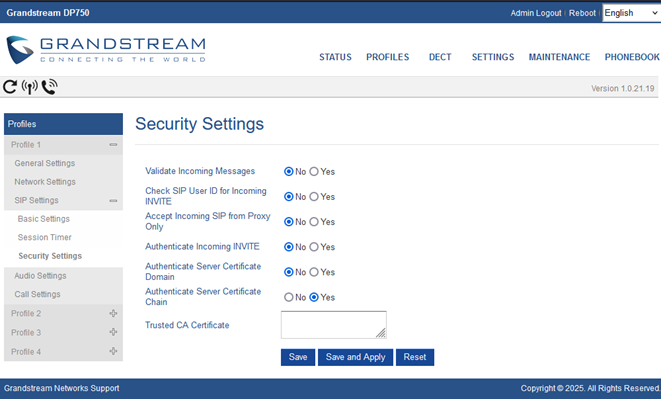

Dans le menu Profiles > Profile 1 > SIP Settings > Security Settings configurez les paramètres comme indiqué ci-dessous :
Configuration des paramètres du téléphone
Configuration des certificats
Pour télécharger la chaine de certificat vous pouvez suivre cet article
Pour importer les certificats, il est nécessaire de les séparer en trois parties. Le téléphone ne prend pas en charge l’importation des trois certificats en une seule fois, ce qui entraîne une erreur sur l’interface web. Il est donc impératif de diviser les certificats en trois fichiers distincts, au format. pem.

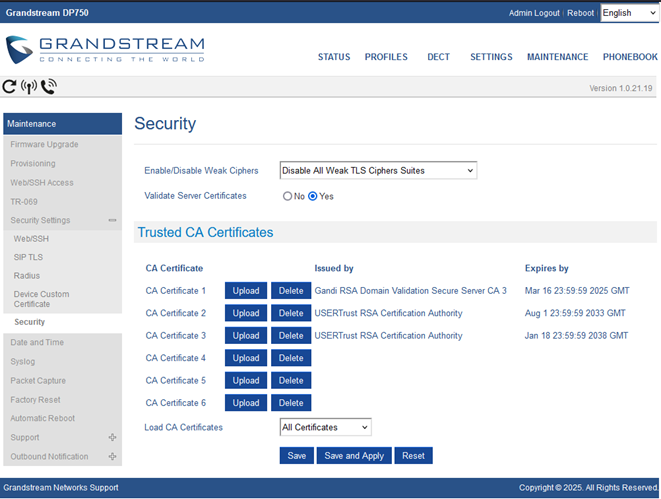

Une fois les trois fichiers créés, accédez au menu Maintenance > Security Settings > Security, puis configurez les paramètres comme indiqué ci-dessous.
Configuration des paramètres réseaux

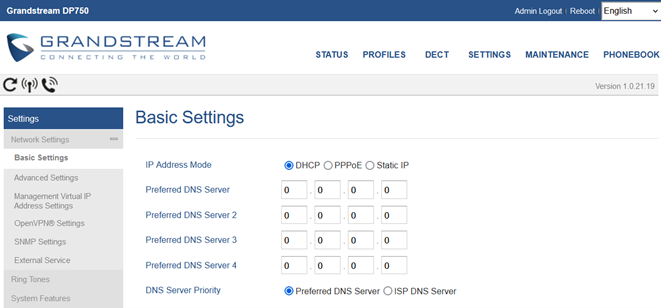

Pour configurer le DHCP ou activer le mode d’adressage statique (non recommandé) sur la carte réseau du téléphone, il est nécessaire d’accéder au menu Setting > Network Settings > Basic settings puis de cocher DHCP dans l’option « IP Address Mode »
Configuration des paramètres NTP :

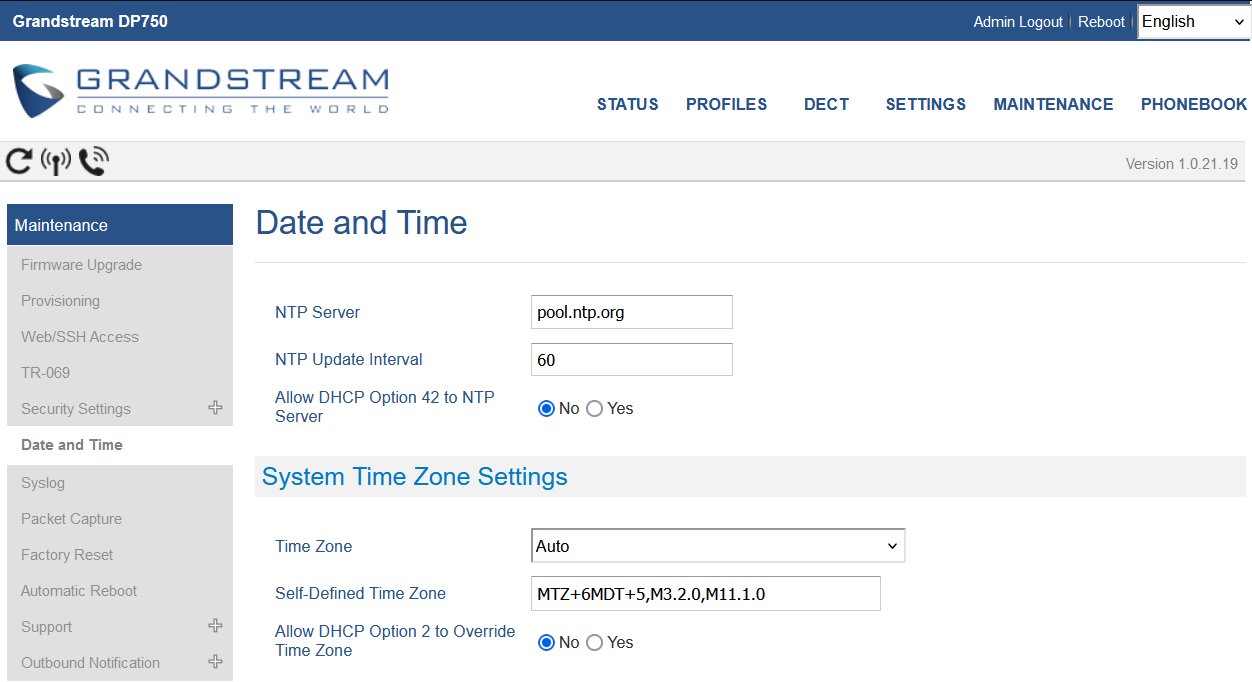

Dans le menu Maintenance > Date and Time il est possible de renseigner le ou les serveurs NTP
