But du document

Le document ici présent, décrit la configuration à appliquer sur les téléphones SIP 3rd Party Snom D3XX pour la connexion avec la solution Alcatel Rainbow Hub.

Configuration du poste 3rd Party Snom

Note : Les postes D385 et D335 ont des version système différentes mais l’interface de configuration est la même.

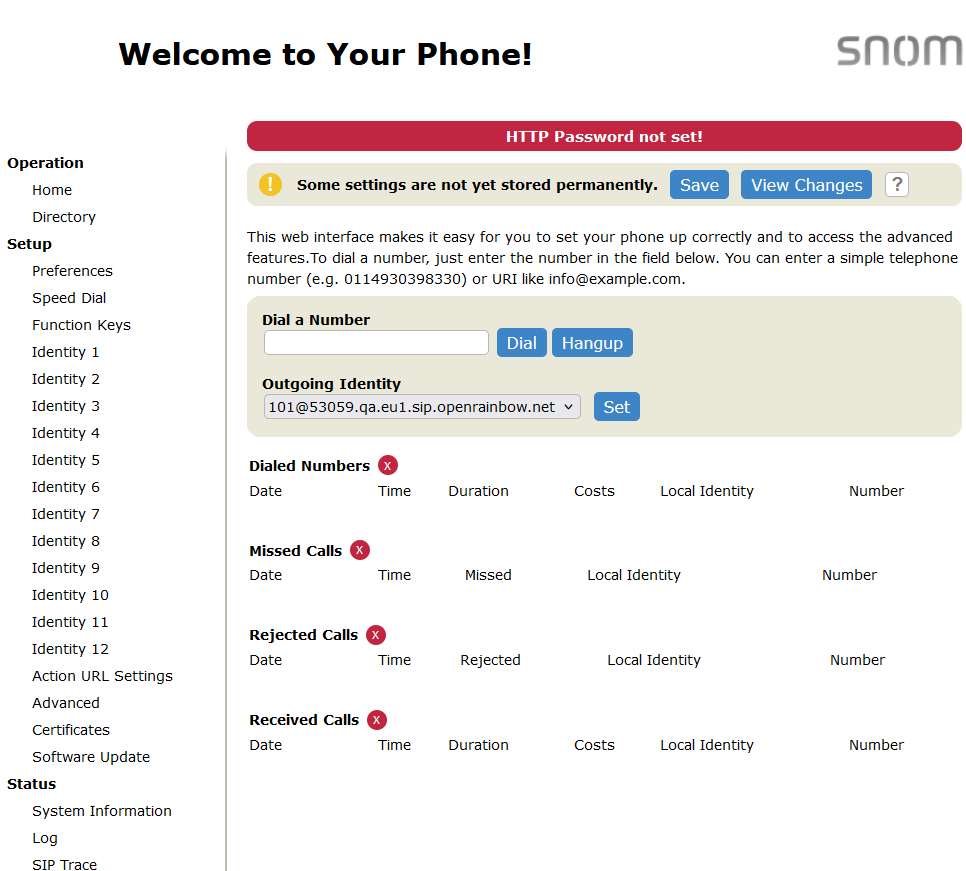

Rendez-vous sur l’interface web de votre poste Snom, vous pouvez obtenir l’adresse IP du terminal sur le poste Snom directement.

Connectez-vous sur l’interface Web du poste Snom en HTTP ou HTTPS

Par défaut il n’est pas nécessaire de renseigner un nom d’utilisateur ou un mot de passe.

Configuration du compte SIP

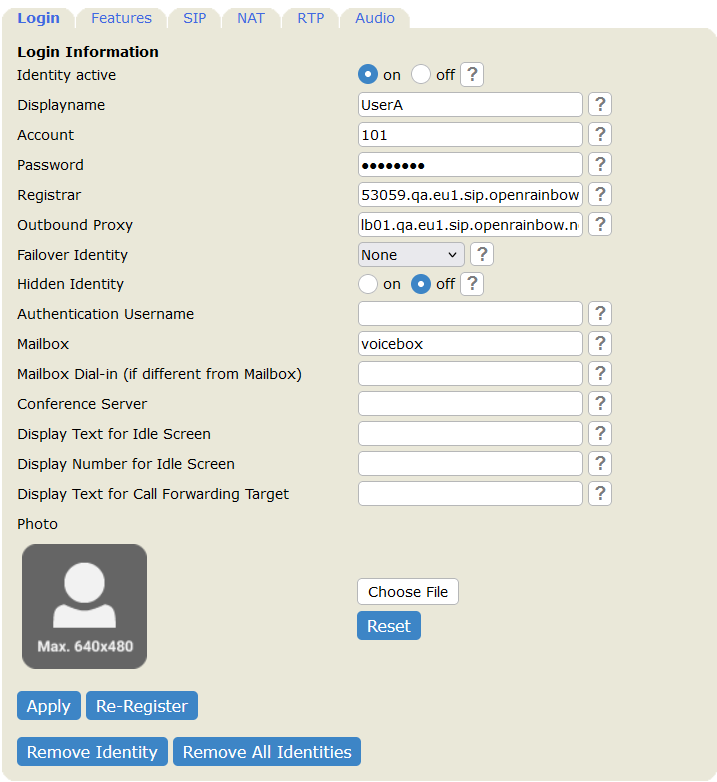

Rendez-vous dans l’interface Setup > Identity 1 > Login

Puis renseignez les informations obtenues depuis l’interface Rainbow.

Une fois la configuration appliquée, le poste devrait essayer de s’enregistrer au niveau de la plateforme Rainbow Hub.

Il est obligatoire de remplir le champ « Outbound proxy » en précisant à la fin du nom de domaine le port de destination ainsi que le transport utilisé.

Voici un exemple de configuration à appliquer :

Pour s’enregistrer auprès de la MEVO il suffit de remplir le champ Mailbox par voicebox

Configuration du RTP sur le profil de l’utilisateur

Pour configurer les paramètres RTP du profil de l’utilisateur il faut se rendre dans le menu Setup > Identity 1 > RTP

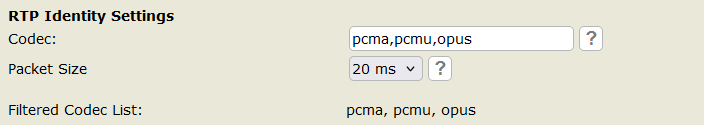

Configuration des codecs

L’ordre des codecs a été définit dans l’ordre suivant :

• G.711A (pcma)
• G.711U (pcmu)
• OPUS

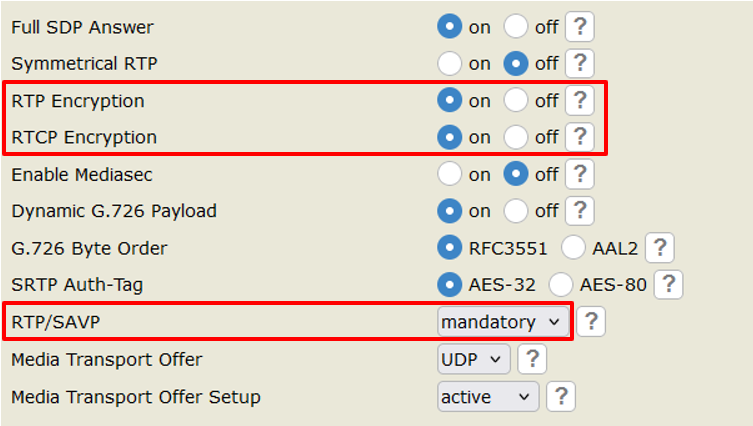

Configuration SRTP

Configuration générale du téléphone

Dans cette section nous allons voir comment configurer les paramètres qui affectent le comportement du téléphone au niveau du réseau et du protocole SIP.

Configuration Réseau

Pour que le téléphone puisse communiquer avec la passerelle Rainbow, il est nécessaire de lui affecter une adresse IP via DHCP ou de façon statique (non recommandé) et de lui affecter une passerelle par défaut.

Il est également obligatoire de renseigner via DHCP ou de façon statique un serveur DNS et NTP.

Pour configurer tous ces éléments, il faut vous rendre dans le menu Advanced > Network

Puis de renseigner les informations dans les champs suivants :

DHCP :

Mettre la valeur à off si vous assignez une adresse IP statique au téléphone.

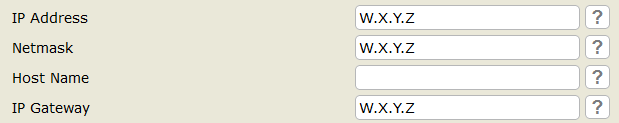

Adresse IP statique :

DNS :

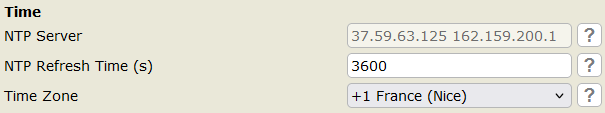

NTP :

Configuration des ports RTP

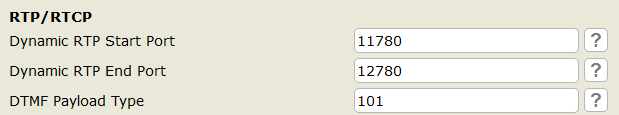

Il est possible de modifier les ports RTP qu’utilise le téléphone pour les flux audio, pour les configurer il faut se rendre dans le menu Setup > Advanced > SIP/RTP

Configuration du PRACK

Le PRACK n’est pas obligatoire mais la plateforme Alcatel Rainbow le prend en charge.

Pour le configurer il faut vous rendre dans le menu Advanced > SIP/RTP

L’option Require de l’option PRACK est optionnelle

Configuration DTMF RFC2833

Pour configurer les DTMF en RFC2833 il faut se rendre dans le menu Setup > Identity 1 > SIP et renseigner la valeur « DTMF via SIP INFO » à Off.

Pour plus d’informations vous pouvez regarder sur le site officiel du constructeur en suivant ce lien :

https://service.snom.com/display/wiki/user_dtmf_info

Configuration du certificat

Télécharger le certificat depuis l’interface Rainbow

Téléchargez depuis l’interface Rainbow le « trusted Certificate ».

Installation du certificat sur le téléphone

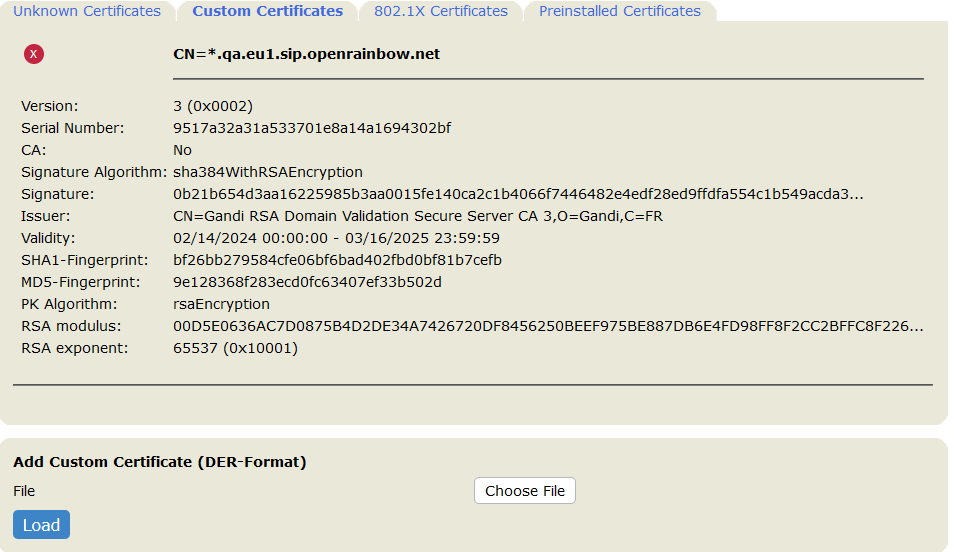

Une fois le « trusted Certificate » téléchargé, importez le dans le terminal Snom depuis l’interface d’administration du poste Snom : Setup > Certificates > Custom Certificate

Cliquez sur choose file puis sur load
