Configuration du poste SIP Poly Edge B30

Le document ici présent, décrit la configuration à appliquer sur les téléphones SIP 3rd Party Poly Edge B30 pour la connexion avec la solution Alcatel Rainbow Hub.

Rendez-vous sur l’interface web de votre poste Poly, vous pouvez obtenir l’adresse IP du terminal sur le poste Poly directement.

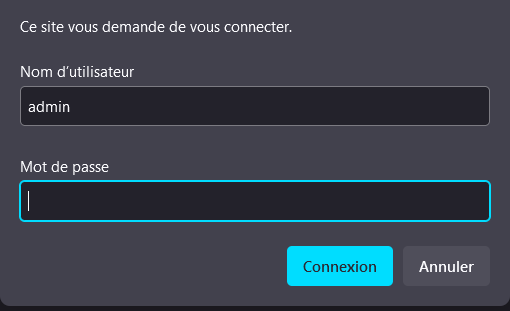

Connectez-vous sur l’interface Web du poste Poly, en http

Puis renseignez les identifiants suivants :

Username = admin

Password = admin

Configuration du profil de l’opérateur

Configuration des serveurs SIP

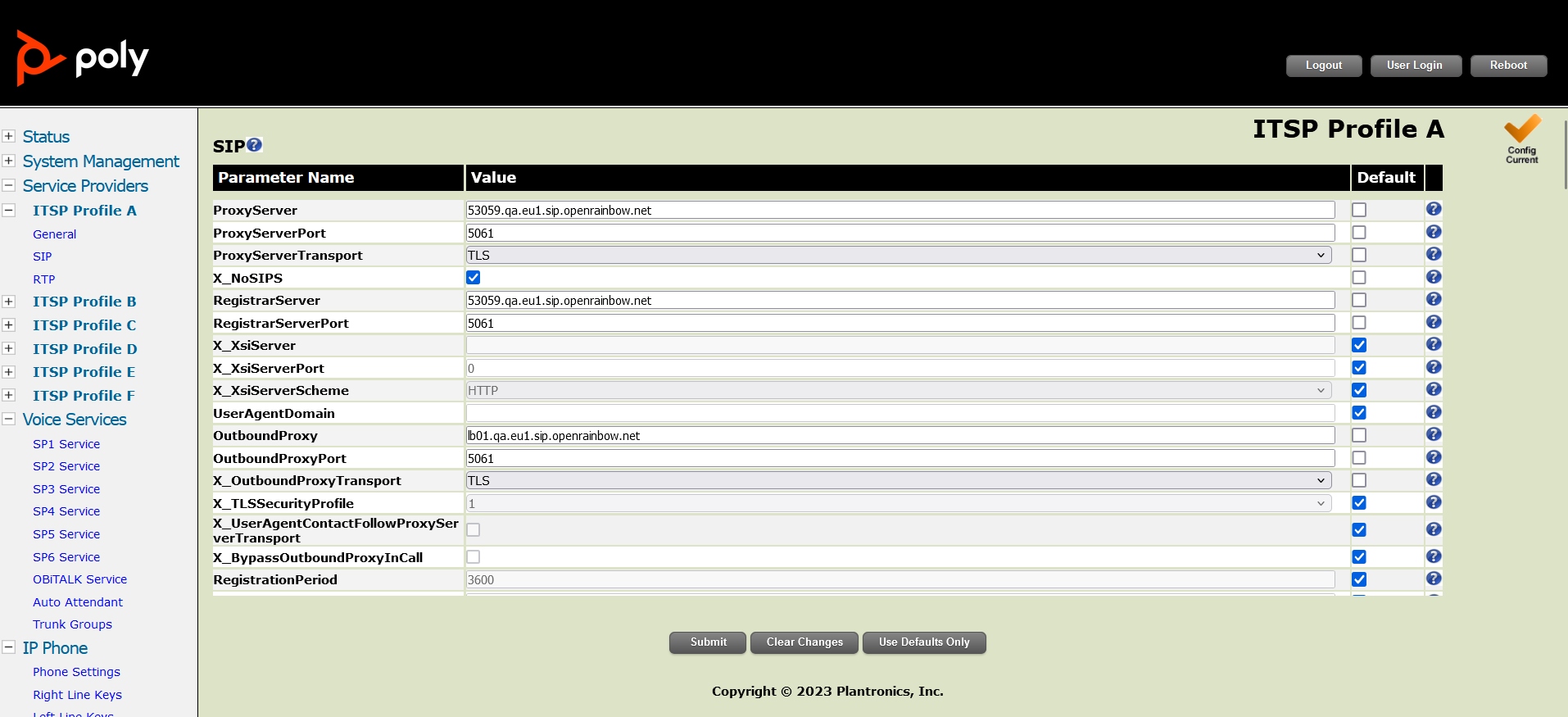

Rendez-vous dans le menu ITSP Profile A > SIP

Puis renseignez les informations obtenues depuis l’interface Rainbow.

Configuration de la messagerie vocale

Dans le même menu cochez la case « X_MWISubscribe » et renseignez la valeur voicebox au paramètre « X_MWISubscribeURI »

Configuration du session timer

Dans le même menu cochez la case « X_SessionTimer» et renseignez la valeur 3600 au paramètre « X_SessionExpires»

Configuration des ports RTP

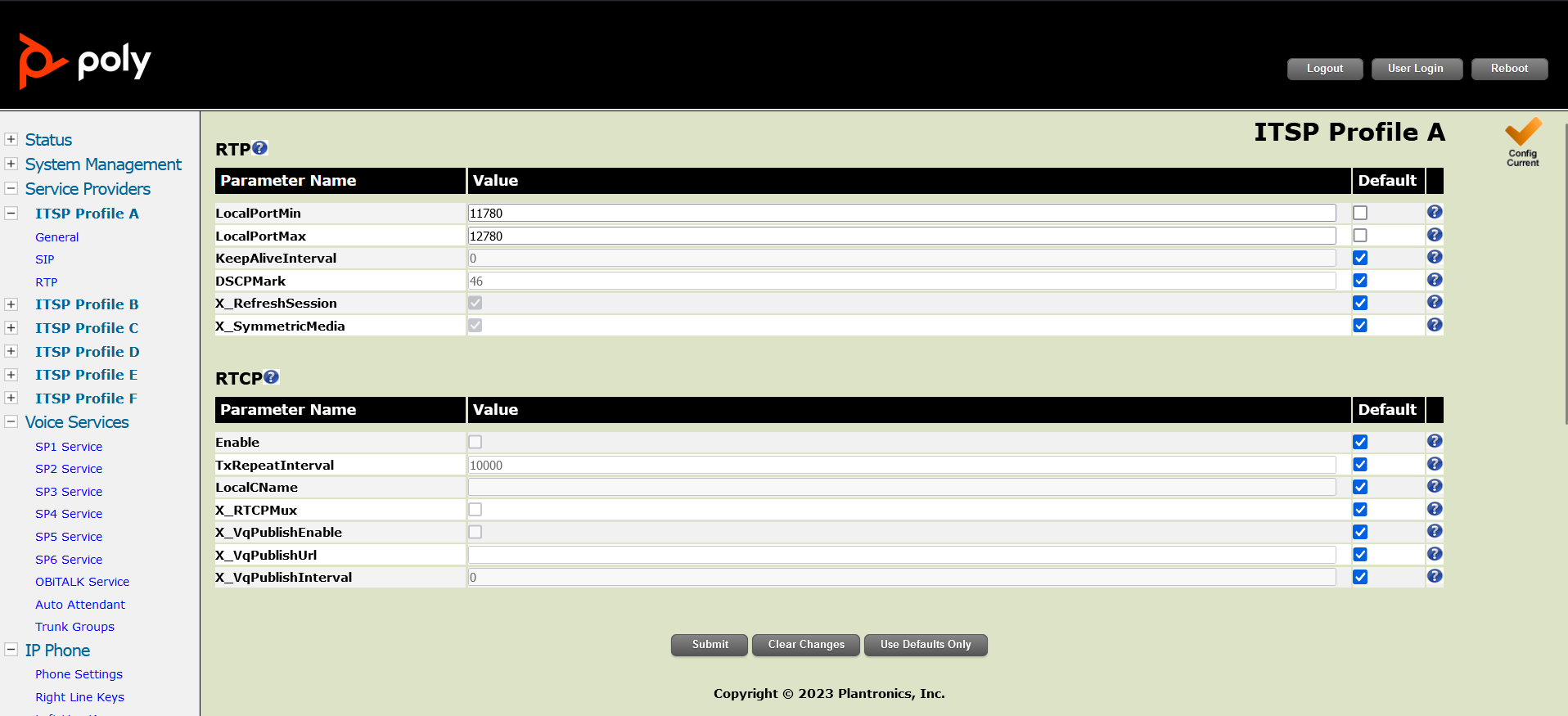

Pour configurer les ports RTP il faut vous rendre dans le menu ITSP Profile A > RTP

Configuration des DTMF

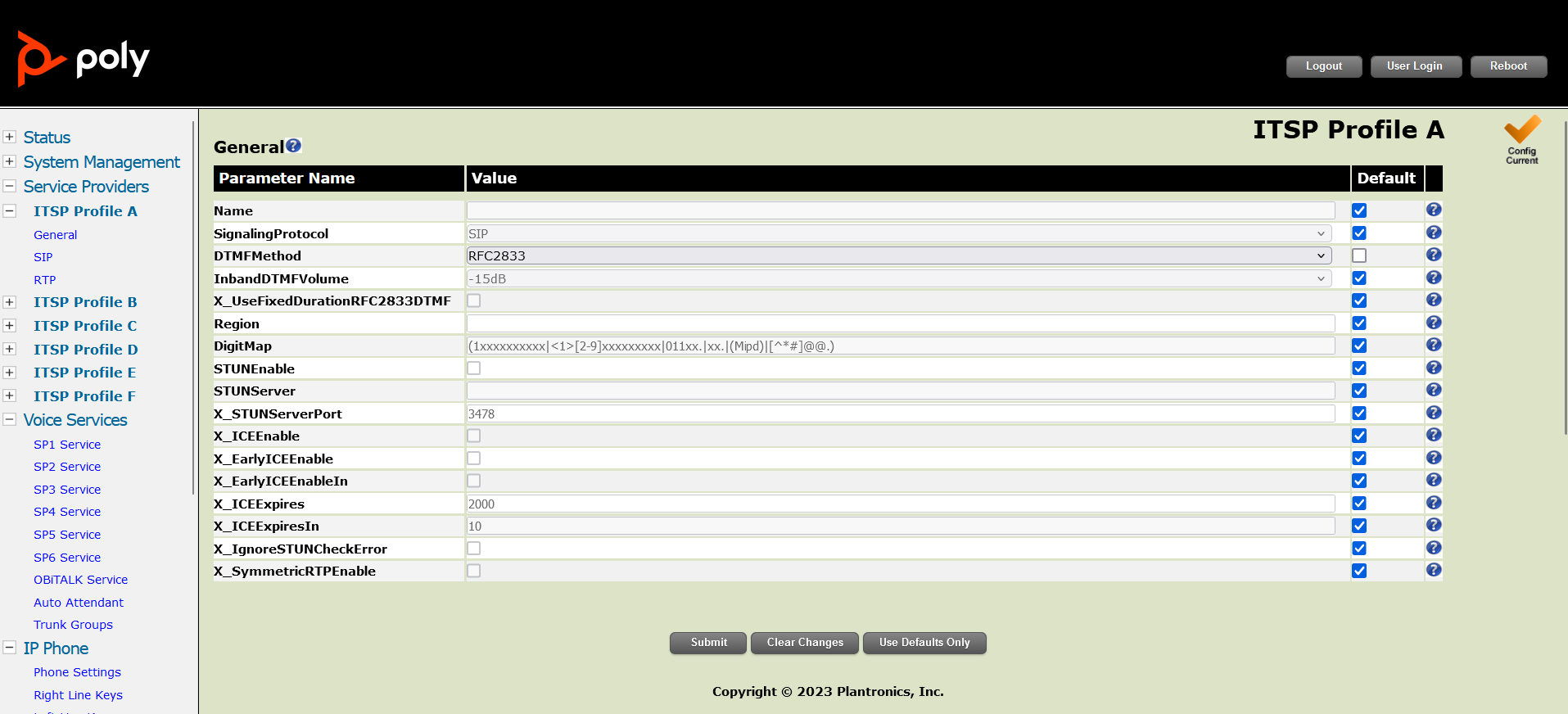

Dans le menu ITSP Profile A > General configurez l’option DTMFMethod à RFC2833

Configuration du profil SIP

Authentification de l’utilisateur

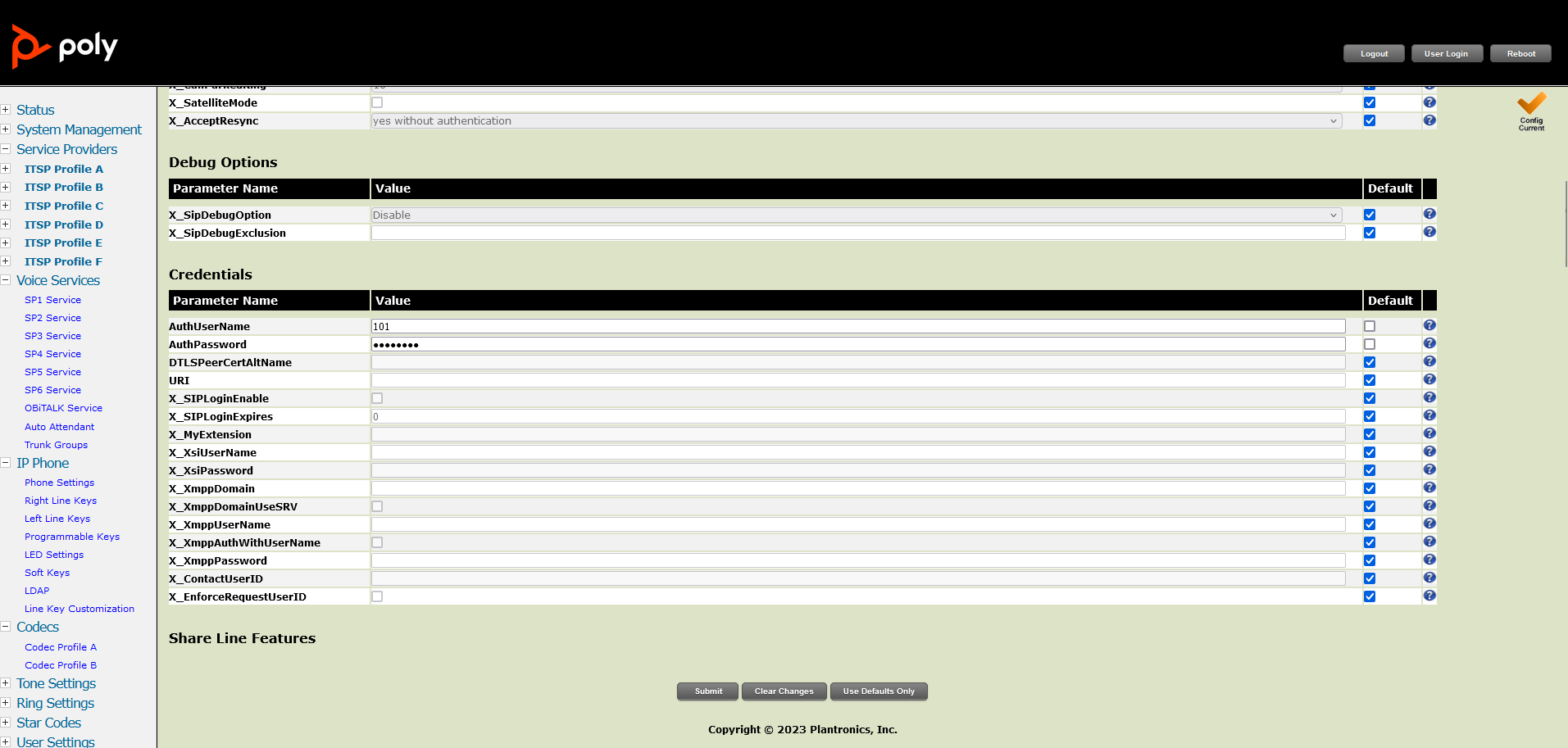

Rendez-vous dans le menu Voice Services > SP1 Service puis renseignez les informations suivantes :

AuthUserName = numéro interne de l’utilisateur

AuthPassword = mot de passe de connexion de l’utilisateur

Configuration du chiffrement des communications

Dans le même menu renseignez les paramètres suivants :

Voici toutes les options disponibles pour le chiffrement et le hachage des communications du paramètre X_SRTPCryptos :

• AES_CM_128_HMAC_SHA1_32
• AES_CM_128_HMAC_SHA1_80
• AES_CM_192_HMAC_SHA1_32
• AES_CM_192_HMAC_SHA1_80
• AES_CM_256_HMAC_SHA1_32
• AES_CM_256_HMAC_SHA1_80
• AES_192_CM_HMAC_SHA1_32
• AES_192_CM_HMAC_SHA1_80
• AES_256_CM_HMAC_SHA1_32
• AES_256_CM_HMAC_SHA1_80

Configuration des paramètres du téléphone

Configuration des codecs

Pour configurer les codecs rendez-vous dans le menu suivant Codecs > Codec profile A puis renseignez les paramètres comme ci-dessous :

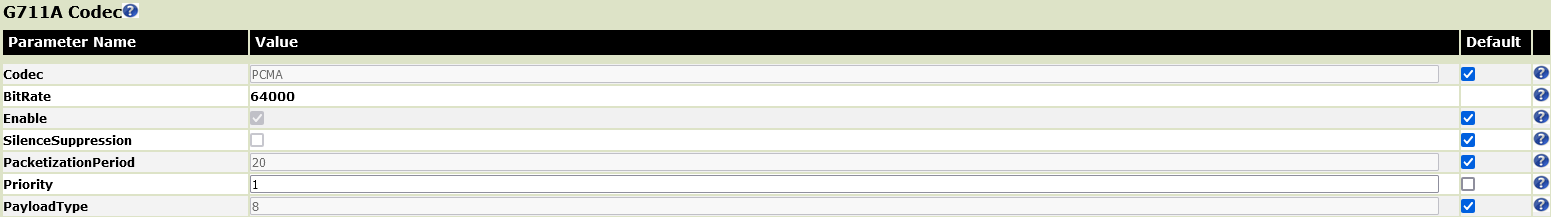

Codec en première position G.711A :

Codec en deuxième position G.711U :

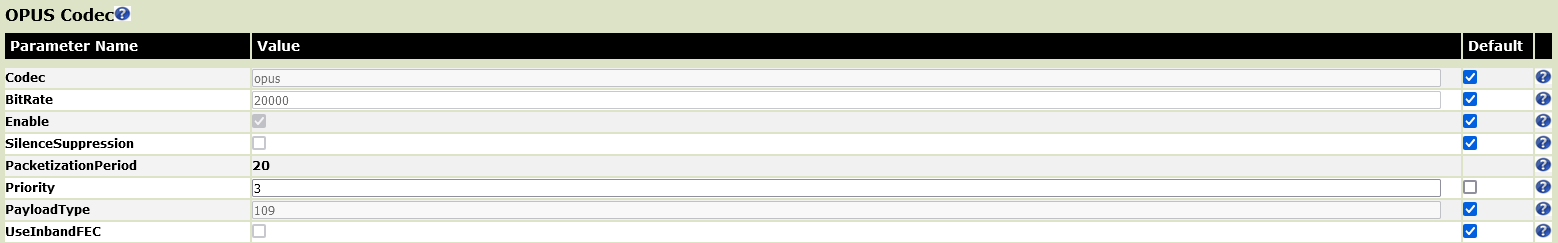

Codec en troisième position OPUS :

Désactivez tous les autres codecs en décochant la case Default et Enable.

Configuration des paramètres réseaux

Pour que le téléphone puisse communiquer avec la passerelle Rainbow, il est nécessaire de lui affecter une adresse IP via DHCP ou de façon statique (non recommandé) et de lui affecter une passerelle par défaut.

Il est également obligatoire de renseigner via DHCP ou de façon statique un serveur DNS et NTP.

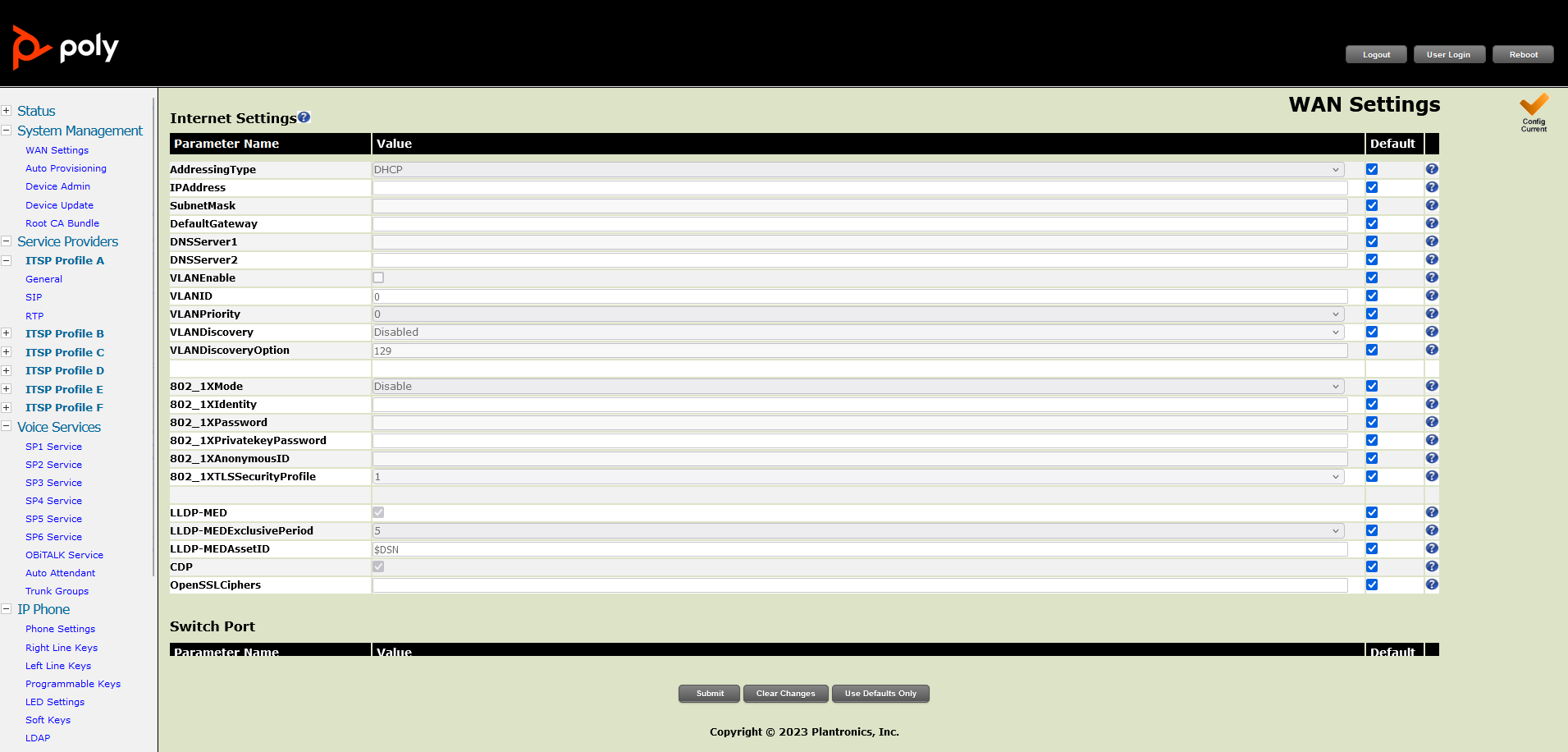

Pour configurer ces éléments, il faut vous rendre dans le menu System Management > WAN Settings

Puis renseignez les informations dans les champs suivants :

Note : Si la carte réseau de votre téléphone est configurée en DHCP les adresses IP des serveurs DNS ne s’affichent pas mais fonctionnent quand même.

Configuration des certificats

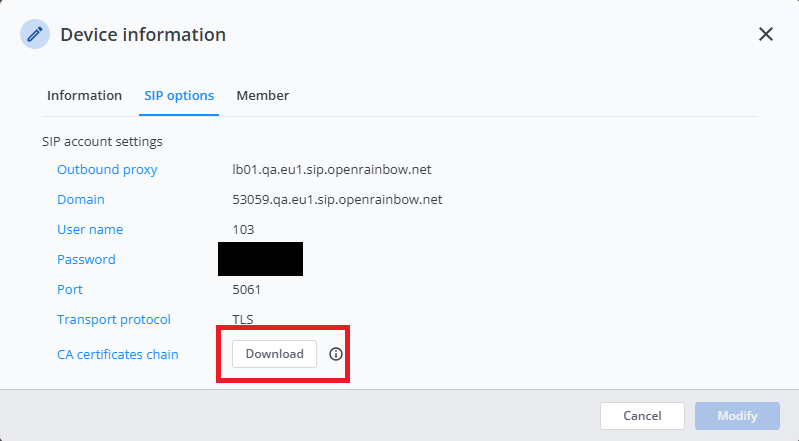

Téléchargez depuis l’interface Rainbow le « trusted Certificate ».

Une fois le « Trusted Certificate » téléchargé, importez-le dans le terminal Poly.

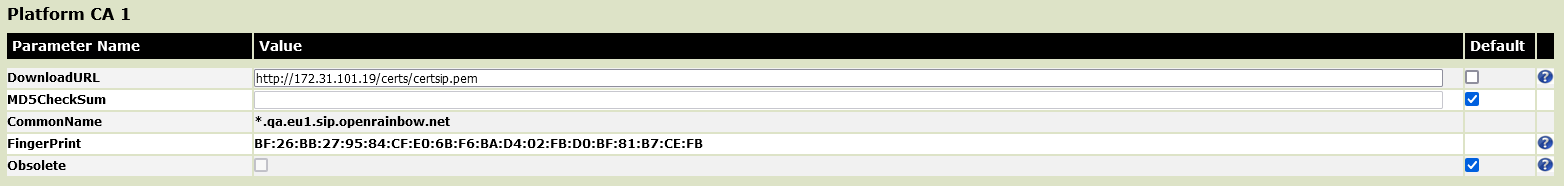

Pour ce faire, rendez vous dans le menu System Management > Device Admin puis renseignez l’adresse IP de votre serveur http qui héberge le certificat.

ATTENTION : Il est essentiel d’avoir un serveur http hébergeant le certificat pour que le téléphone puisse le télécharger.

Il existe une deuxième solution mais pas documentée officiellement qui permet d’inclure l’empreinte du certificat dans le fichier de configuration.

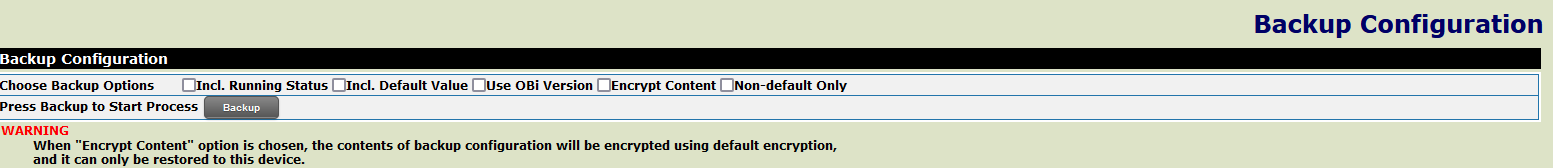

Pour ce faire téléchargez le fichier de configuration dans le menu System Management > Auto Provisionning dans l’onglet Backup configuration file cliquez sur Backup

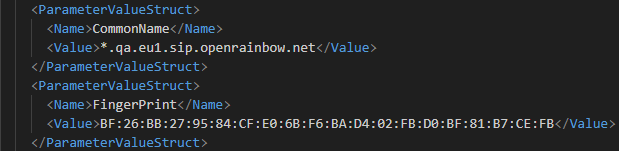

Puis avec votre éditeur de texte favoris renseignez le domaine ainsi que l’empreinte dans les champs suivants :

Puis importez le nouveau fichier de configuration.

Attention : Cette méthode n’est pas officiellement supportée par Poly.
