Le document ici présent, décrit la configuration à appliquer sur la pieuvre SIP 3rd Party Poly trio C60 pour la connexion avec la solution Alcatel Rainbow Hub.
Rendez-vous sur l’interface web de votre pieuvre Poly, vous pouvez obtenir l’adresse IP du terminal sur la pieuvre directement.

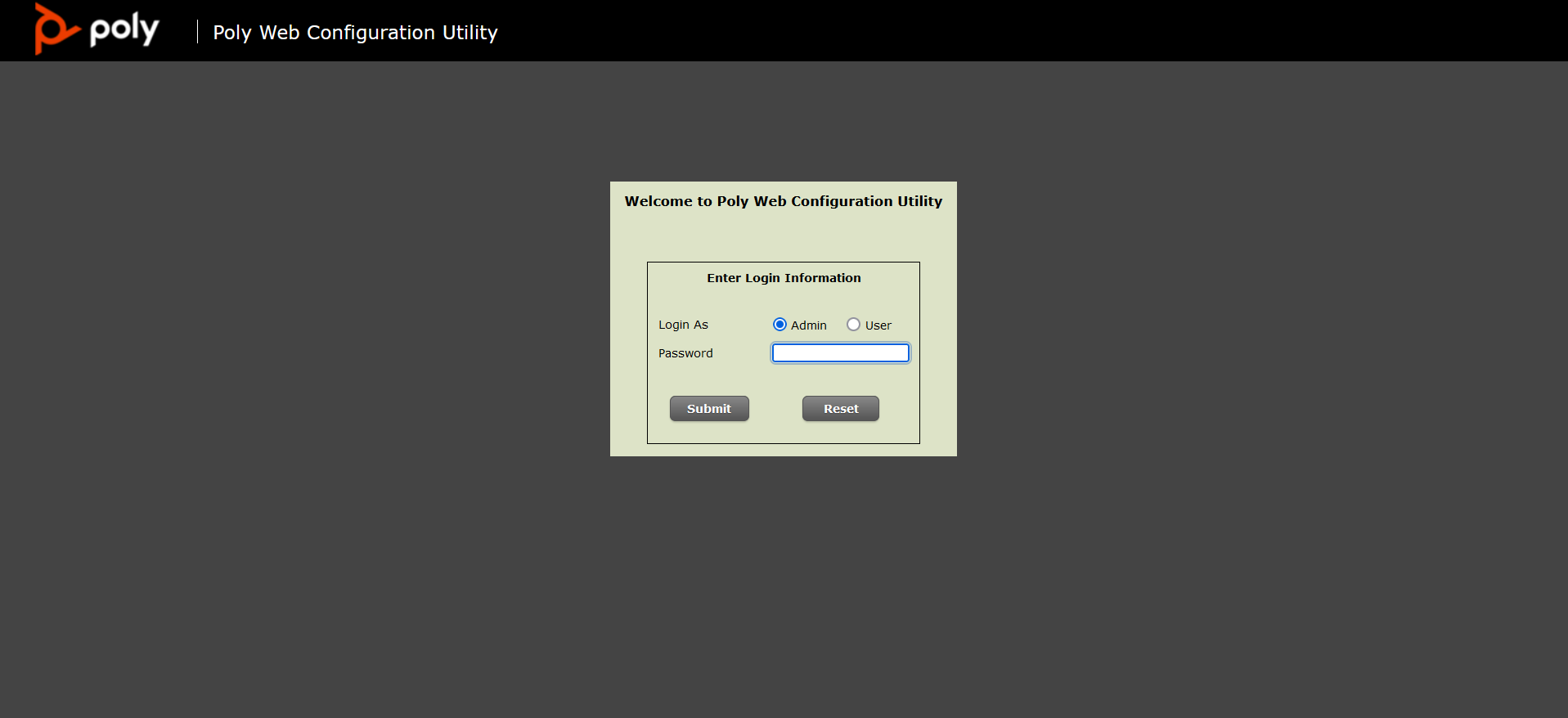

Connectez-vous sur l’interface Web du poste Poly, en HTTPS.
Puis renseignez les identifiants suivants :
Username = admin
Password = à configurer sur la pieuvre
Configuration du compte SIP
Configuration de la ligne1

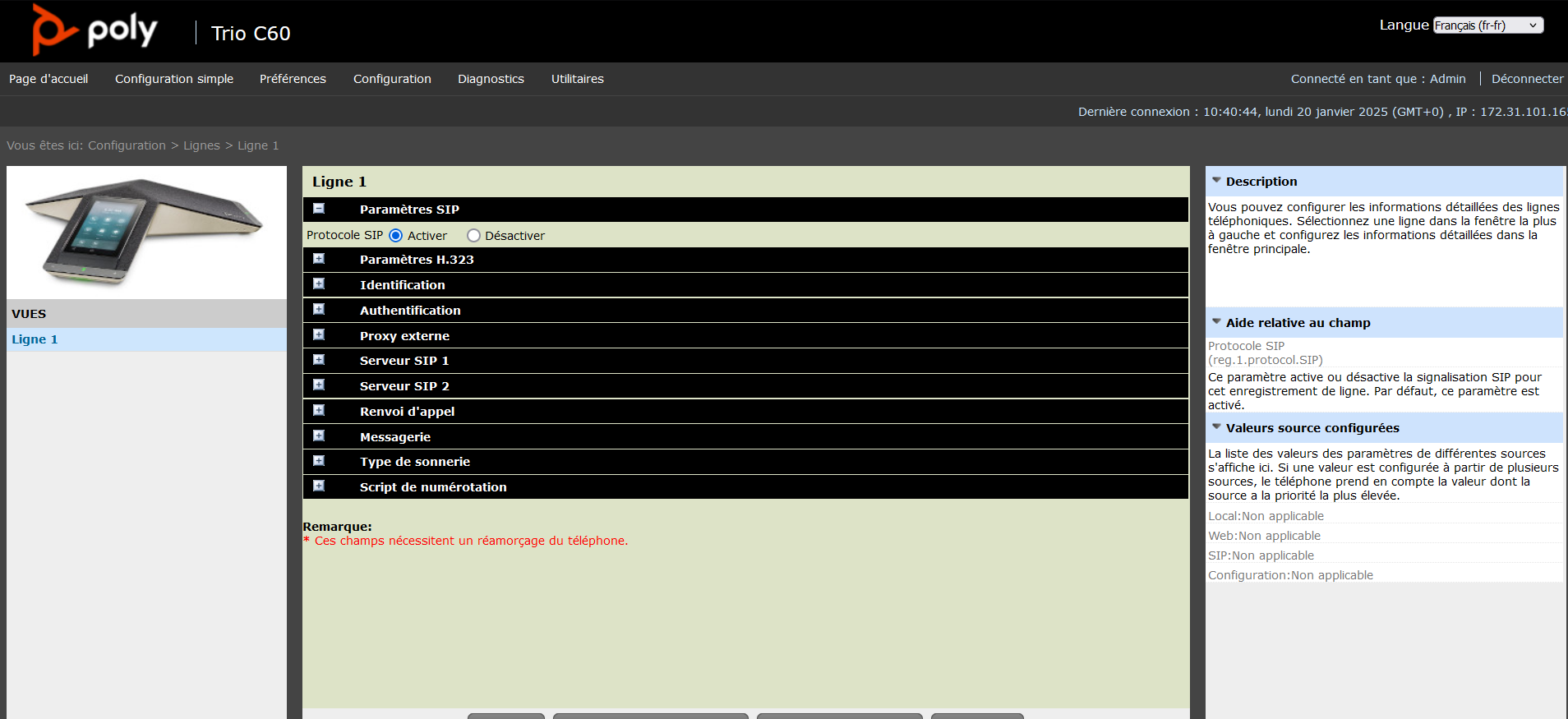

Rendez-vous dans l’interface Configuration > Lignes 1
Puis renseignez les informations obtenues depuis l’interface Rainbow dans les champs suivants :
Paramètres SIP :

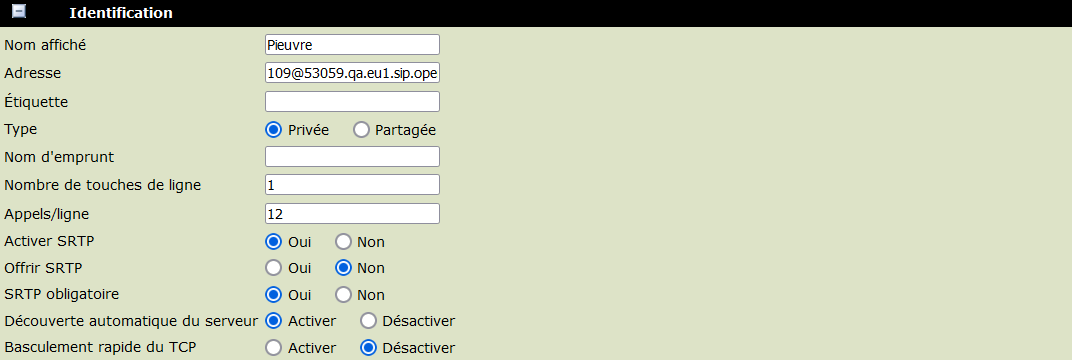

Identification :
Dans le champ adresse renseignez votre numéro de poste interne puis le domaine comme dans l’exemple ci-dessous :
109@test.domain
109 = Numéro interne du poste
Test.domain = Domaine du serveur SIP

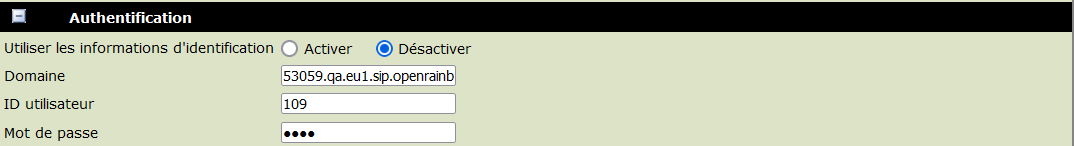

Authentification :

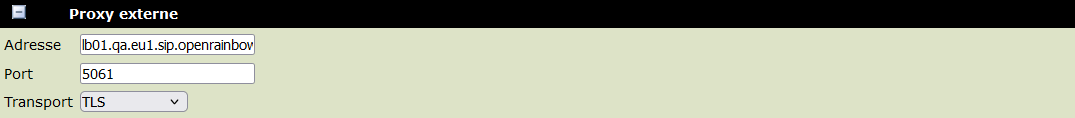

Proxy externe :

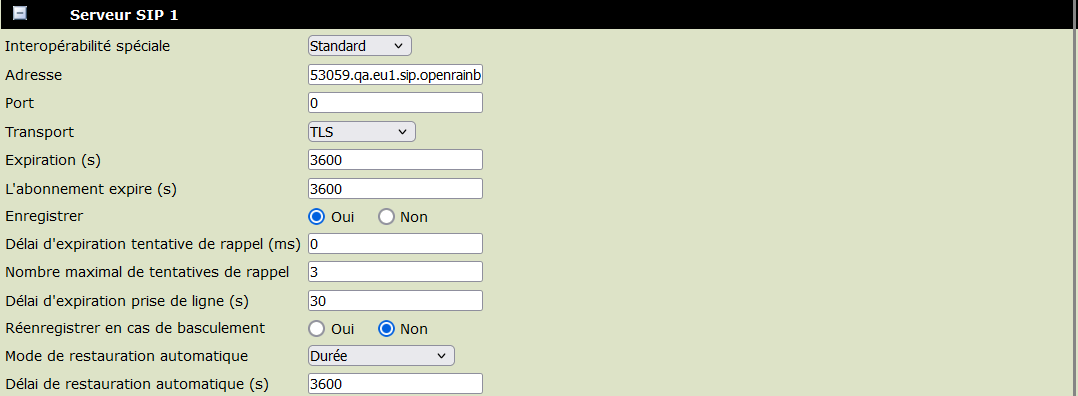

Serveur SIP 1 :
Configuration des paramètres de la pieuvre
Configuration des ports RTP

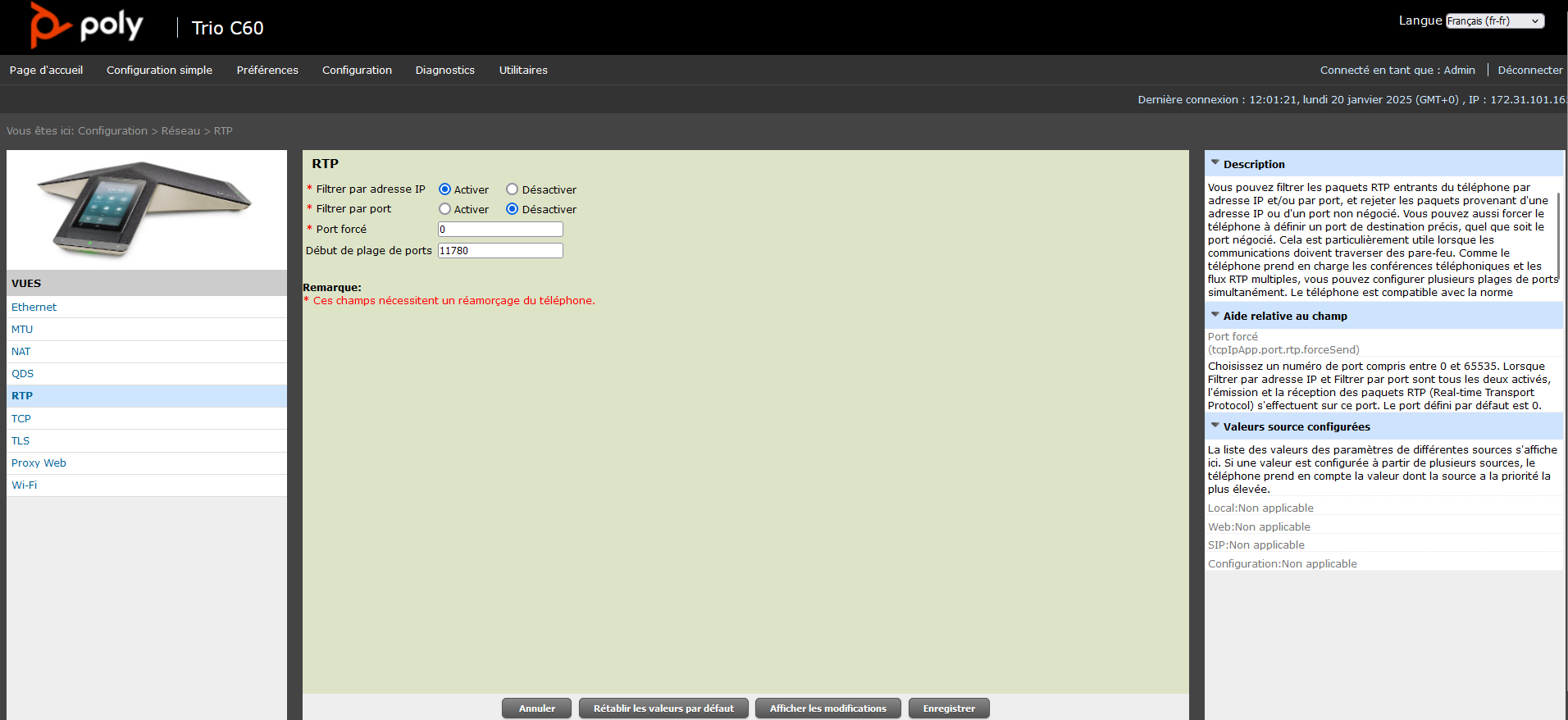

Il est possible de modifier les ports RTP qu’utilise la pieuvre pour les flux audio, pour les configurer il faut se rendre dans le menu Configuration > Réseau > RTP
Configuration des codecs

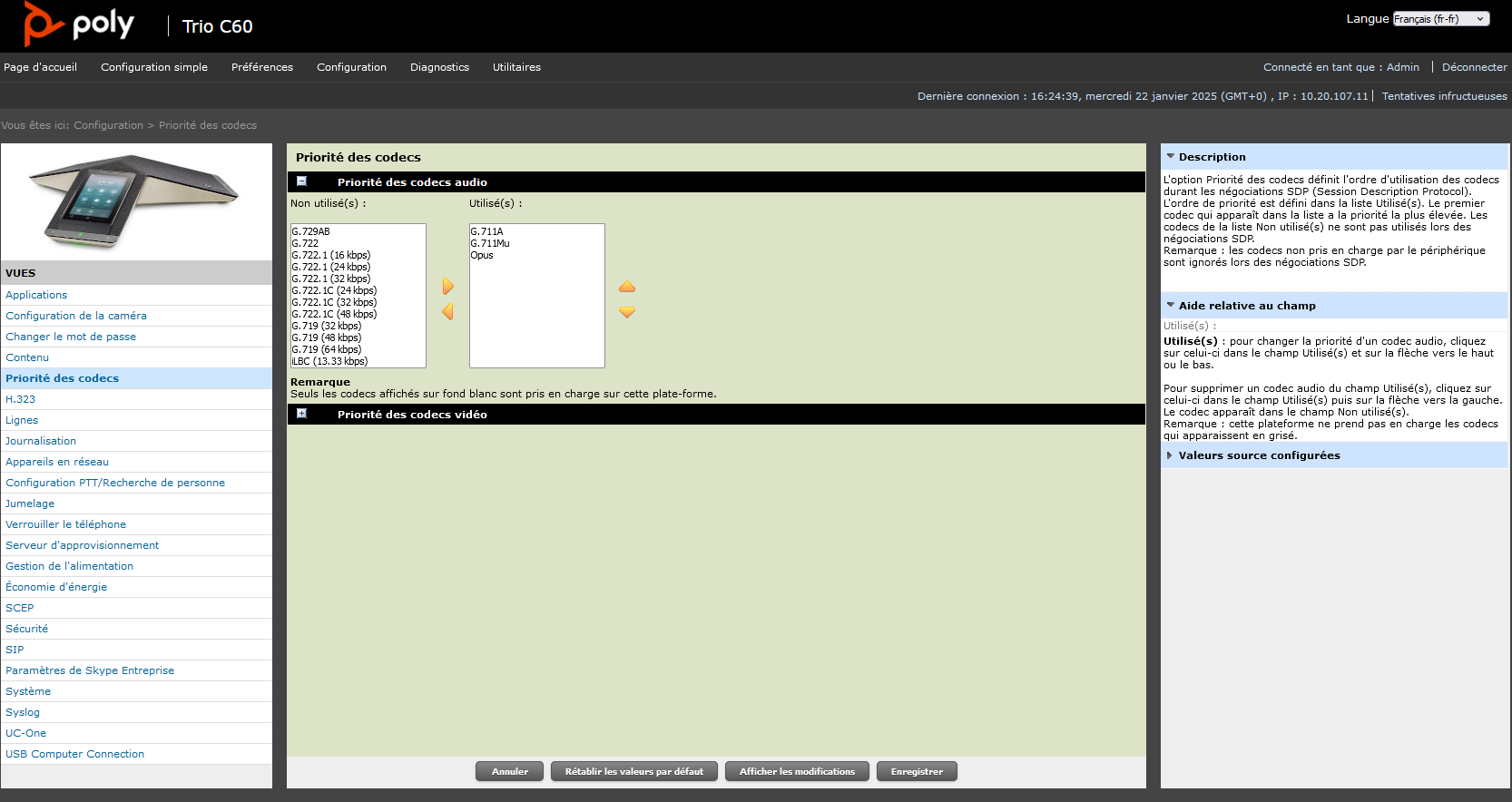

Pour modifier les codecs audio rendez-vous dans le menu Configuration > Priorité des codecs.
L’ordre des codecs a été définit dans l’ordre suivant :
- G.711A (pcma)
- G.711U (pcmu)
- OPUS
Configuration du réseau

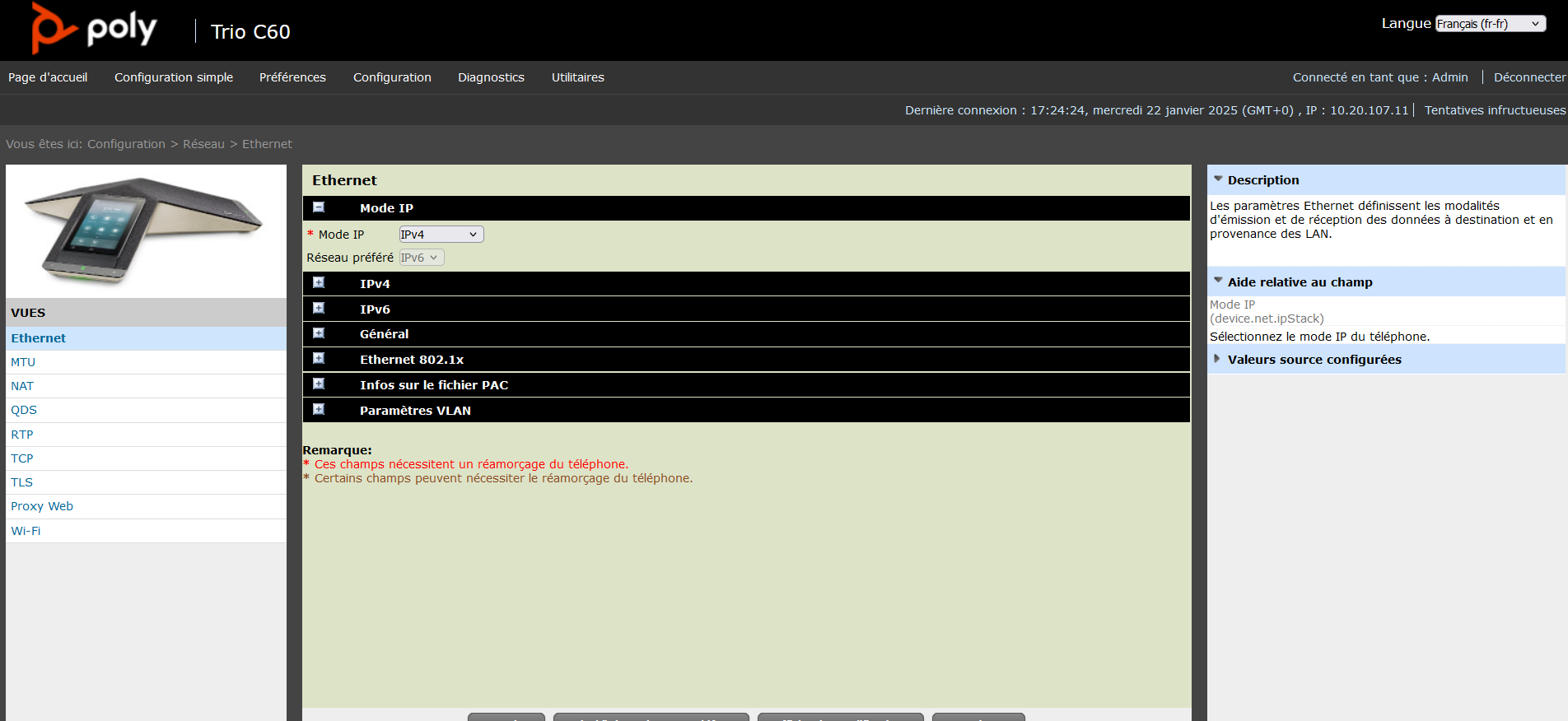

Pour configurer la partie réseau de la pieuvre il faut vous rendre dans le menu Configuration > Réseau > Ethernet
Dans le sous-menu « Mode IP » configurez « IPv4 »

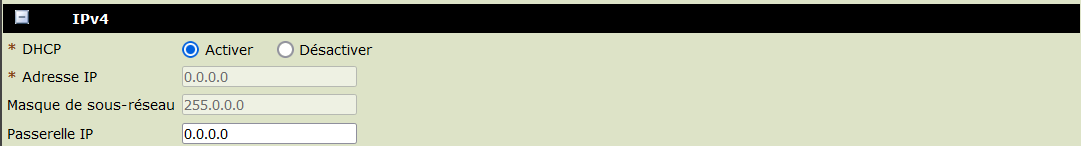

Dans le sous-menu « IPv4 » renseignez le champ suivant :
DHCP Activer à cocher (recommandé)
Configuration SIP

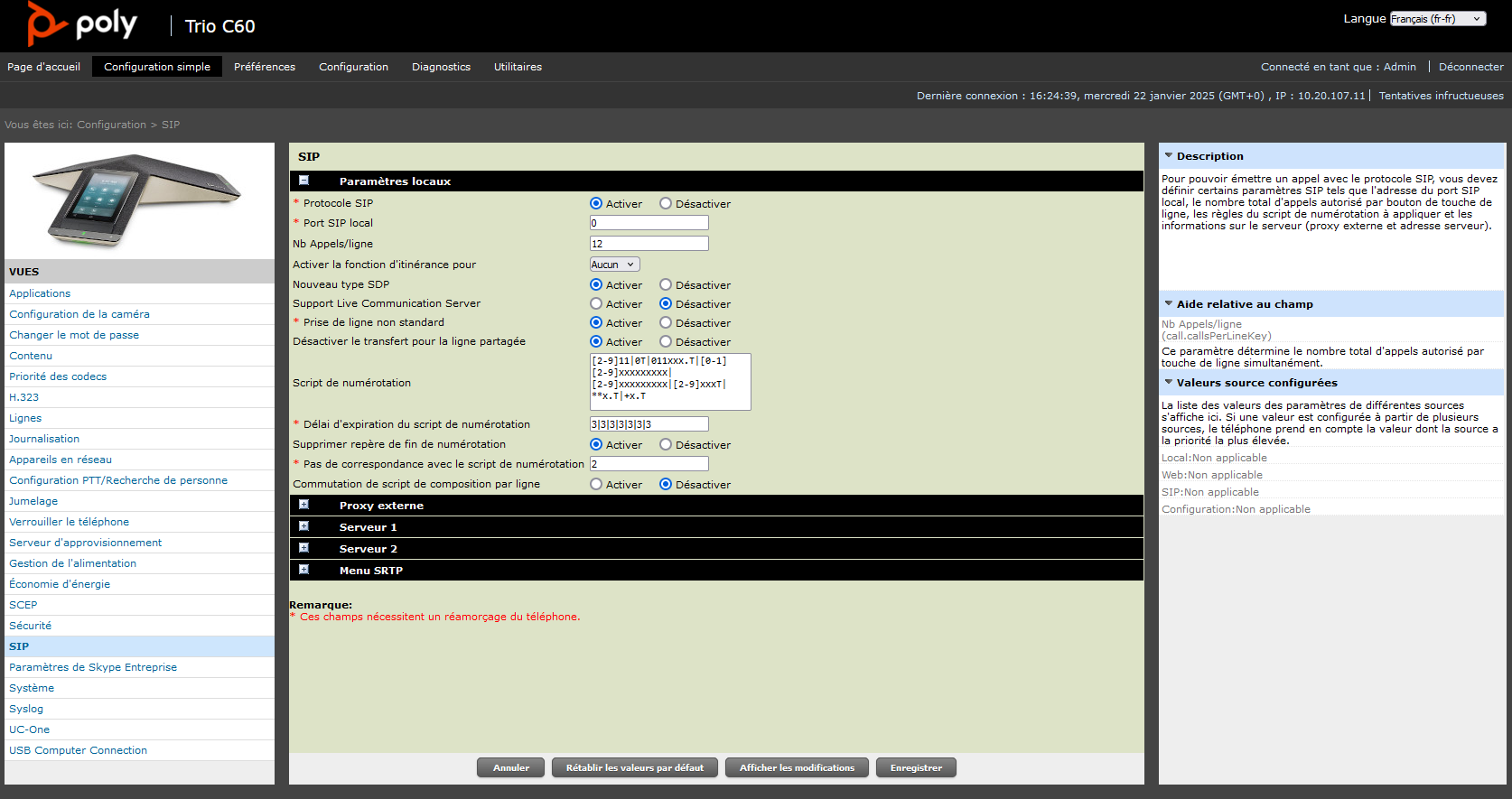

Dans le menu Configuration > SIP > Paramètres locaux il est essentiel de configurer les élements suivants :
Protocole SIP : Activer à cocher
Nouveau type SDP : Activer à cocher
Dans le sous menu SRTP il faut configurer les éléments suivants :
SRTP Activer : Activer à cocher
SRTP Offre : Activer ou Désactiver (Paramètre optionnel : étant donné que le SRTP exiger est activé, les communications seront exclusivement chiffrées).
SRTP Exiger : Activer à cocher
Récupération de la chaine de certificat de la plateforme Rainbow
Téléchargez depuis l’interface Rainbow le « trusted Certificate ».
Installation du certificat dans le « trust store » de la pieuvre

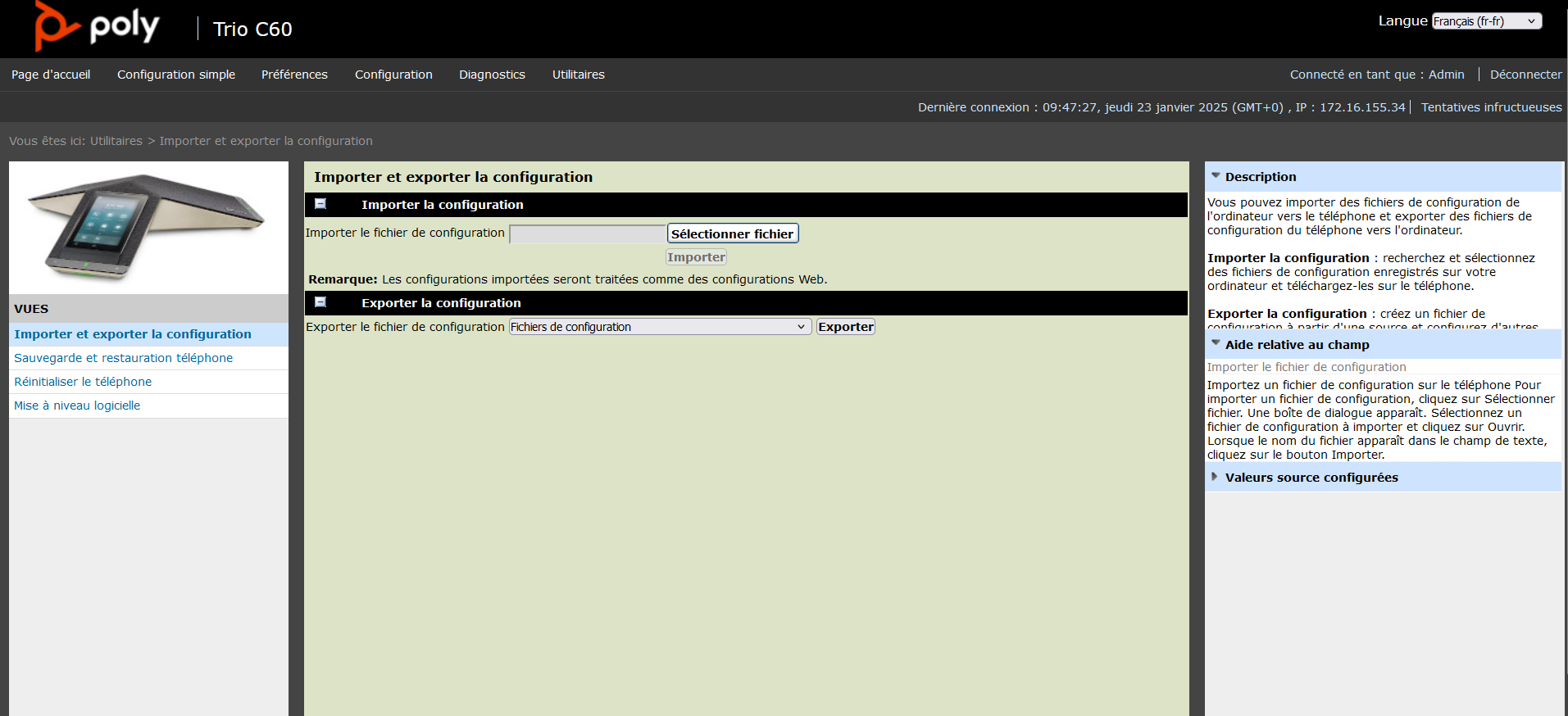

Une fois le « trusted Certificate » téléchargé, importez le dans la pieuvre, pour ce faire il est nécessaire de télécharger le fichier de configuration situé dans le menu Utilitaire > importer et exporter la configuration
Dans le sous-menu « exporter la configuration » sélectionnez « Fichiers de configuration » puis cliquez sur exporter.
Ouvrez le fichier de configuration avec votre éditeur de texte favoris puis rajouter les lignes suivantes :
Pour rajouter un seul certificat :
|
device.set="1" device.sec.TLS.customCaCert1.set="1" device.sec.TLS.customCaCert1= "-----BEGIN CERTIFICATE----- Votre certificat -----END CERTIFICATE----- "
|
Pour rajouter une chaine de certificat :
|
device.set="1" device.sec.TLS.customCaCert1.set="1" device.sec.TLS.customCaCert1= "-----BEGIN CERTIFICATE----- Votre certificat numéro 1 -----END CERTIFICATE----- -----BEGIN CERTIFICATE----- Votre certificat numéro 2 -----END CERTIFICATE----- -----BEGIN CERTIFICATE----- Votre certificat numéro 3 -----END CERTIFICATE-----"
|

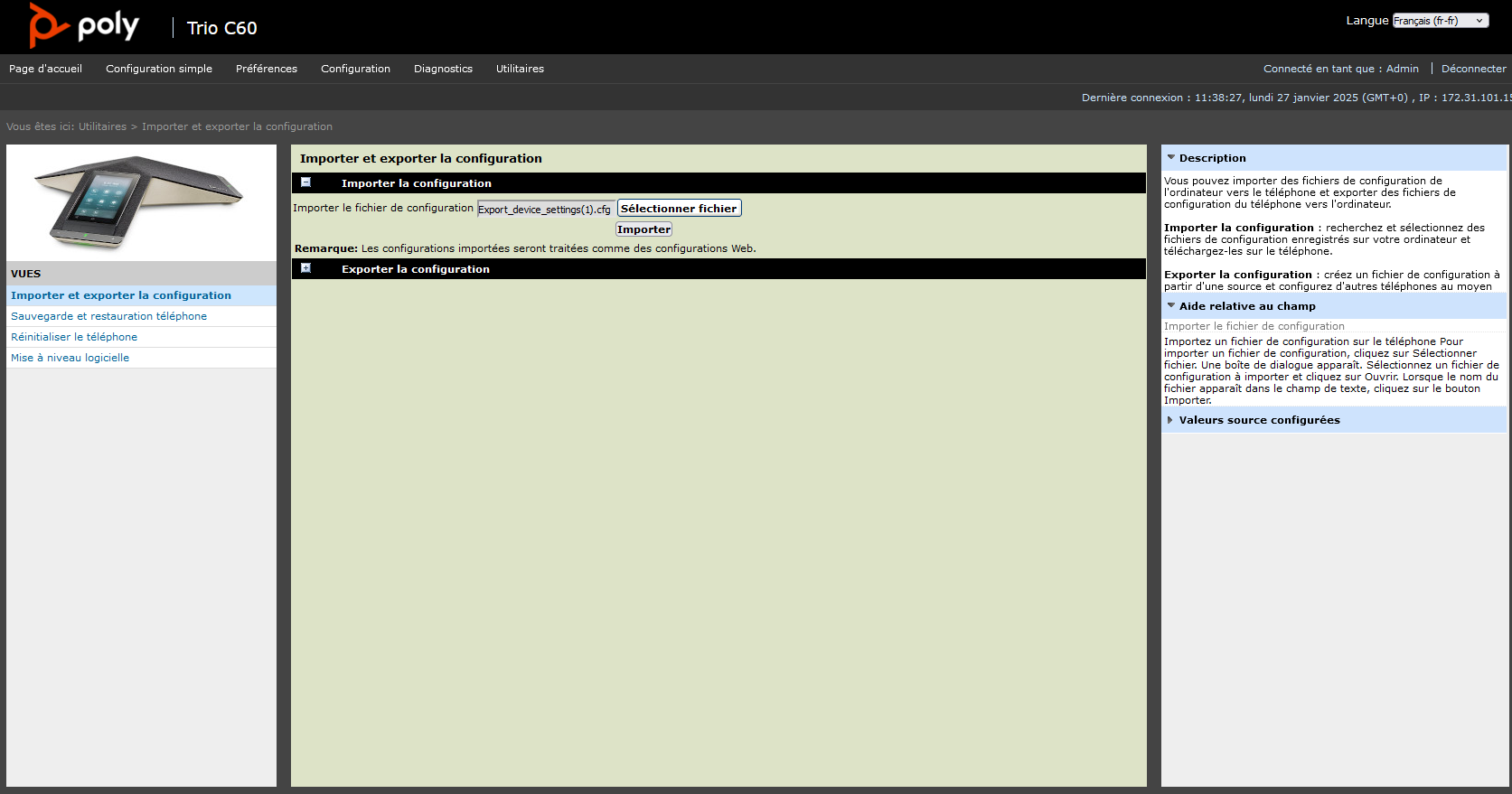

Une fois les modifications faites, importez le fichier en utilisant le menu suivant Utilitaire > Importer et exporter la configuration :
Sélectionnez le fichier de configuration modifié et cliquez sur importer

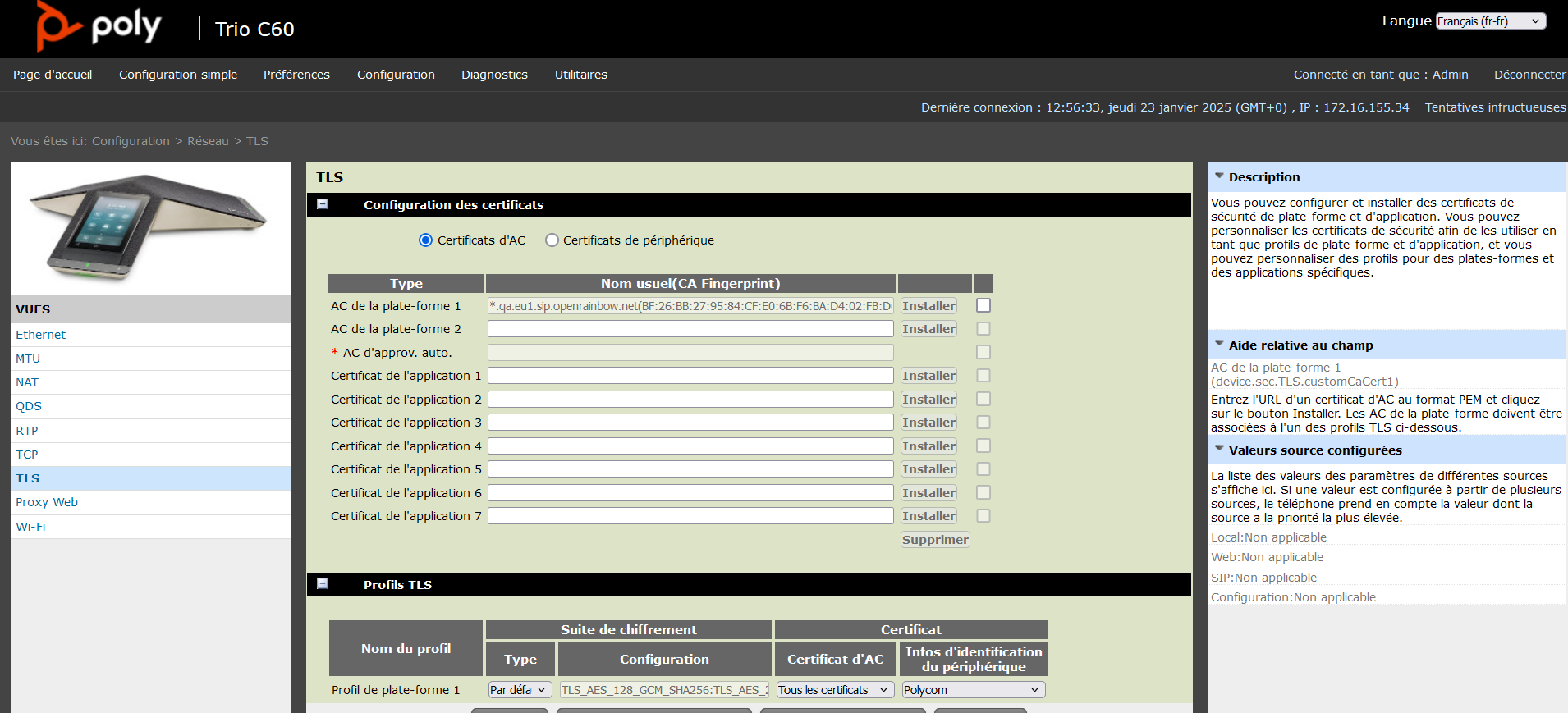

Pour vérifier que le certificat a bien été importé allez dans le menu Configuration > Réseau > TLS
Vérifiez que dans le sous-menu « Profil TLS » le « profil de la plate-forme 1 » est à la valeur « Tous les certificats » dans l’option « Certificat d’AC »

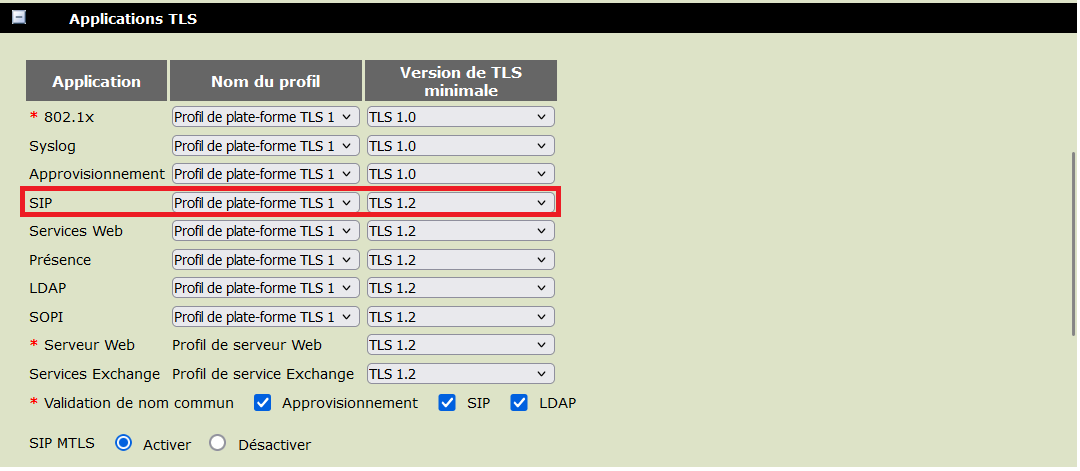

Une fois le certificat bien importé, dans le sous-menu Application TLS changez la valeur de l’Application SIP nom de profil à « Profil de plate-forme 1 » et la valeur Version de TLS minimale à « TLS1.2 ».
