Configuration du poste SIP Grandstream GRP2603P

language Cet article a été traduit automatiquement. Consulter la version de référence en anglais.

Ce document décrit la configuration à appliquer aux téléphones SIP 3rd Party Grandstream GRP2603P pour la connexion à la solution Rainbow Hub d'Alcatel.

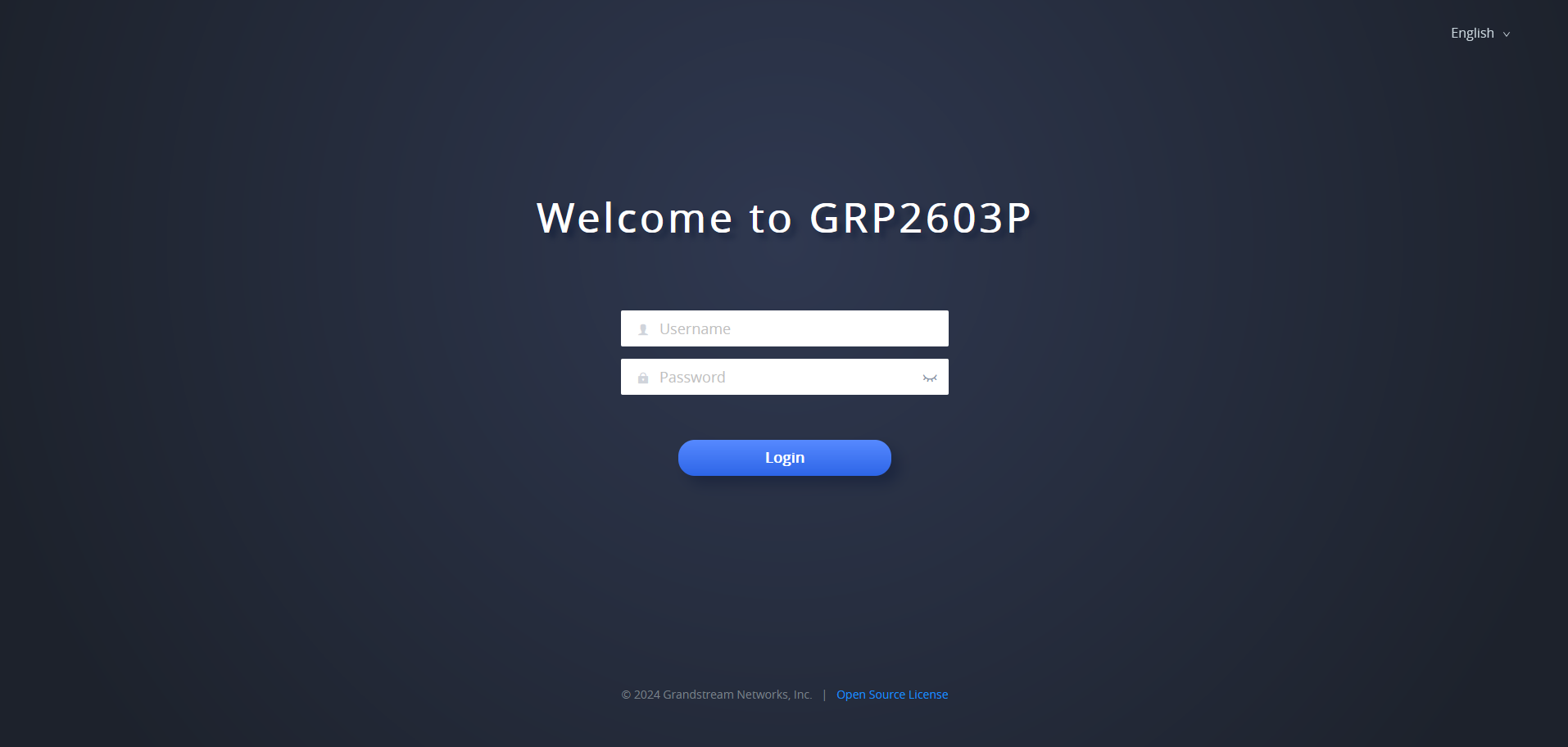

Accédez à l'interface web de votre téléphone Grandstream, vous pouvez obtenir l'adresse IP du terminal sur le téléphone Grandstream directement.

Connecté à l'interface web du terminal Grandstream, en utilisant le protocole HTTP ou HTTPS.

Saisissez ensuite les informations d'identification suivantes :

Nom d'utilisateur = admin

Mot de passe = admin

Avertissement: Le fait de ne pas modifier le mot de passe par défaut expose le terminal à des accès non autorisés, à des violations de données et à des fraudes, ce qui peut compromettre la sécurité de l'ensemble du réseau et du système. Cela augmente également le risque d'interruption de service et rend difficile la surveillance et la prévention des failles de sécurité.

Configuration du compte SIP

Configuration de l'utilisateur et du MEVO

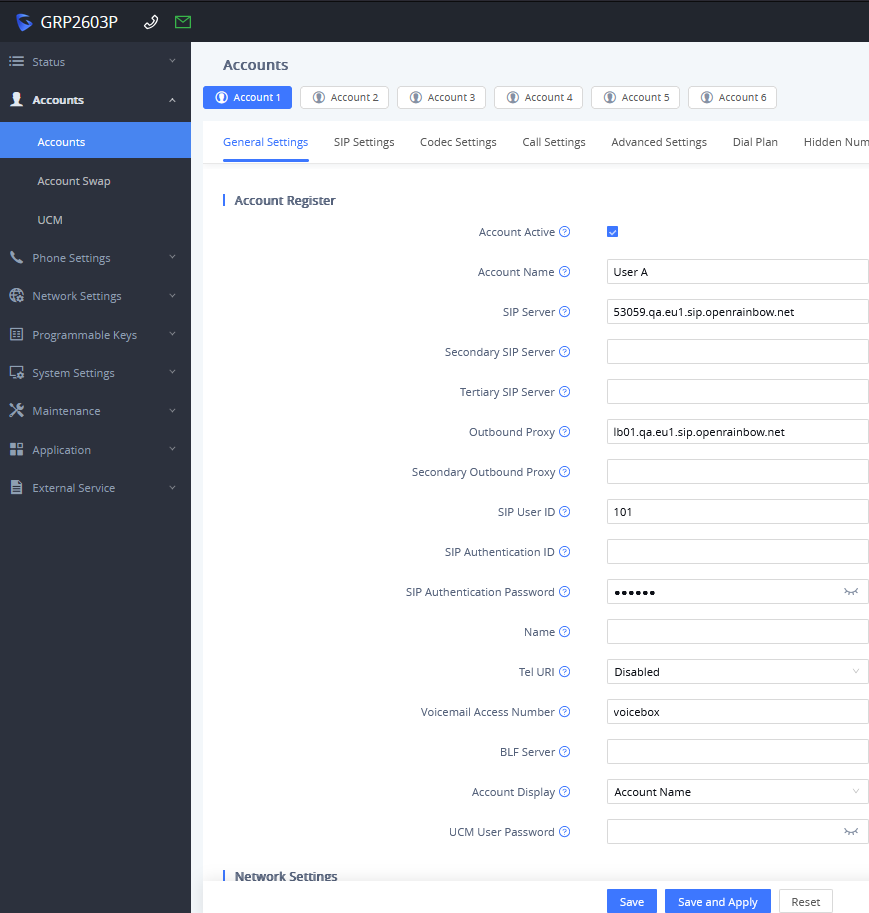

Allez dans Comptes > Compte 1 > Paramètres généraux

Complétez ensuite les informations obtenues à partir de l'interface Rainbow.

Configuration du protocole SIP du compte

Pour configurer les différents éléments du poste liés au protocole SIP, allez dans le menu Comptes > Compte 1 > Paramètres SIP > et modifiez les éléments suivants :

Cochez "Enregistrement SIP

Cochez "SUBSCRIBE pour MWI".

Décochez "Use X-Grandstream-PBX Header".

Dans l'option Transport SIP, sélectionnez TLS/TCP.

Cochez "Enable TCP Keep-alive".

Dans l'option "SIP Listening Mode", sélectionnez " Transport Only" .

Dans l'option "Local SIP Port", entrez le port 5061.

Dans l'option "SIP URI Scheme When Using TLS", sélectionnez l'option SIP.

Remarque: l'utilisation de SIPS entraîne des problèmes de fonctionnalité.

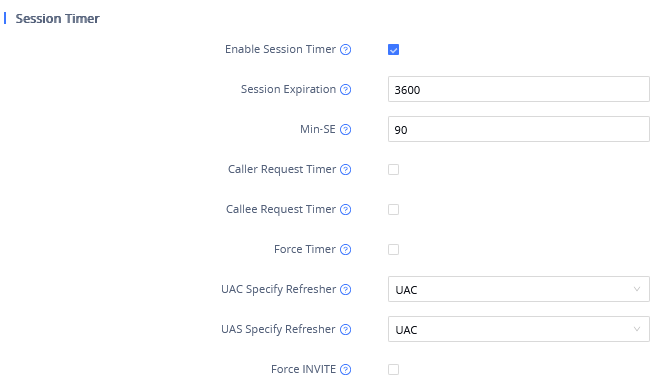

Activez le minuteur de session et configurez-le comme suit :

Configuration des codecs, DTMF et cryptage des flux vocaux

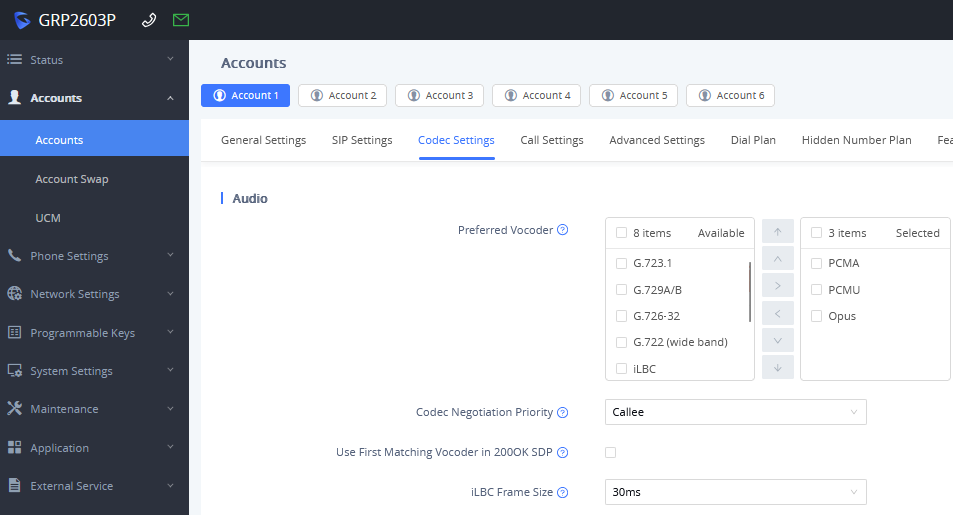

Les codecs peuvent être définis à partir du menu Comptes > Compte 1 > Paramètres des codecs > Audio.

Les codecs ont été définis dans l'ordre suivant :

• G.711A (pcma)
• G.711U (pcmu)
• OPUS

Pour configurer le DTMF en RFC2833, cochez l'option " Send DTMF" via RTP (RFC2833):

Pour crypter les communications, choisissez les options suivantes :

Paramètres avancés

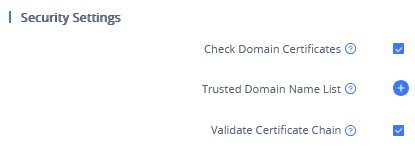

Nous vous conseillons de vérifier les certificats auxquels le serveur se connecte. Pour ce faire, allez dans le menu Comptes > Comptes 1 > Paramètres avancés.

Attention: Il n'est pas possible d'introduire le domaine Rainbow d'Alcatel dans la liste des noms de domaine de confiance. Une erreur sera affichée.

Configuration du plan de numérotation

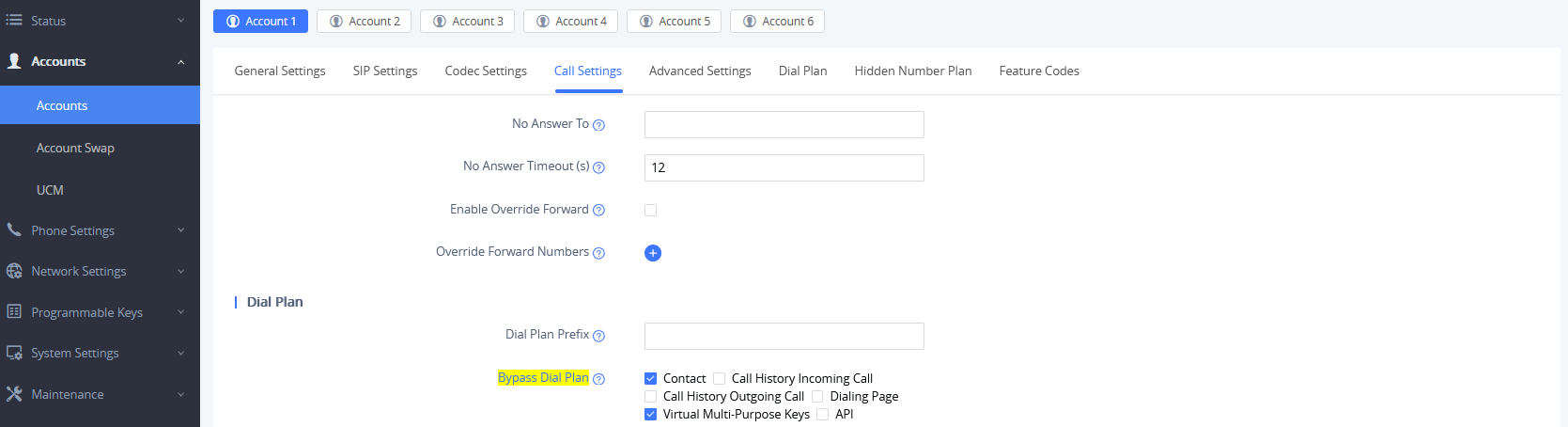

Pour pouvoir appeler MEVO, vous devez cocher l'option "Bypass Dial Plan" dans le menu Accounts > Account 1 > Call Settings.

Configuration des paramètres de téléphonie

Configuration du port RTP

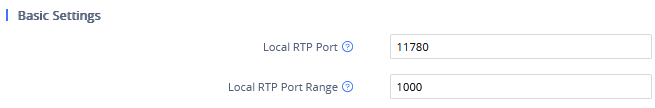

Vous pouvez modifier les ports RTP utilisés par le téléphone pour les flux audio. Pour ce faire, il vous suffit d'aller dans le menu Paramètres du téléphone > Paramètres généraux .

Configuration des paramètres réseau

Pour que le téléphone puisse communiquer avec la passerelle Rainbow, il faut lui attribuer une adresse IP via DHCP ou de manière statique (ce qui n'est pas recommandé), ainsi qu'une passerelle par défaut.

Un serveur DNS et NTP doit également être configuré via DHCP ou statiquement.

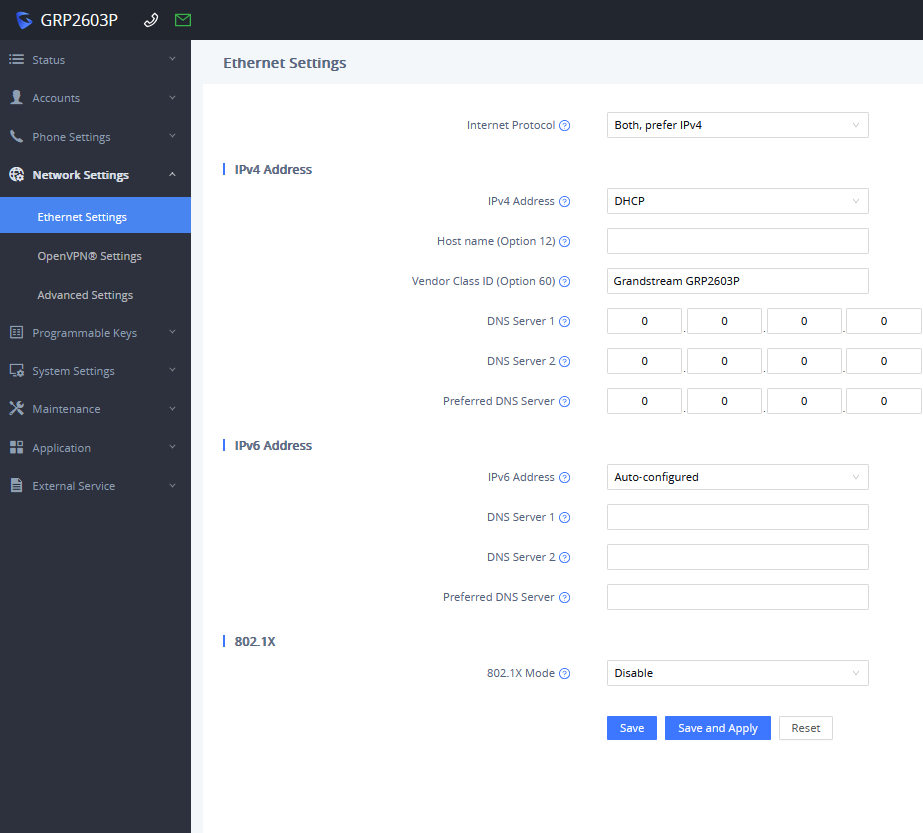

Pour configurer ces éléments, allez dans le menu Paramètres réseau > Paramètres Ethernet .

Complétez ensuite les informations dans les champs suivants :

Remarque: Si la carte réseau de votre téléphone est configurée pour le DHCP, les adresses IP des serveurs DNS ne seront pas affichées, mais fonctionneront tout de même.

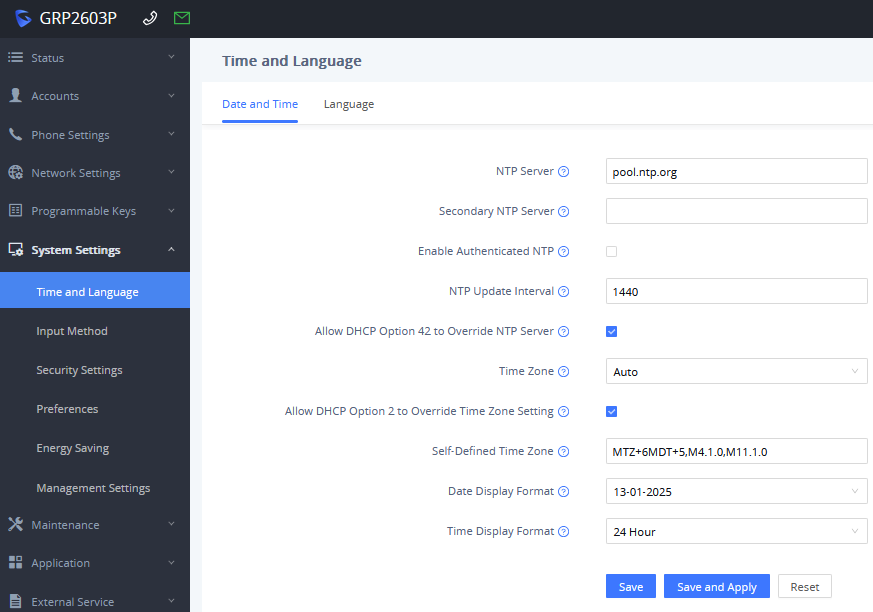

Pour configurer le serveur NTP, allez dans le menu Paramètres système > Heure et langue .

Saisissez ensuite les informations suivantes :

Configuration du certificat

Téléchargez le certificat de confiance à partir de l'interface Rainbow .

Une fois le certificat de confiance téléchargé, importez-le dans le terminal Grandstream en modifiant le fichier de configuration du téléphone.

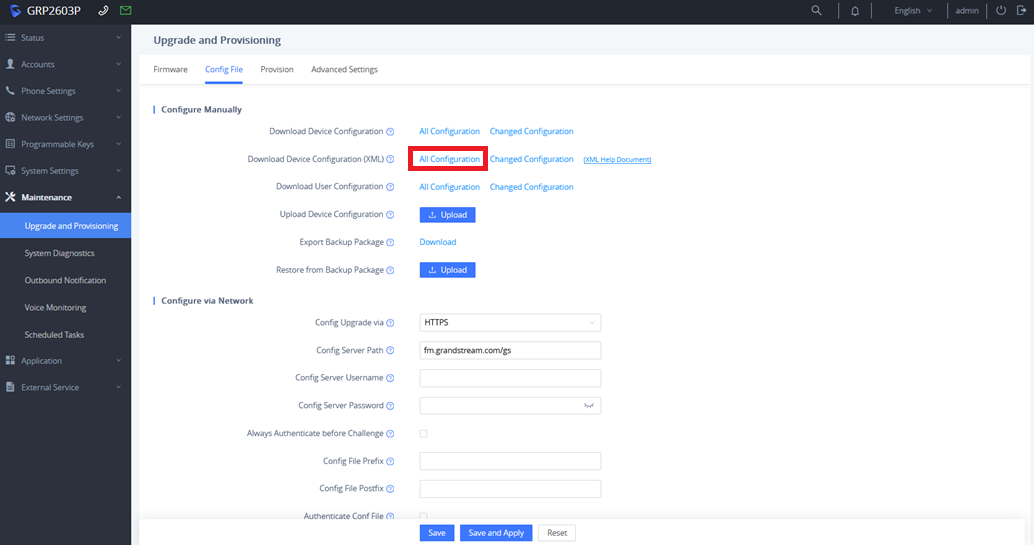

Pour ce faire, téléchargez le fichier de configuration du téléphone via le menu Maintenance > Upgrade and Provisioning > Config File, puis, dans l'option Download Device Configuration (XML), sélectionnez All Configuration.

Une fois le fichier téléchargé, ouvrez-le avec votre éditeur de texte préféré.

Recherchez ensuite la ligne

Et ajoutez le certificat comme affiché ci-dessous :

Le certificat doit inclure "BEGIN CERTIFICATE" au début et "END CERTIFICATE" à la fin. Entre ces deux balises, vous devez coller le contenu de votre certificat.

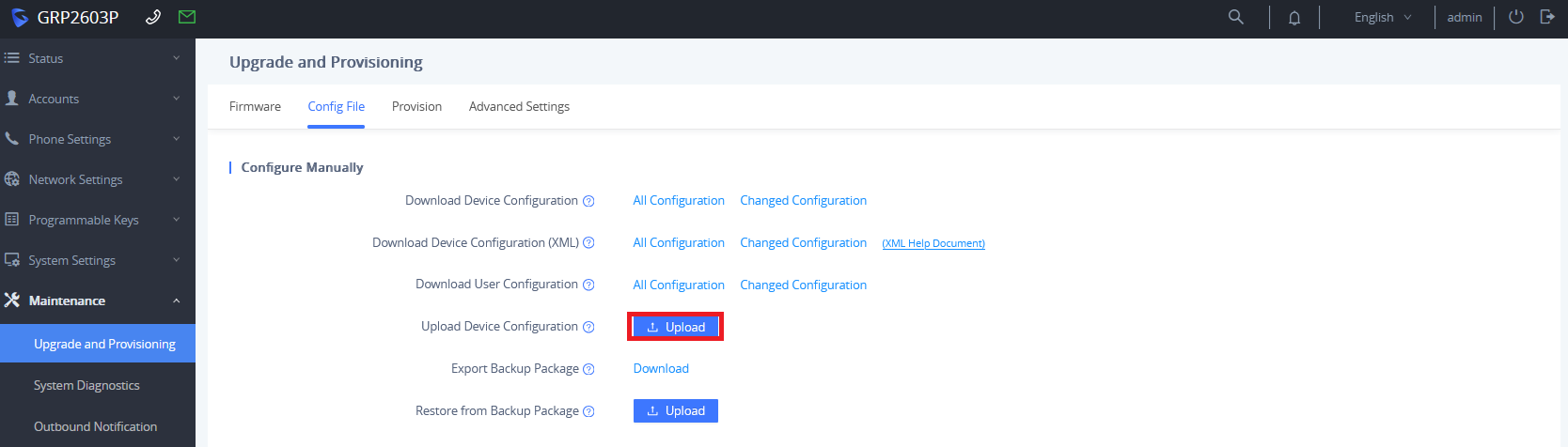

Importez ensuite votre configuration à partir du menu Maintenance > Mise à niveau et provisionnement > Fichier de configuration en cliquant sur Télécharger la configuration de l'appareil " Upload ".

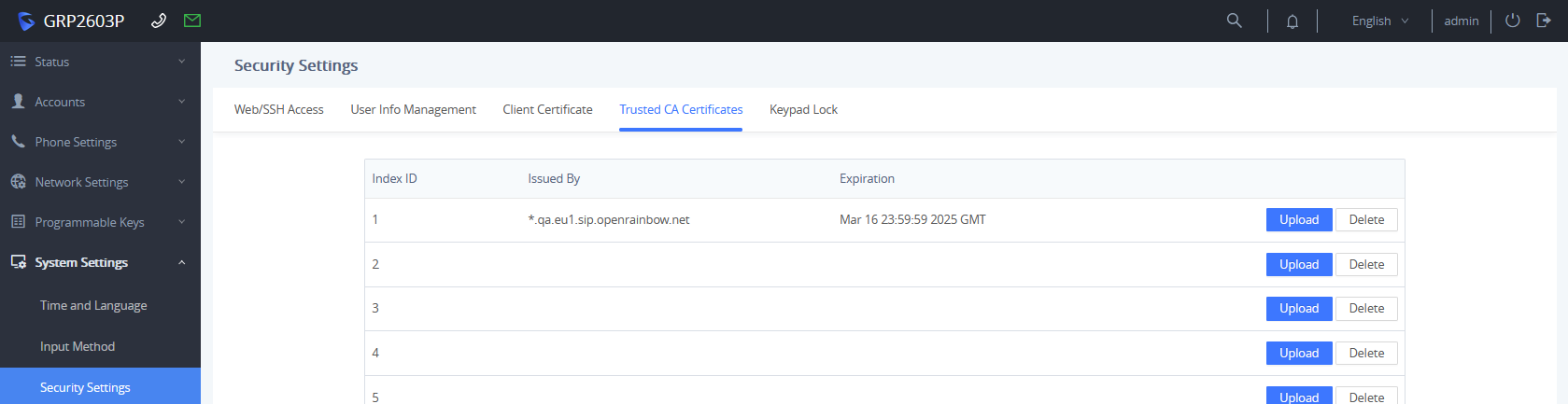

L'importation de votre certificat devrait être réussie. Pour vérifier que le certificat a bien été téléchargé, allez dans le menu Paramètres du système > Paramètres de sécurité > Certificats d'autorité de certification de confiance. Vérifiez ensuite sur la première ligne que votre certificat a été ajouté.

Veuillez noter que les certificats Rainbow d'Alcatel ne peuvent pas être téléchargés via l'interface web.
