Este documento describe la configuración que debe aplicarse a la gama de cajas ATA MP-11X de AudioCodes para interconectarla con la solución Rainbow en SIP TLS sobre RTP.
Versión del equipo
| AudioCodes MP-112 FXS | 6.60A.371.002 |
Acceso a la interfaz web del equipo

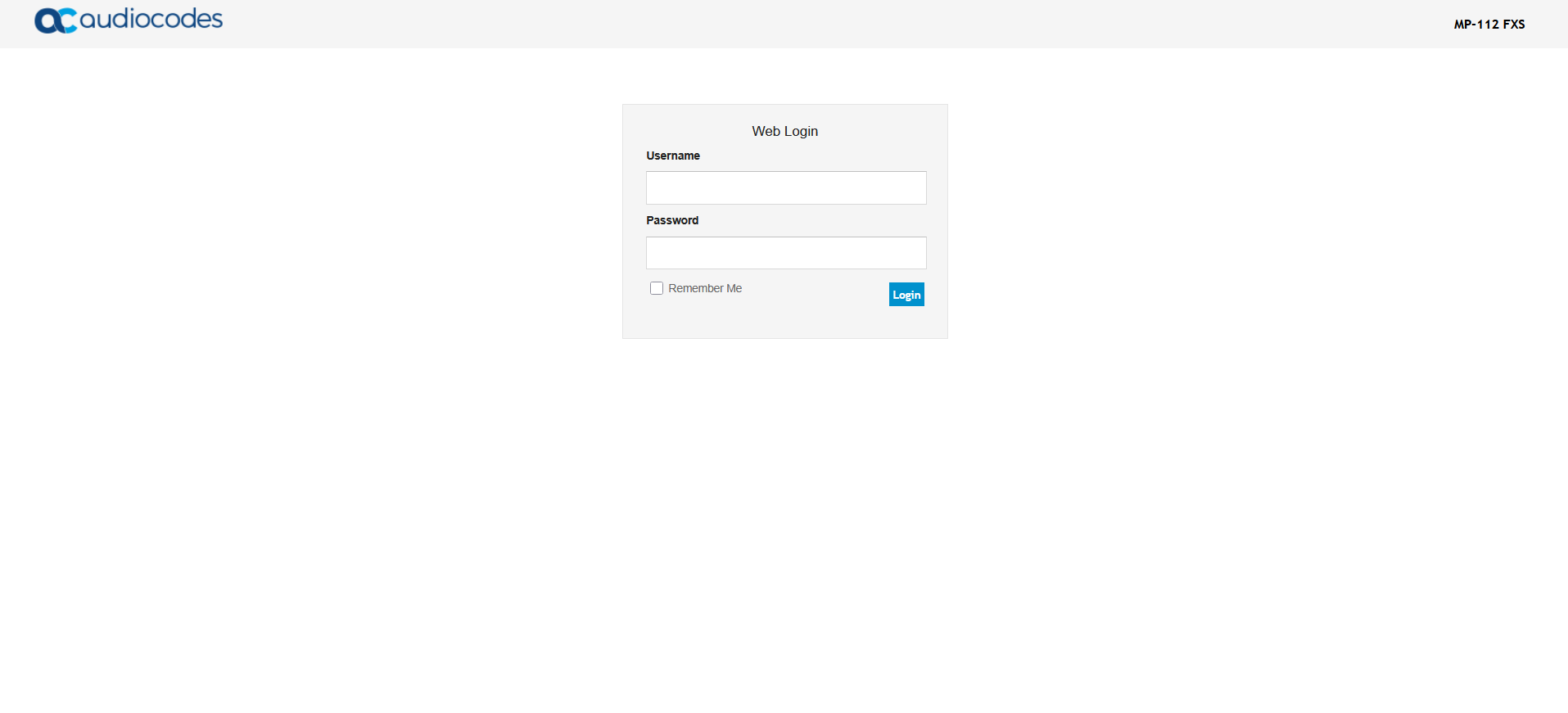

Acceda a la interfaz web de la caja ATA de AudioCodes introduciendo su dirección IP en su navegador web:
Introduzca el nombre de usuario y la contraseña por defecto de la caja ATA:
Nombre de usuario: Admin
Contraseña: Admin
Advertencia: Si no edita la contraseña predeterminada, el dispositivo quedará expuesto a accesos no autorizados, violaciones de datos y fraudes, lo que puede comprometer la seguridad de toda la red y del sistema. Esto también aumenta el riesgo de interrupción del servicio y dificulta la supervisión y prevención de las violaciones de seguridad.
Configuración de la red
Configuración de la tarjeta de red

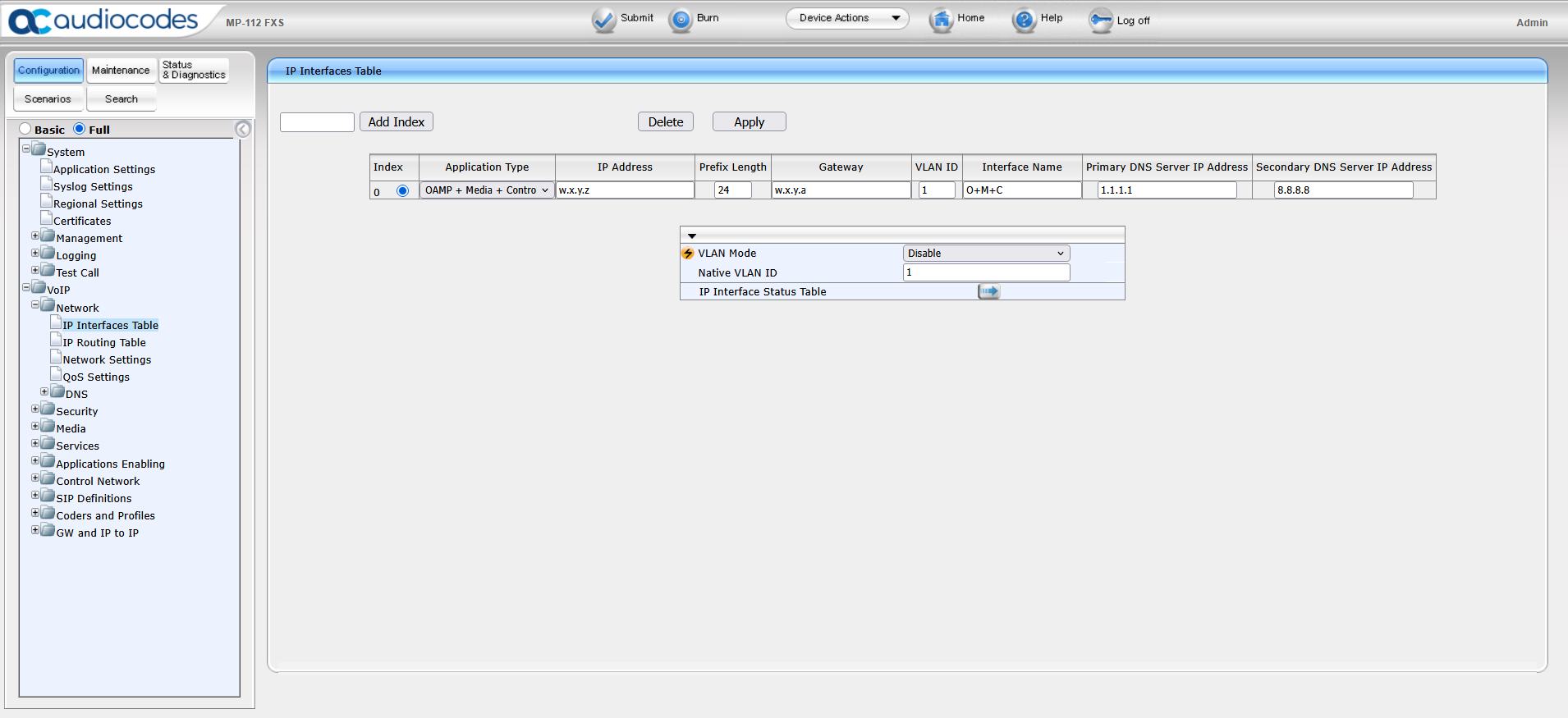

Para configurar la tarjeta de red, vaya al menú VoIP > Red > Tabla de interfaces IP.
Desde este menú, edite la configuración de la tarjeta de red con los siguientes parámetros:
Dirección IP: Dirección IP de la caja ATA
Puerta de enlace: Puerta de enlace predeterminada de la caja ATA
Dirección IP del servidor DNS primario: Servidor DNS en uso
Configuración NTP

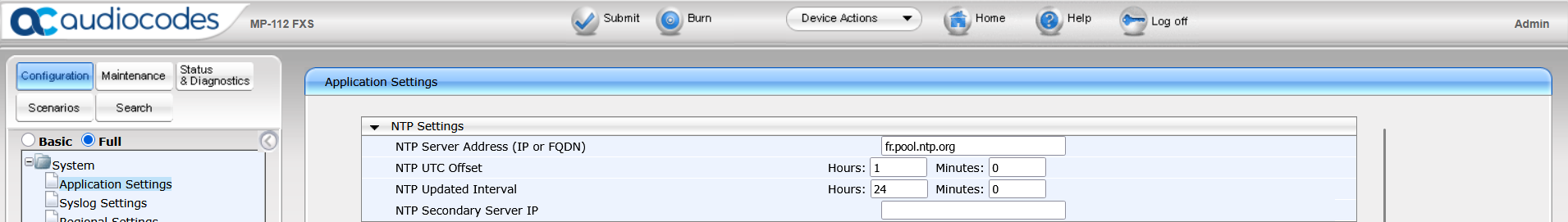

NTP debe configurarse antes de poder importar certificados en el dispositivo. Para ello, vaya al menu Sistema > Configuración de la aplicación y edite los siguientes valores:
Dirección del servidor NTP (IP o FQDN): Dirección IP del servidor NTP que se va a utilizar
Configuración del certificado
En primer lugar, deberá descargar la cadena de certificados de la plataforma Rainbow. Para ello, siga este enlace

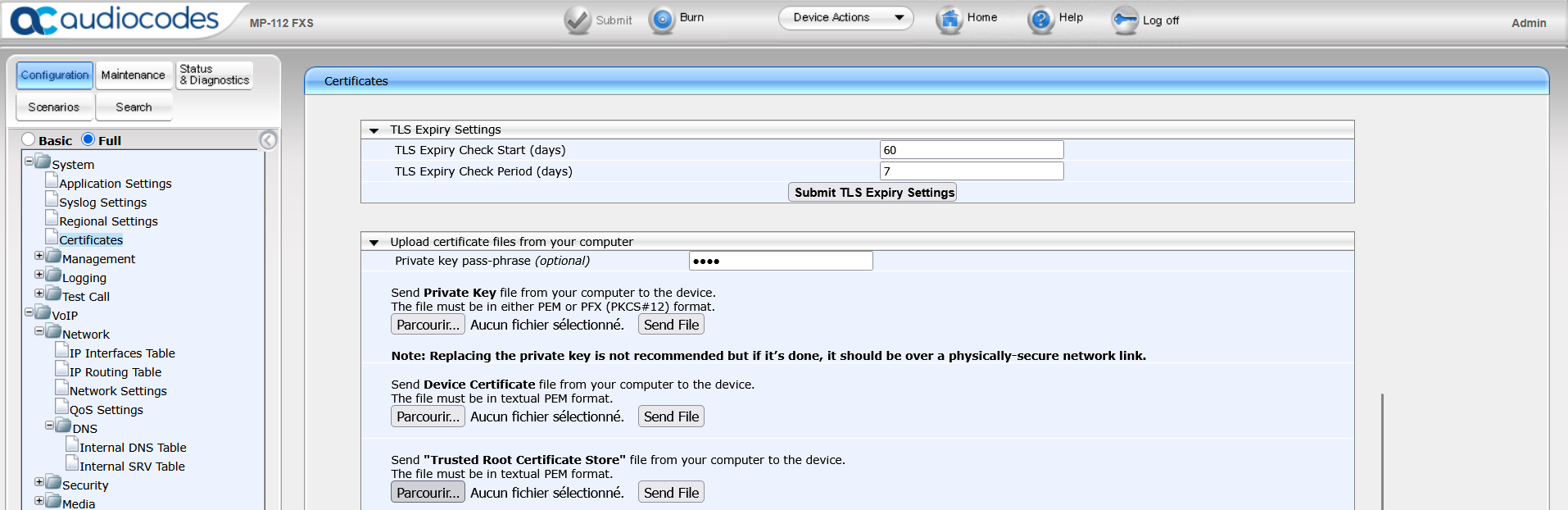

Una vez que haya recuperado la cadena de certificados, deberá importarla al dispositivo accediendo al menú Sistema > Certificados y, a continuación, al submenú Cargar archivos de certificados desde su ordenador > Enviar archivo de almacén de certificados raíz de confianza desde su ordenador al dispositivo .
Haga clic en Examinar, seleccione la cadena de certificados de Alcatel y haga clic en Enviar archivo.
Configuración SIP
Configuración de usuario

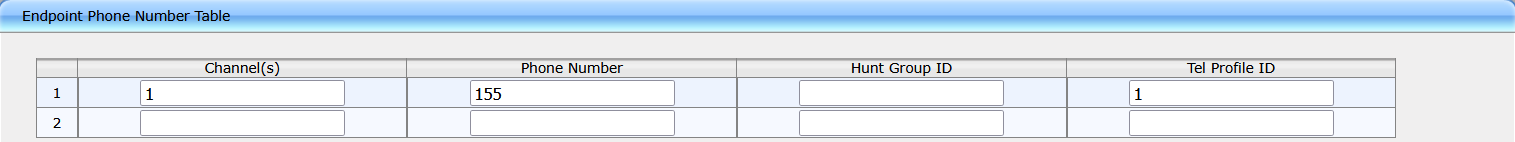

Debe introducir la información de autenticación del usuario Rainbow. Para ello, vaya al menú GW e IP a IP > Grupo de búsqueda > Número de teléfono del terminal y, a continuación, introduzca la información y el perfil que vaya a utilizar.
Autenticación de usuarios

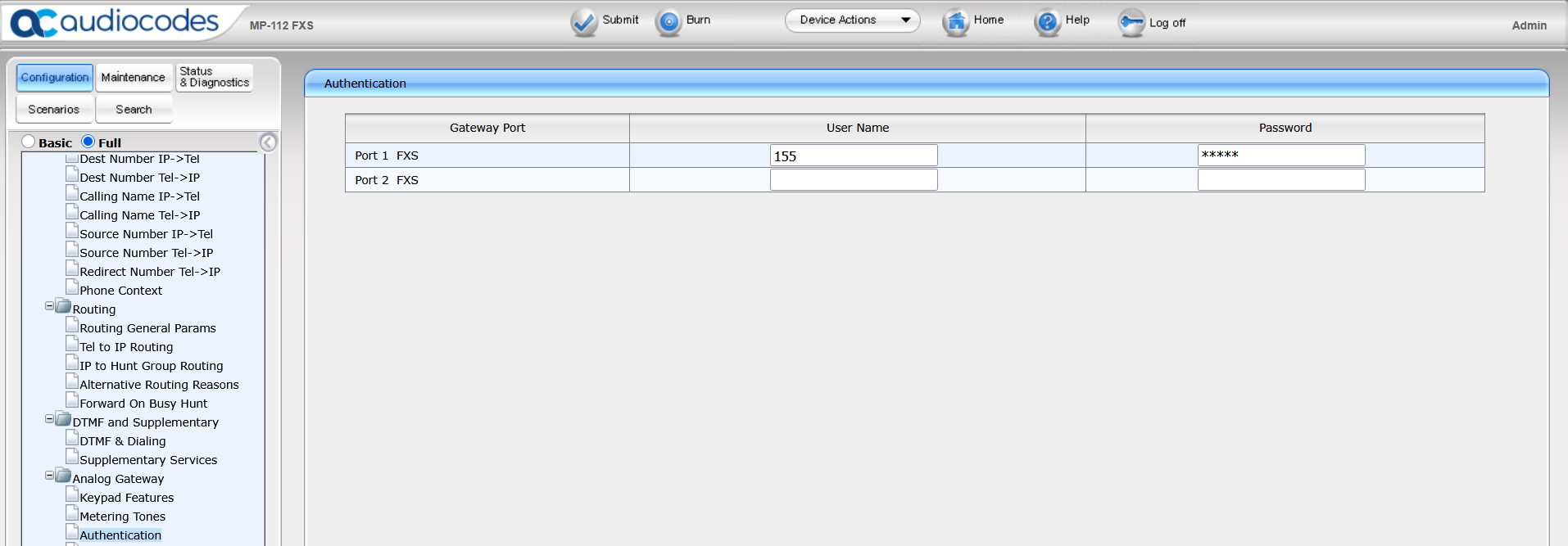

Para iniciar sesión de usuario, vaya al menu Pasarela analógica > Autenticación
Rellene los siguientes campos:
Nombre de usuario: Nombre de usuario de la plataforma Rainbow
Contraseña: Contraseña de usuario de la plataforma Rainbow
Configuración del perfil SIP
Configuración del proxy

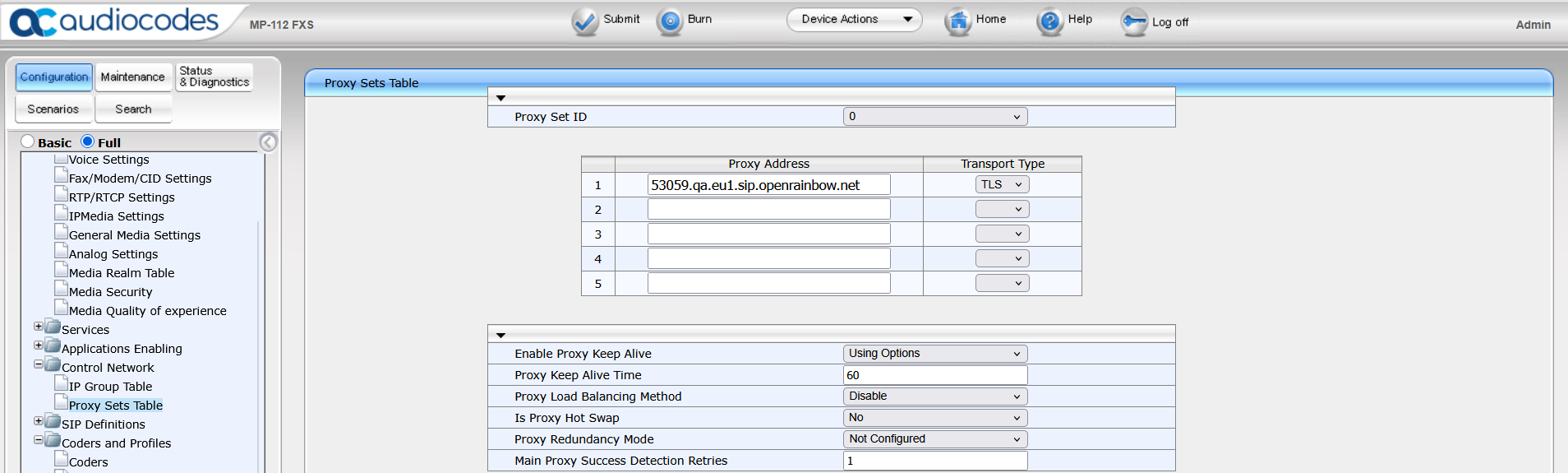

Para configurar el proxy, vaya al menu Red de control > Tabla de conjuntos de proxy
En la pestaña Dirección del proxy, introduzca la dirección IP de la plataforma Rainbow, y en la pestaña Tipo de transporte, introduzca TLS.
Configuración del puerto de destino
En el menu Definiciones SIP > Parámetros generales, establezca el valor"Puerto de destino SIP " en 5061.
Configuración del uso del proxy
En el menu Definiciones SIP > Proxy y registro, establezca el valor Utilizar proxy por defecto en Sí.

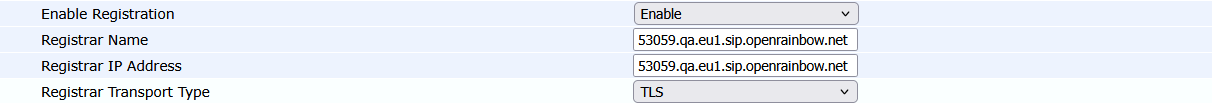

Configuración del servidor de registro
Habilitar registro: Sí
Nombre del registrador: "Dirección IP de la plataforma Rainbow".
Dirección IP del registrador: "Dirección IP de la plataforma Rainbow".
Tipo de transporte del registrador: TLS
Configuración del enrutamiento de llamadas
Configuración de las llamadas salientes

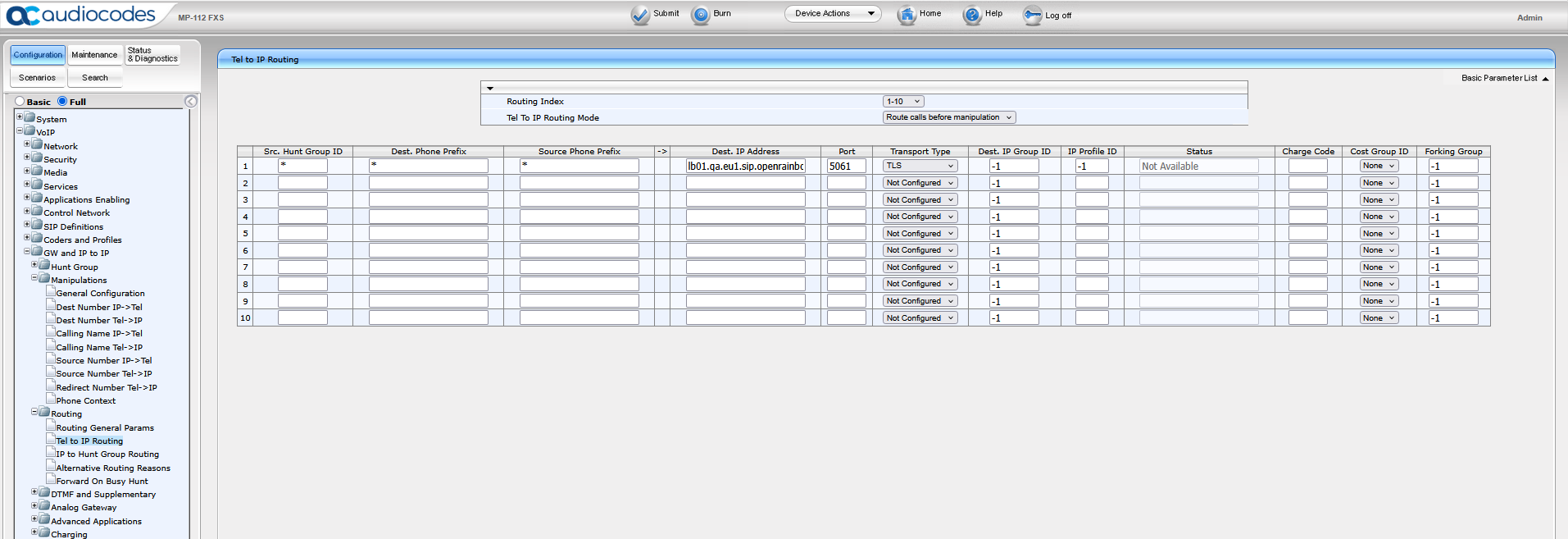

En el menu Enrutamiento > Enrutamiento Tel a IP, introduzca la siguiente información:
Dest. Dirección IP: Dominio proxy saliente de la plataforma Rainbow
Configuración de las llamadas entrantes
En el menú Enrutamiento > Enrutamiento de IP a grupos de búsqueda, introduzca la siguiente información:
Configuración de medios
Activar SRTP

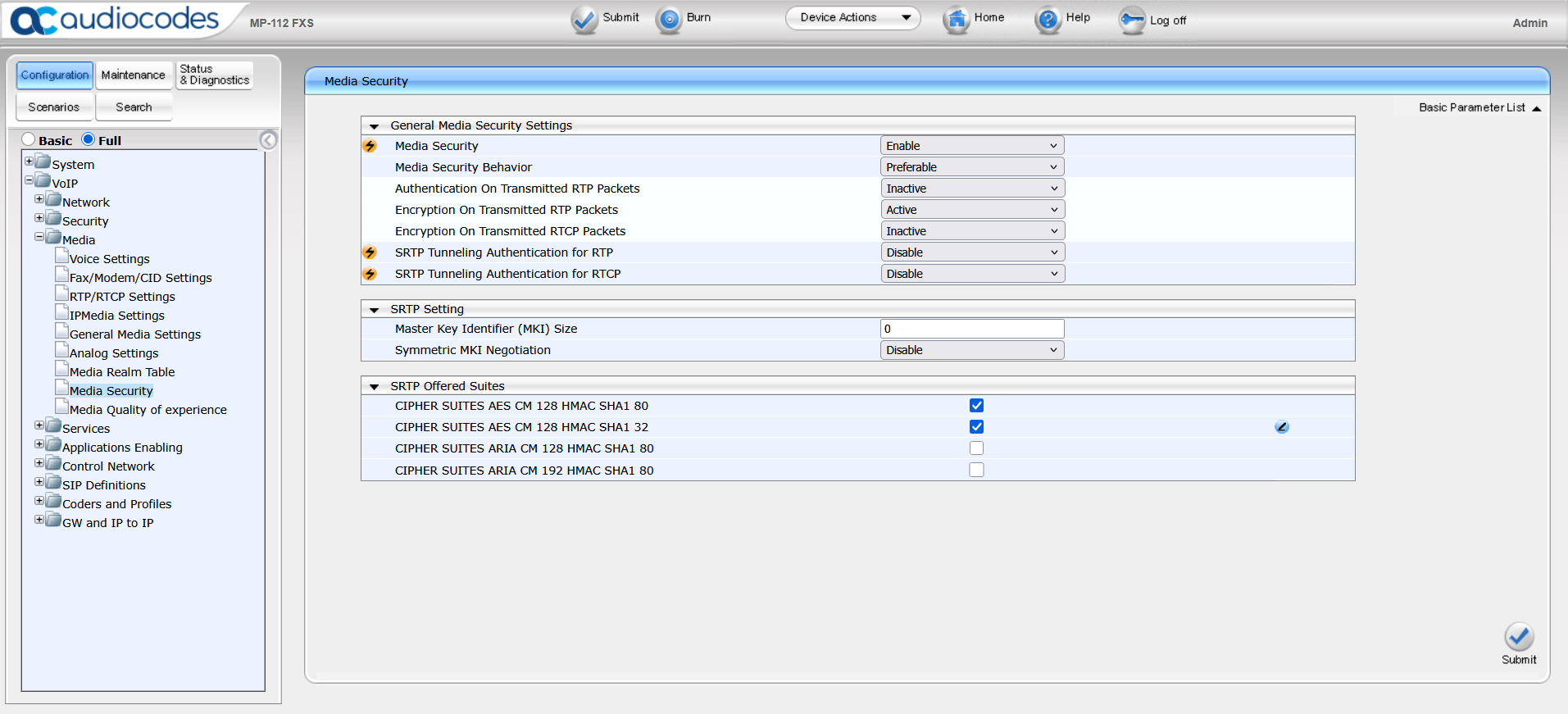

Para activar SRTP, vaya al menú Medios > Seguridad de medios :
A continuación, configure la seguridad de medios como activada y el comportamiento de seguridad de medios como preferible .
En el submenú Suites ofrecidas SRTP, marque las dos primeras opciones como se muestra a continuación:
Configuración del códec
Configuración del códec de la caja ATA

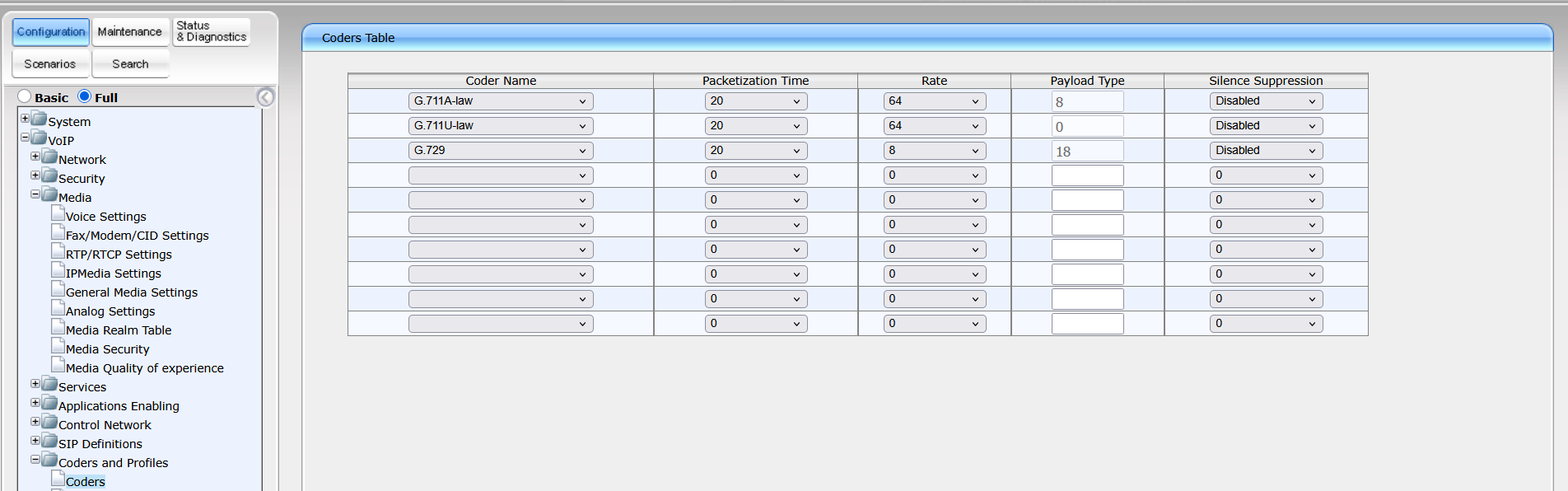

En el menu Codificadores y perfiles > Codificadores, rellene los codecs en el siguiente orden:

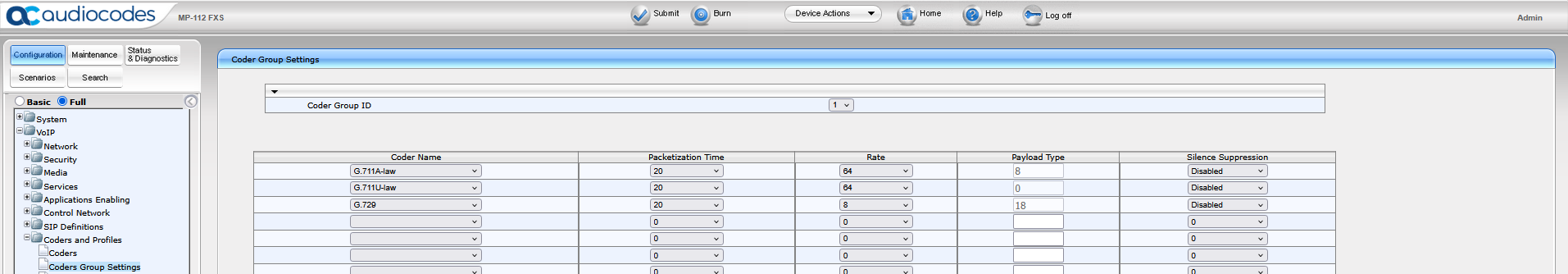

Configuración de códecs de grupo
En el menú Codificadores y perfiles > Configuración del grupo de codificadores, rellene los codecs en el siguiente orden:
Configuración de servicios adicionales
Configuración de las llamadas al buzón de voz

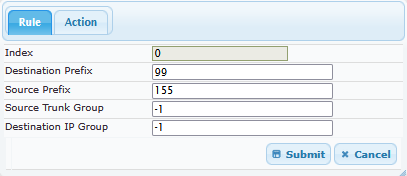

Para que el teléfono analógico pueda realizar llamadas al buzón de voz, debe configurar un prefijo y transformar la parte del usuario de la cabecera SIP To en un "buzón de voz". Para ello, vaya al menú GW e IP a IP > Manipulaciones > Número de destino Tel -> IP y, a continuación, edite la regla como se describe a continuación:
Cuando el usuario marque 99, podrá consultar su buzón de voz.
Configuración del código de descolgado
Para que el buzón ATA pueda interpretar el flash-hook, debe configurar una secuencia de dígitos que se enviarán en DTMF para simular un flash-hook (inicialmente no compatible):
Este flash-hook puede utilizarse para poner llamadas en espera.
Para ello, vaya al menu DTMF y Suplementario > Servicios Suplementarios y edite el valor del Código de colgado-flash a 100.
Configuración de teclas para el desvío de llamadas

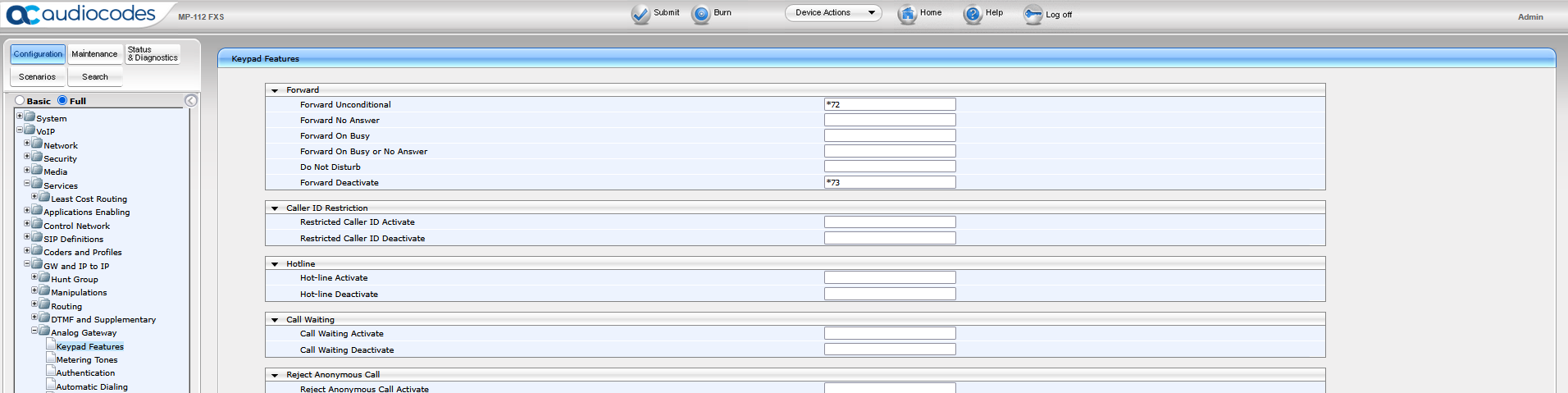

En el menú Pasarela analógica > Funciones del teclado, introduzca un prefijo para desviar llamadas y cancelar el desvío de llamadas.
