Ce document décrit la configuration à appliquer sur la gamme de boîtier ATA MP-11X d'AudioCodes pour l'interconnecter avec la solution Rainbow en SIP TLS en RTP.

Version de l'équipement

Accès à l'interface web de l'équipement

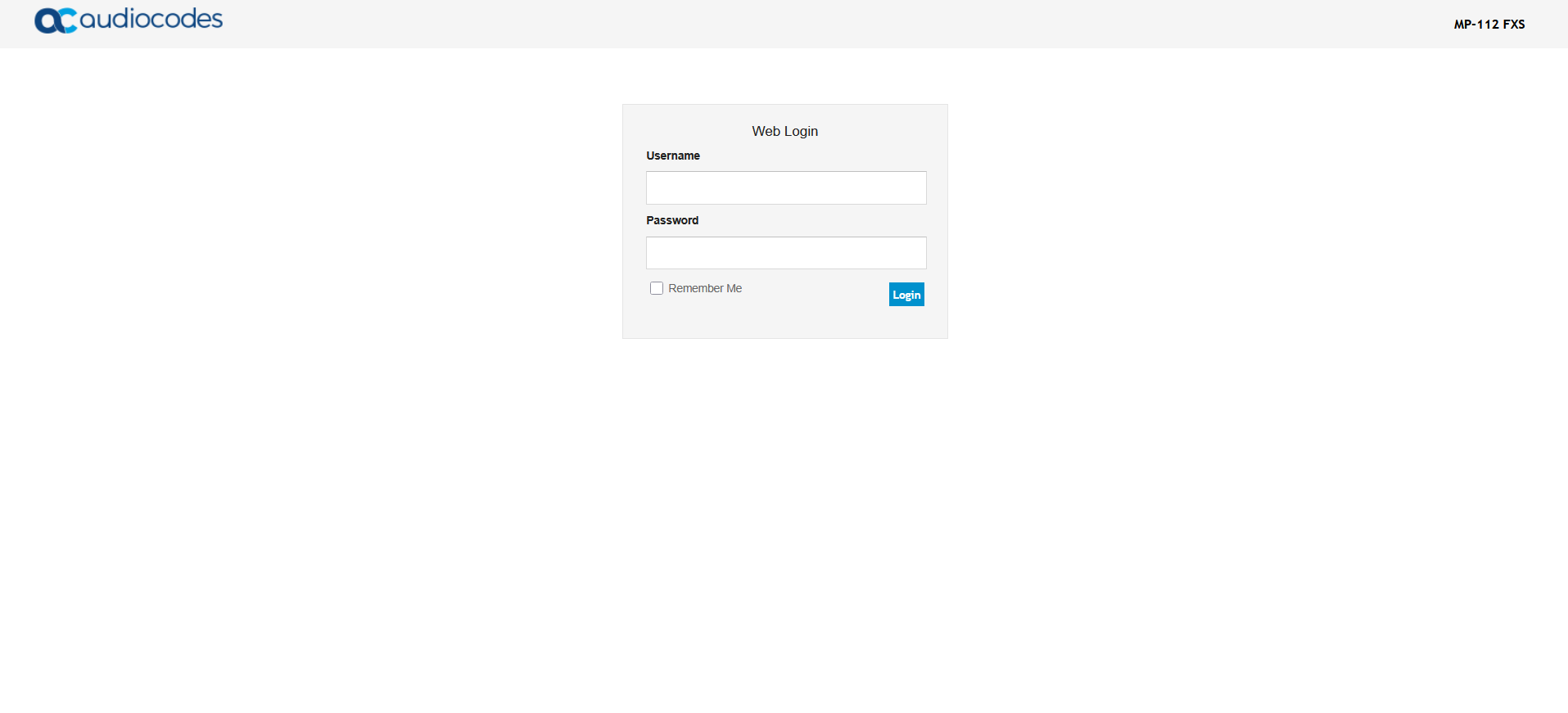

Accédez à l'interface web du boîtier ATA AudioCodes en renseignant l'adresse IP de celui-ci dans votre navigateur web :

Renseignez le nom d'utilisateur et le mot de passe du boîtier ATA par défaut :

Username : Admin

Password : Admin

Configuration réseaux

Configuration de la carte réseau

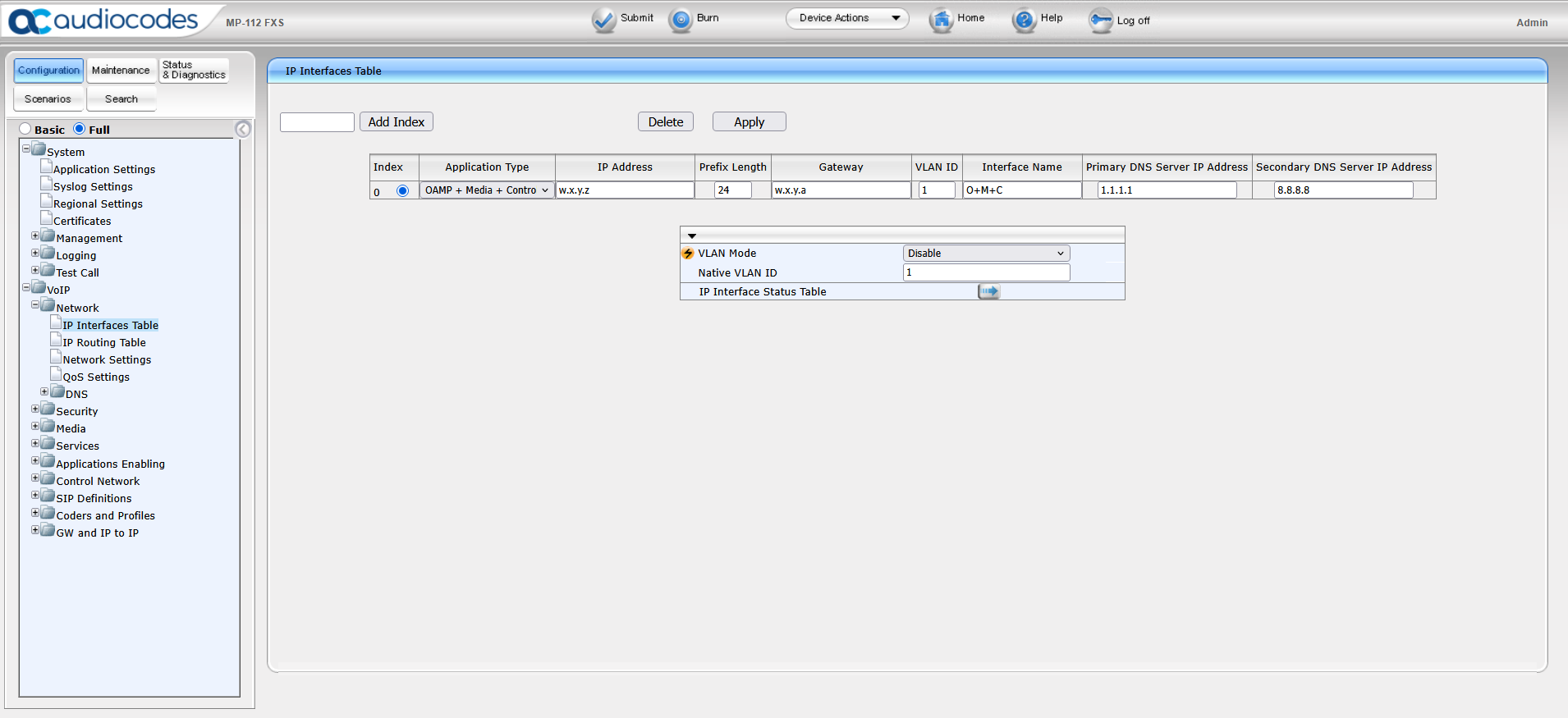

Pour configurer la carte réseau, rendez-vous dans le menu VoIP > Network > IP Interfaces Table

À partir de ce menu, modifiez les paramètres de la carte réseau avec les paramètres suivants :

IP Address : L'adresse IP du boitier ATA

Gateway : La passerelle par défaut du boitier ATA

Primary DNS Server IP Address : Le serveur DNS utilisé

Configuration du NTP

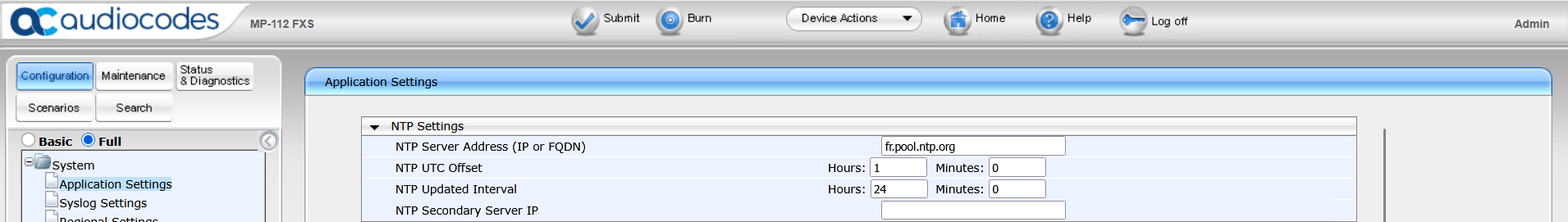

Il est obligatoire de configurer le NTP avant d'importer les certificats sur l'équipement. Pour ce faire, rendez-vous dans le menu System > Application Settings puis modifiez les valeurs suivantes :

NTP Server Address (IP or FQDN) : Adresse IP du serveur NTP à utiliser

Configuration des certificats

Dans un premier temps, il faut télécharger la chaine de certificat depuis la plateforme Rainbow. Pour ce faire, vous pouvez suivre ce lien

Après avoir récupérer la chaine de certificat, il faut l'importer sur l'équipement en vous rendant dans le menu System > Certificates puis dans le sous-menu Upload certifical files from your computer > " Send Trusted Root Certificate Store file from your computer to the device ".

Cliquez sur Parcourir puis sélectionnez la chaine de certificat Alcatel puis cliquez sur Send File.

Configuration SIP

Configuration des utilisateurs

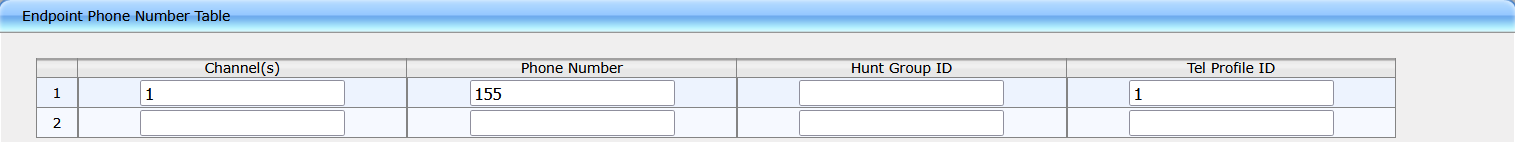

Il est nécessaire de renseigner les informations d'authentification de l'utilisateur Rainbow. Pour ce faire, rendez-vous dans le menu GW and IP to IP > Hunt Group > Endpoint Phone Number puis renseignez les informations ainsi que le profil à utiliser.

Authentification des utilisateurs

Pour authentifier les utilisateurs, rendez-vous dans le menu Analog Gateway > Authentication

Renseignez les champs suivants :

User Name : Nom d'utilisateur sur la plateforme Rainbow

Password : Mot de passe de l'utilisateur de la plateforme Rainbow

Configuration du profil SIP

Configuration du proxy

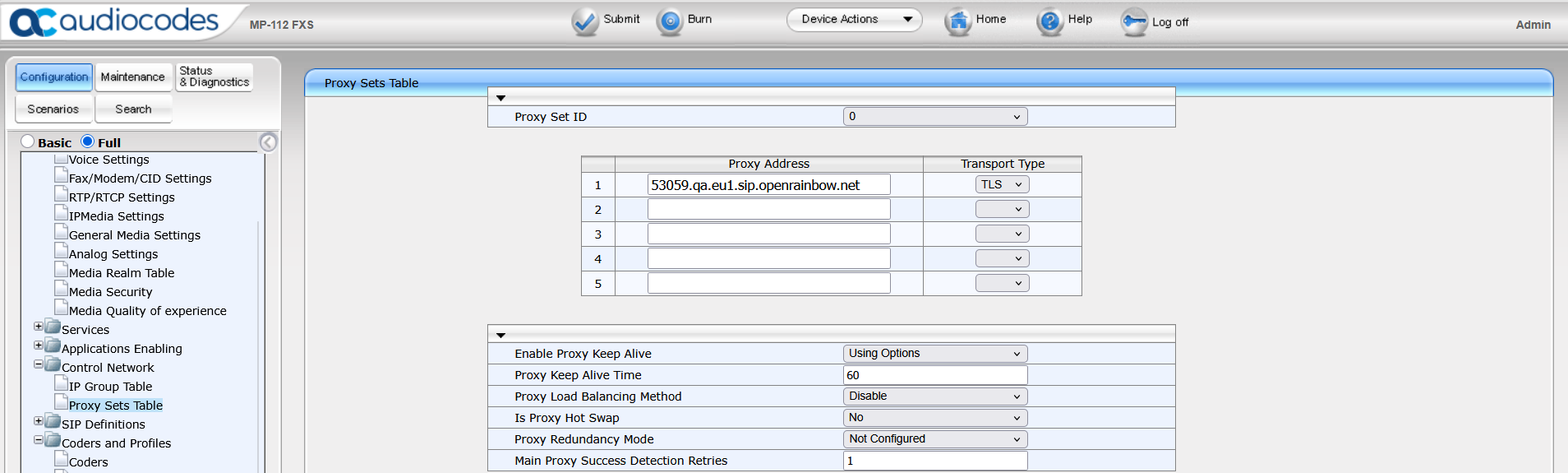

Pour configurer le proxy, rendez-vous dans le menu Control Network > Proxy Sets Table

Ajoutez dans l'onglet Proxy Address l'adresse IP de la plateforme Rainbow et dans l'onglet Transport Type renseignez TLS.

Configuration du port de destination

Dans le menu SIP Definitons > General parameters renseignez la valeur "SIP Destination Port" à 5061

Configuration de l'utilisation du proxy

Dans le menu SIP Definitons > Proxy & Registration renseignez la valeur Use default Proxy à Yes

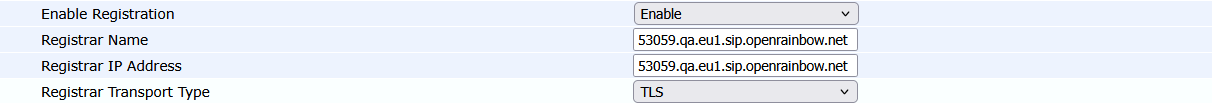

Configuration du serveur d'enregistrement

• Enable registration : Yes

• Registrar name : "adresse IP de la plateforme Rainbow"

• Registrar IP Address : "adresse IP de la plateforme Rainbow"

• Registrar Transport Type : TLS

Configuration du routage des appels

Configuration des appels sortants

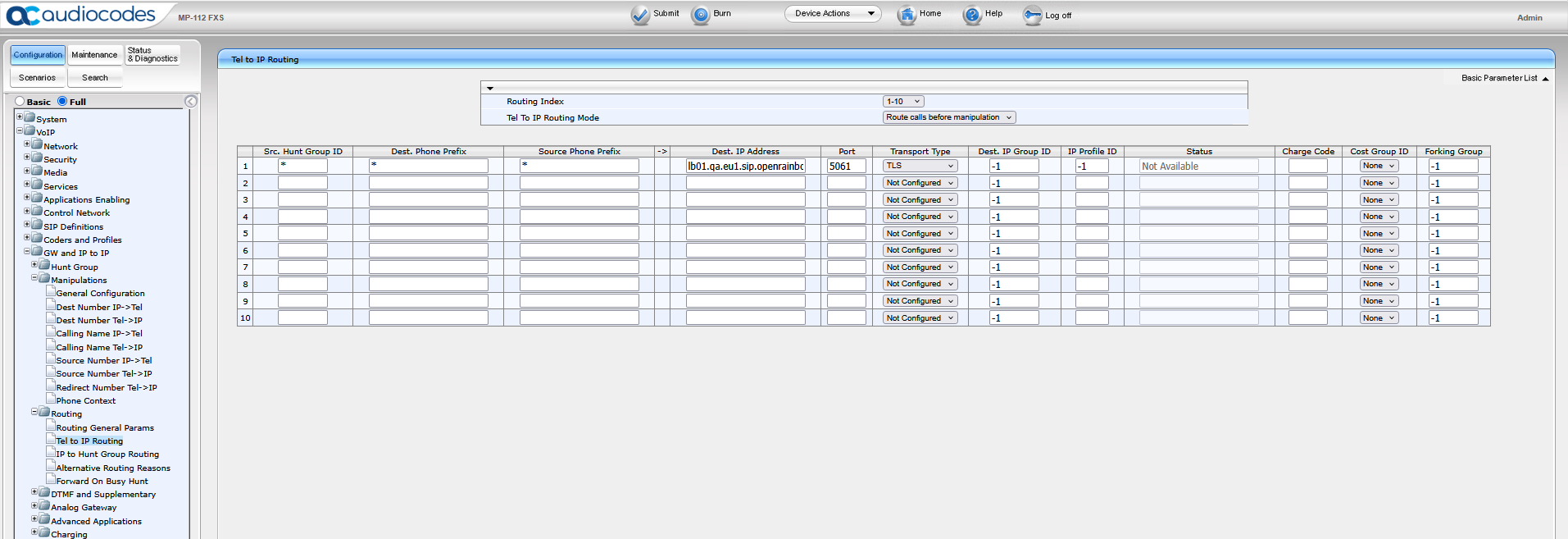

Dans le menu Routing > Tel to IP Routing renseignez les informations suivantes :

• Dest. IP Address : domaine Outbound proxy de la Plateforme Rainbow

Configuration des appels entrants

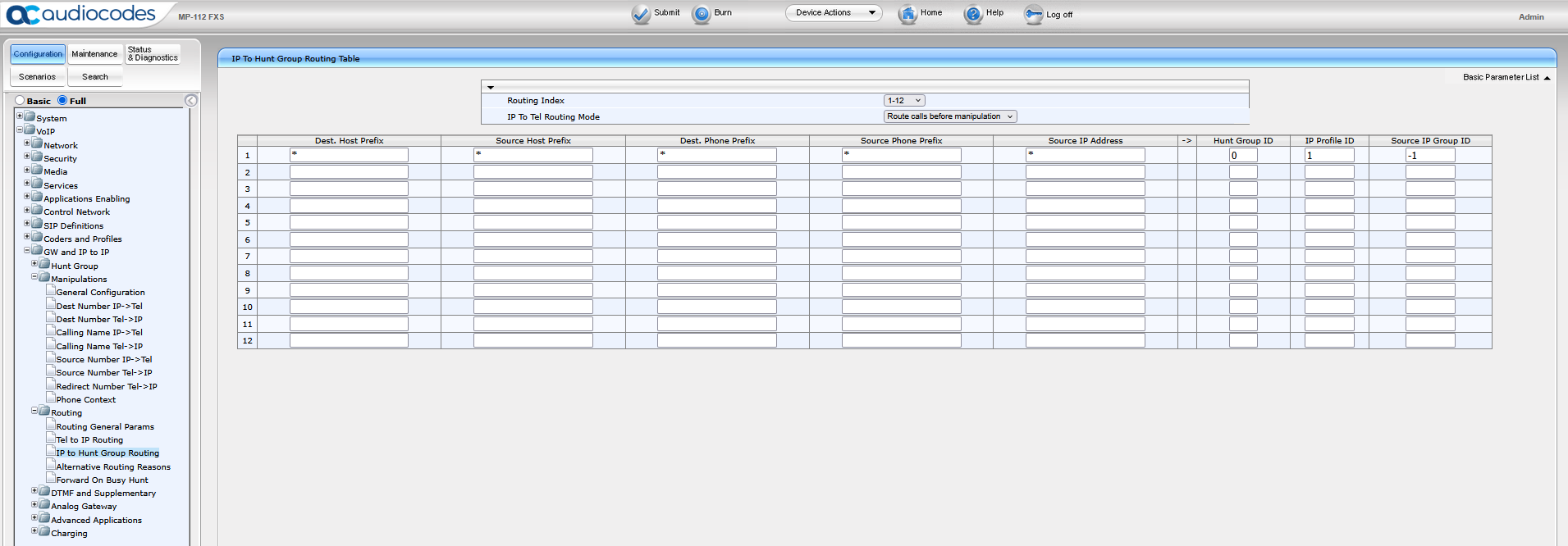

Dans le menu Routing > IP to Hunt Group Routing renseignez les informations suivantes :

Configuration du media

Activation du SRTP

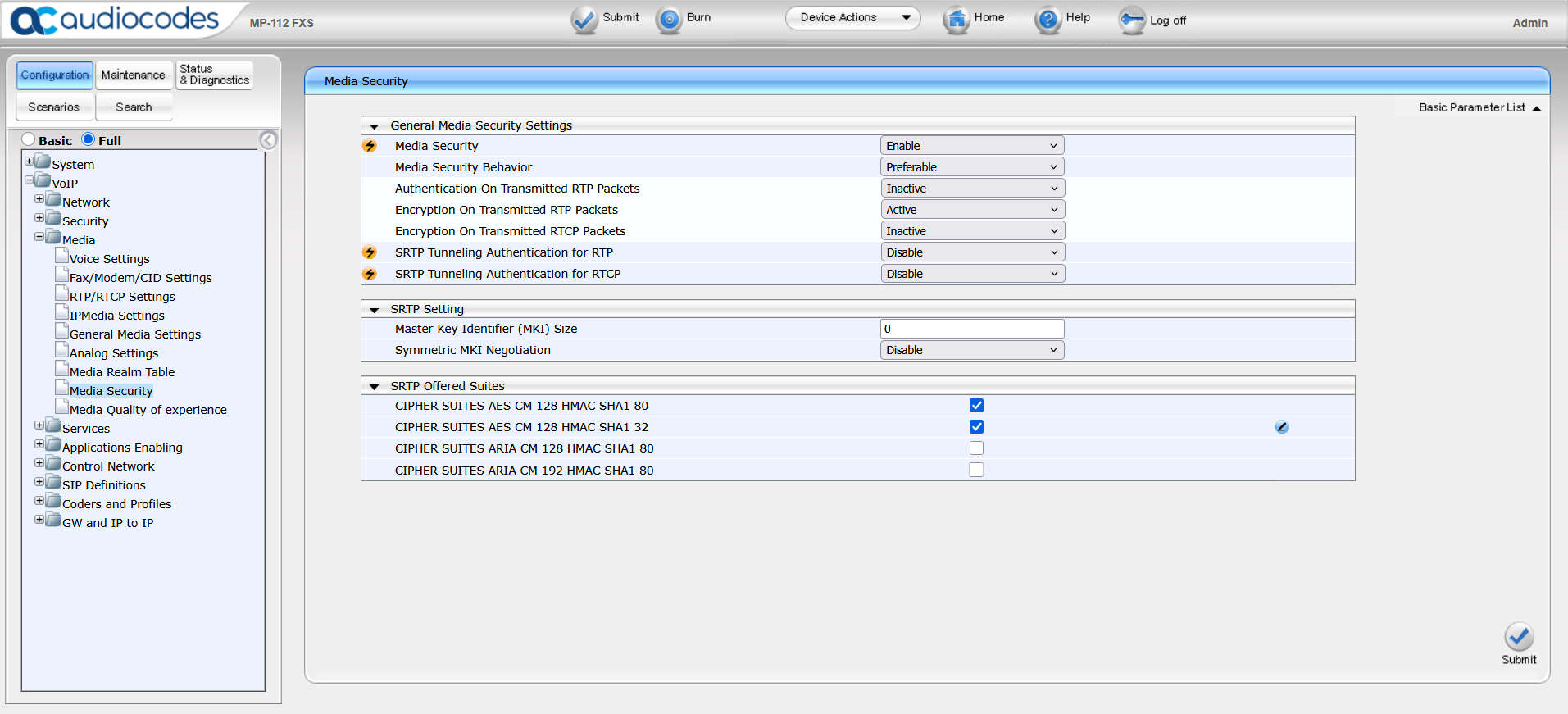

Pour activer le SRTP, rendez-vous dans le menu Media > Media security :

Puis mettre la valeur media security à enable et media security behavior à preferable

Dans le sous menu SRTP Offered Suites cochez les deux premier choix comme ci dessous :

Configuration des codecs

Configuration des Codecs du boîtier ATA

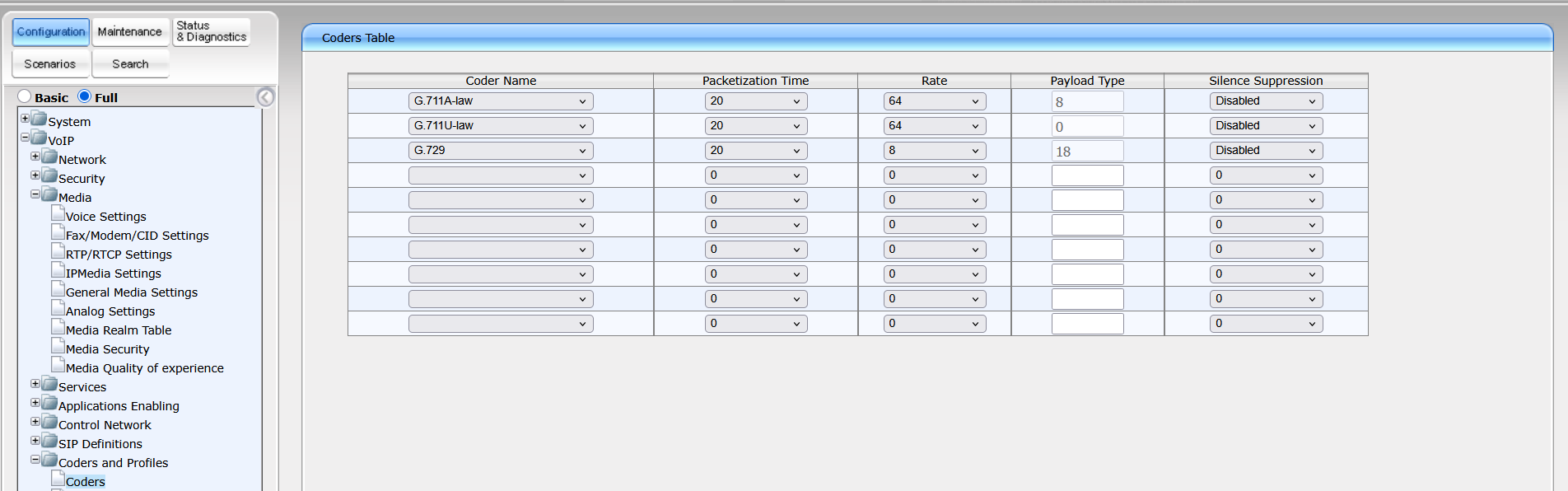

Dans le menu Coders and Profiles > Coders renseignez les codecs dans l'ordre suivant :

Configuration des codecs de groupe

Dans le menu Coders and Profiles > Coders Group Settings renseignez les codecs dans l'ordre suivant :

Configuration des services supplémentaires

Configuration d'appel vers la messagerie vocale

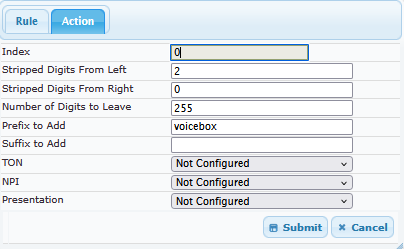

Pour permettre au téléphone analogique d'appeler la messagerie vocale, il faut configurer un préfixe et transformer la partie utilisateur du header SIP To en "voicebox". Pour ce faire, rendez vous dans le menu GW and IP to IP > Manipulations > Dest Number Tel -> IP puis éditez la règle comme décrit ci dessous :

Quand l'utilisateur composera le numéro 99 il pourra consulter sa messagerie vocale.

Configuration du flash-hook code

Pour que le boîtier ATA interprète le flash-hook, il faut lui paramétrer une suite de chiffre qui sera envoyé en DTMF pour simulé un flash-hook (non compatible initialement) :

Ce flash-hook permettra notamment de mettre en attente les appels.

Pour ce faire, rendez-vous dans le menu DTMF and Supplementary > Supplementary Services puis modifiez la valeur hook-flash Code à 100

Configuration des touches pour le renvoi d'appel

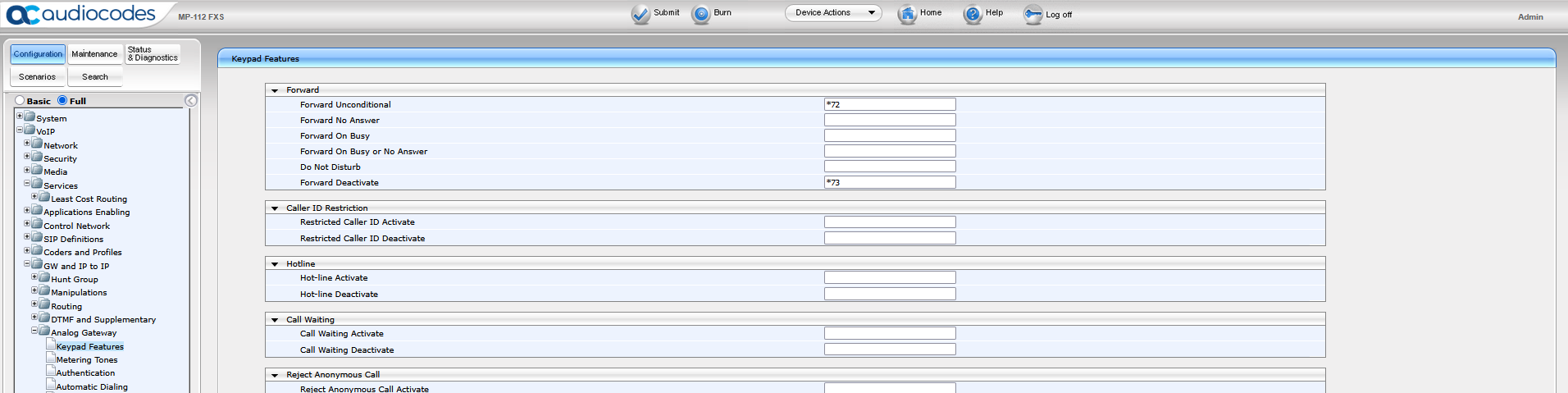

Dans le menu Analog gateway > Keypad Features renseignez un préfixe pour permettre de renvoyer les appels et d'annuler le renvoi d'appel.
