Dieses Dokument beschreibt die Konfiguration, die auf die MP-11X ATA-Boxen von AudioCodes anzuwenden ist, um sie mit der Rainbow-Lösung in SIP TLS over RTP zu verbinden.

Version der Ausrüstung

Zugriff auf das Webinterface der Anlage

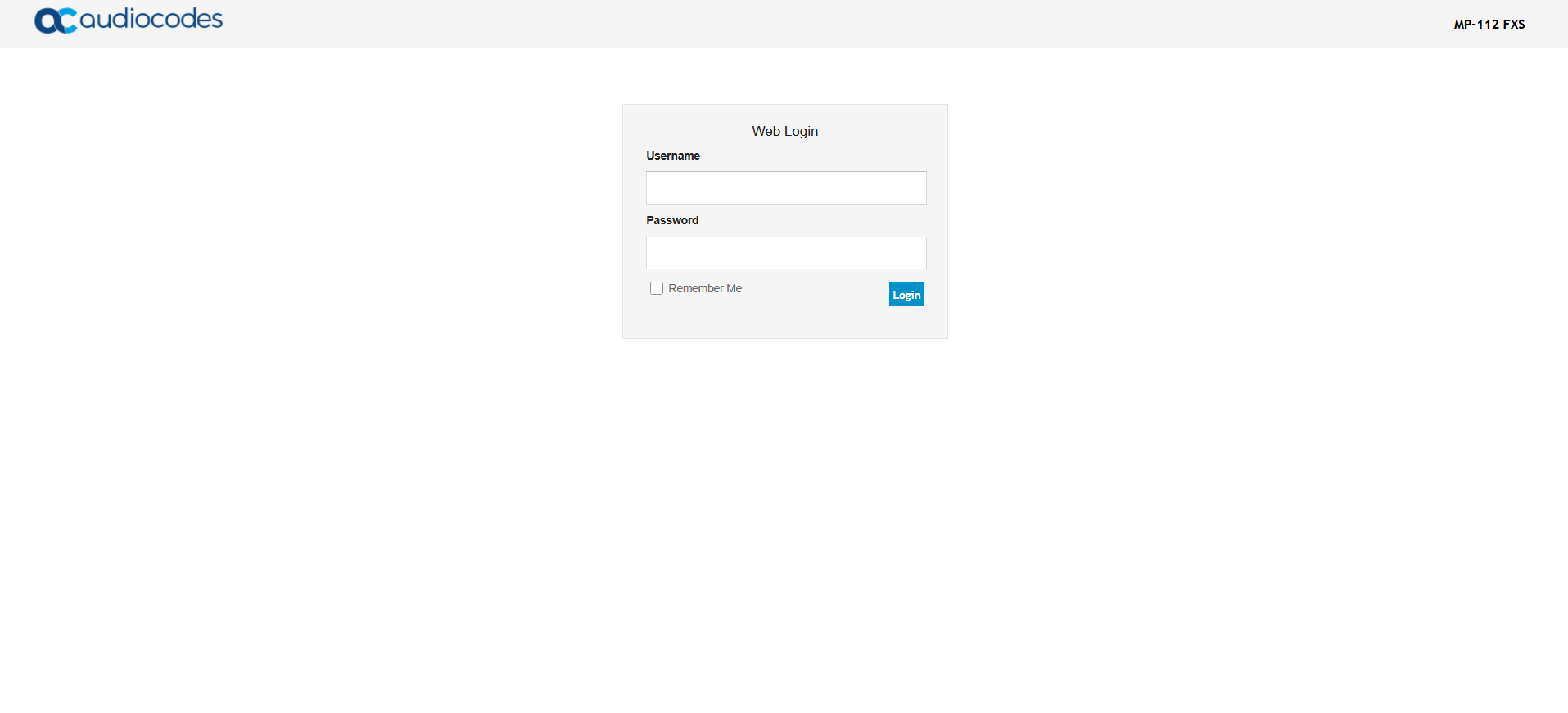

Greifen Sie auf die Webschnittstelle der AudioCodes ATA-Box zu, indem Sie die IP-Adresse in Ihren Webbrowser eingeben:

Geben Sie den Standard-Benutzernamen und das Passwort für die ATA-Box ein:

Benutzername: Admin

Kennwort: Admin

Warnung: Wenn Sie das Standardpasswort nicht bearbeiten, ist das Gerät dem Risiko von unbefugtem Zugriff, Datenmissbrauch und Betrug ausgesetzt, was die Sicherheit des gesamten Netzwerks und Systems gefährden kann. Dies erhöht auch das Risiko von Serviceunterbrechungen und erschwert die Überwachung und Verhinderung von Sicherheitsverstößen.

Netzwerk-Konfiguration

Konfiguration der Netzwerkkarte

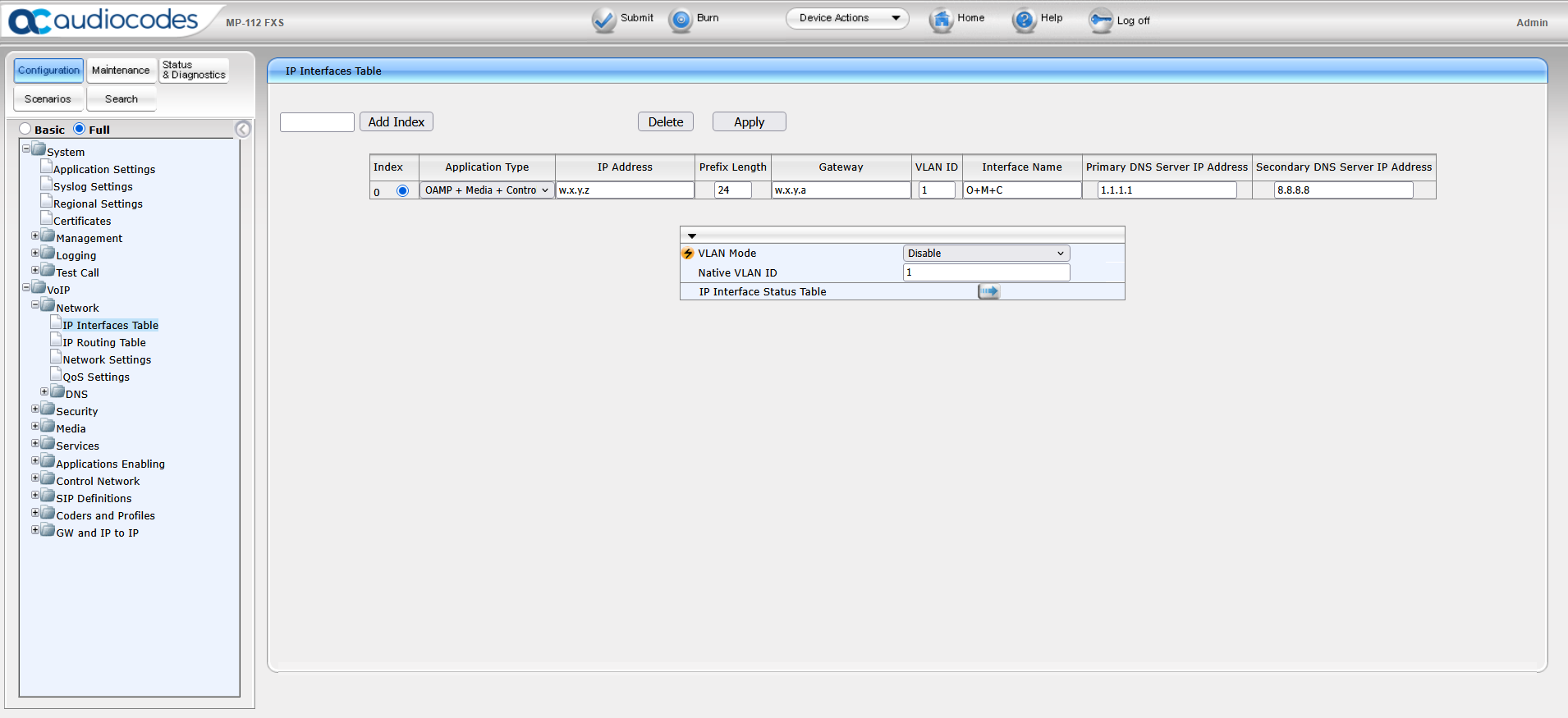

Um die Netzwerkkarte zu konfigurieren, gehen Sie zum Menü VoIP > Netzwerk > Tabelle IP-Schnittstellen.

Bearbeiten Sie in diesem Menü die Einstellungen der Netzwerkkarte mit den folgenden Parametern:

IP-Adresse: IP-Adresse der ATA-Box

Gateway: Standard-Gateway der ATA-Box

Primäre DNS-Server IP-Adresse: Verwendeter DNS-Server

NTP-Konfiguration

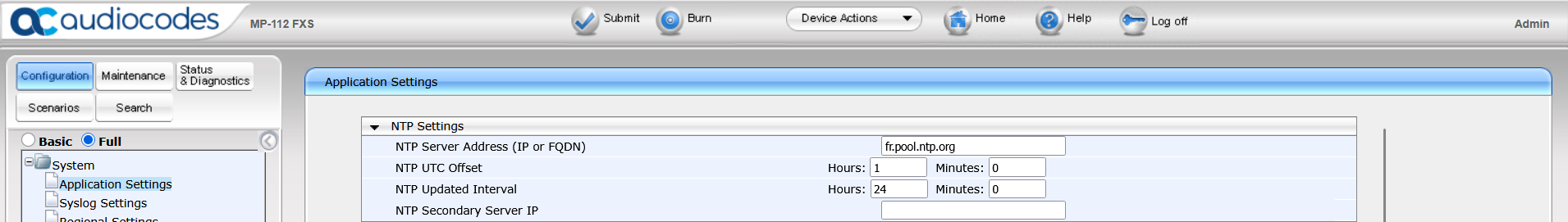

NTP muss konfiguriert werden, bevor Zertifikate in das Gerät importiert werden können. Gehen Sie dazu in das Menü System > Anwendungseinstellungen und bearbeiten Sie die folgenden Werte:

NTP-Server-Adresse (IP oder FQDN): IP-Adresse des zu verwendenden NTP-Servers

Konfiguration des Zertifikats

Zunächst müssen Sie die Zertifikatskette von der Rainbow Plattform herunterladen. Folgen Sie dazu diesem Link

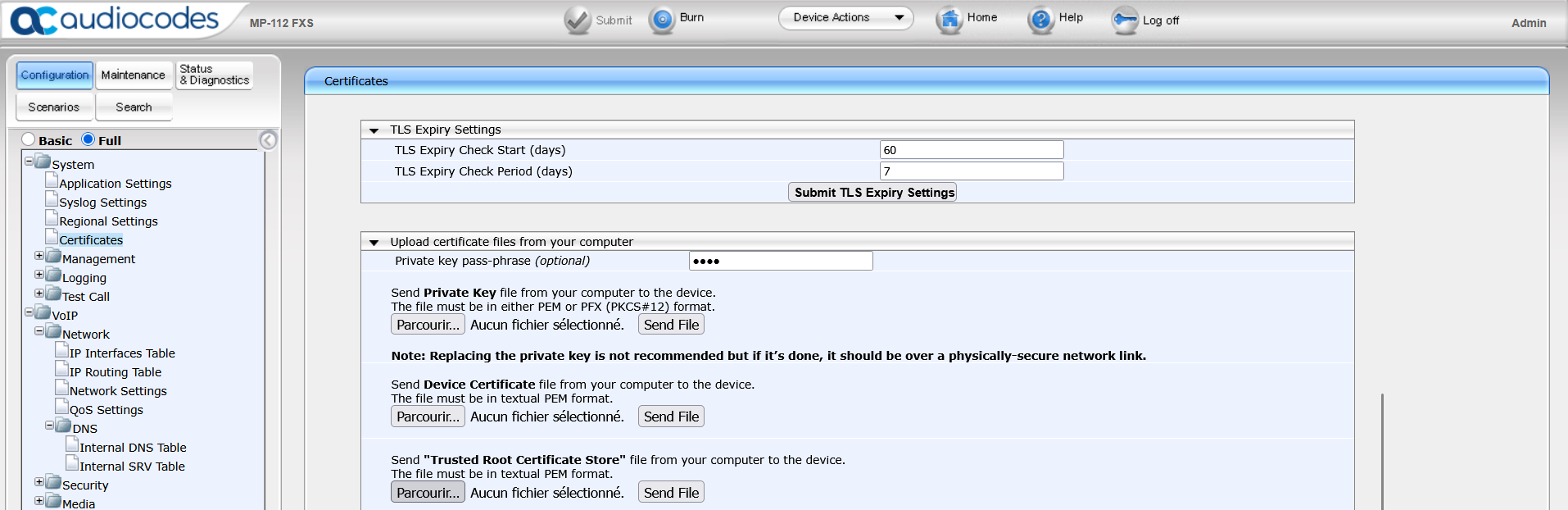

Sobald Sie die Zertifikatskette zurückgeholt haben, müssen Sie sie in das Gerät importieren. Gehen Sie dazu in das Menü System > Zertifikate und dann in das Untermenü Hochladen von Dateien von Ihrem Computer > Datei des vertrauenswürdigen Stammzertifikatspeichers von Ihrem Computer an das Gerät senden .

Klicken Sie auf Durchsuchen, wählen Sie die Alcatel-Zertifikatskette aus und klicken Sie auf Datei senden.

SIP-Konfiguration

Benutzer-Konfiguration

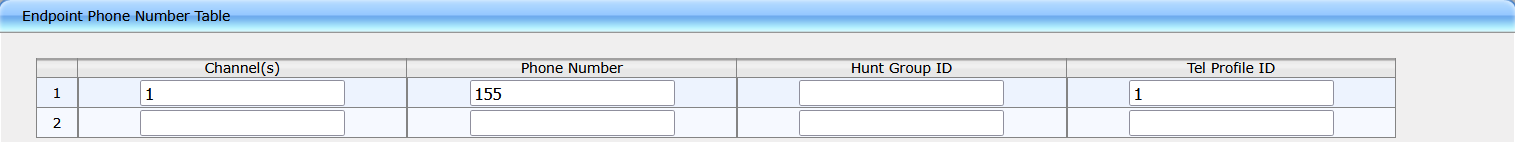

Sie müssen die Authentifizierungsinformationen für den Rainbow Benutzer eingeben. Gehen Sie dazu in das Menü GW und IP zu IP > Sammelanschluss > Endpunkt-Telefonnummer und geben Sie die Informationen und das zu verwendende Profil ein.

Benutzer-Authentifizierung

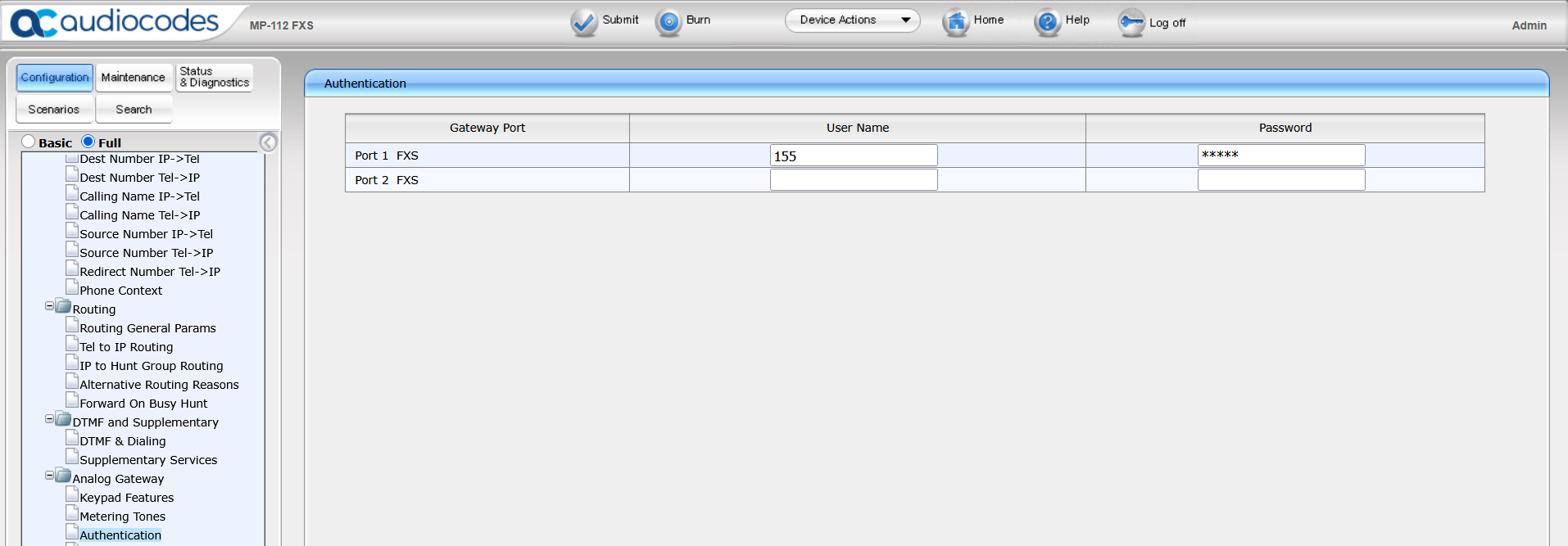

Um Benutzer anzumelden, gehen Sie zum Menü Analog Gateway > Authentifizierung

Füllen Sie die folgenden Felder aus:

Benutzer Name: Rainbow Plattform-Benutzername

Kennwort: Rainbow Plattform Benutzer-Passwort

SIP-Profil-Konfiguration

Proxy-Konfiguration

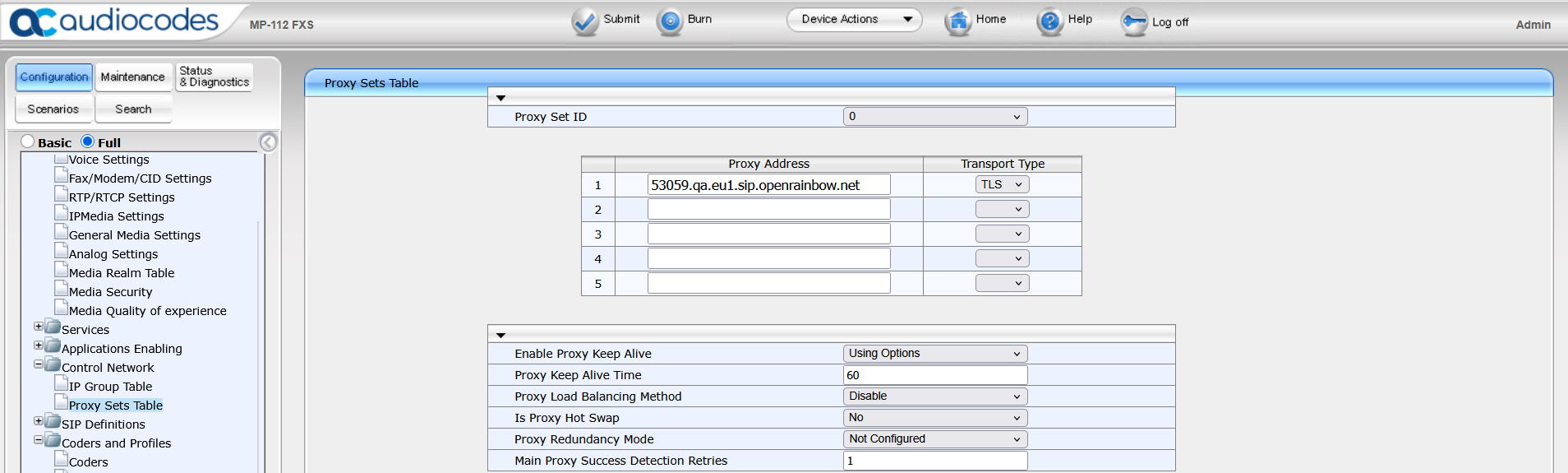

Um den Proxy zu konfigurieren, gehen Sie in das Menü Steuerung Netzwerk > Tabelle Proxy-Sets

Geben Sie auf der Registerkarte Proxy-Adresse die IP-Adresse der Rainbow Plattform und auf der Registerkarte Transporttyp den Wert TLS ein.

Konfiguration des Zielports

Setzen Sie im Menü SIP-Definitionen > Allgemeine Parameter den Wert"SIP-Zielport" auf 5061.

Konfiguration der Proxy-Nutzung

Setzen Sie im Menü SIP-Definitionen > Proxy & Registrierung den Wert Standard-Proxy verwenden auf Ja.

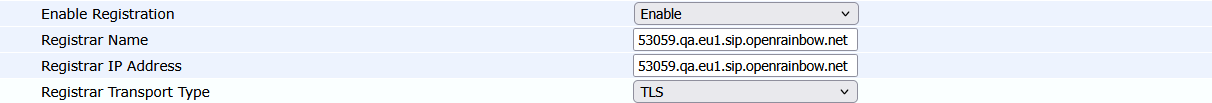

Konfiguration des Registrierungsservers

• Aktivieren Sie die Registrierung: Ja

• Registrator-Name: "Rainbow Plattform IP-Adresse".

• IP-Adresse der Registrierstelle: "Rainbow Plattform IP-Adresse".

• Registrierstellen-Transporttyp: TLS

Konfiguration der Anrufweiterleitung

Konfiguration der ausgehenden Anrufe

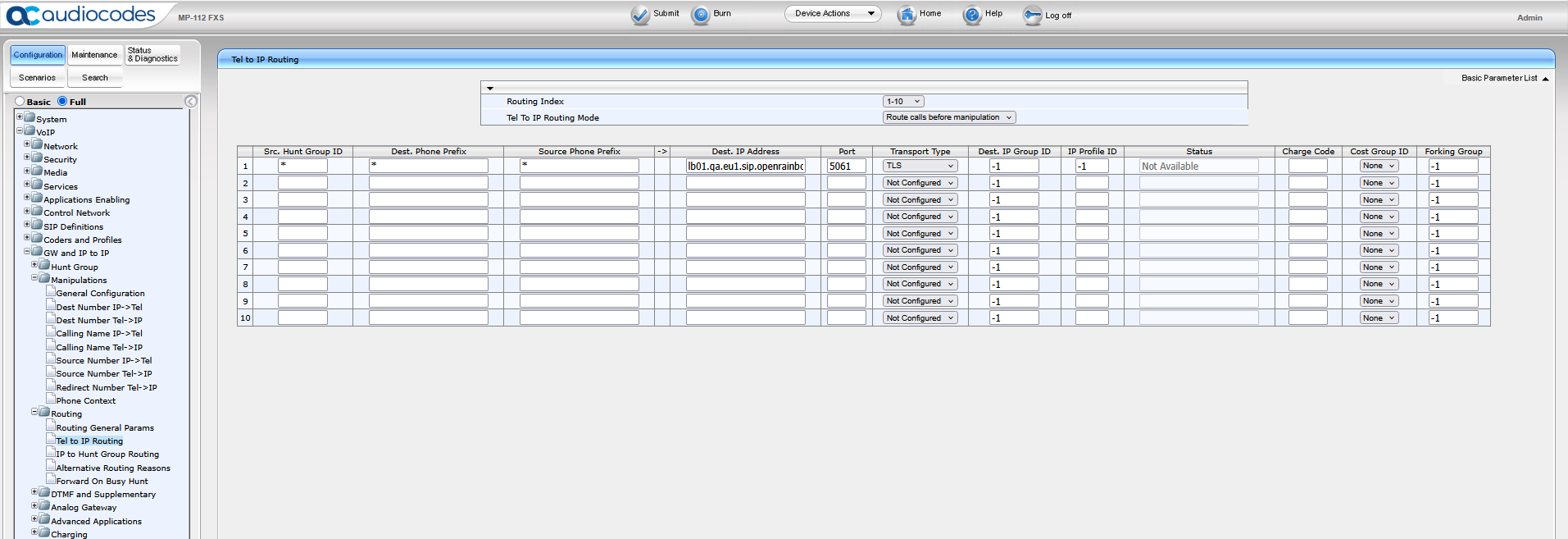

Geben Sie im Menü Routing > Tel to IP Routing die folgenden Informationen ein:

• Ziel. IP-Adresse: Ausgehende Proxy-Domäne der Rainbow Plattform

Konfiguration eingehender Anrufe

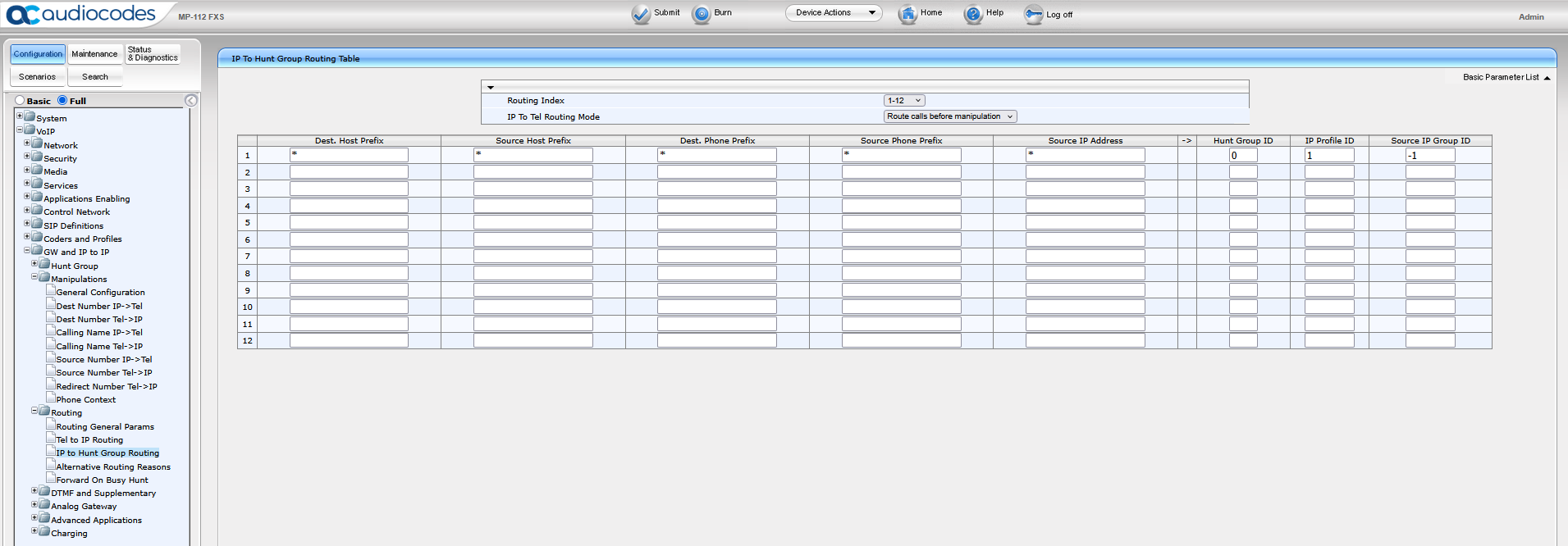

Geben Sie im Menü Routing > IP zu Sammelanschluss Routing die folgenden Informationen ein:

Medienkonfiguration

Aktivieren Sie SRTP

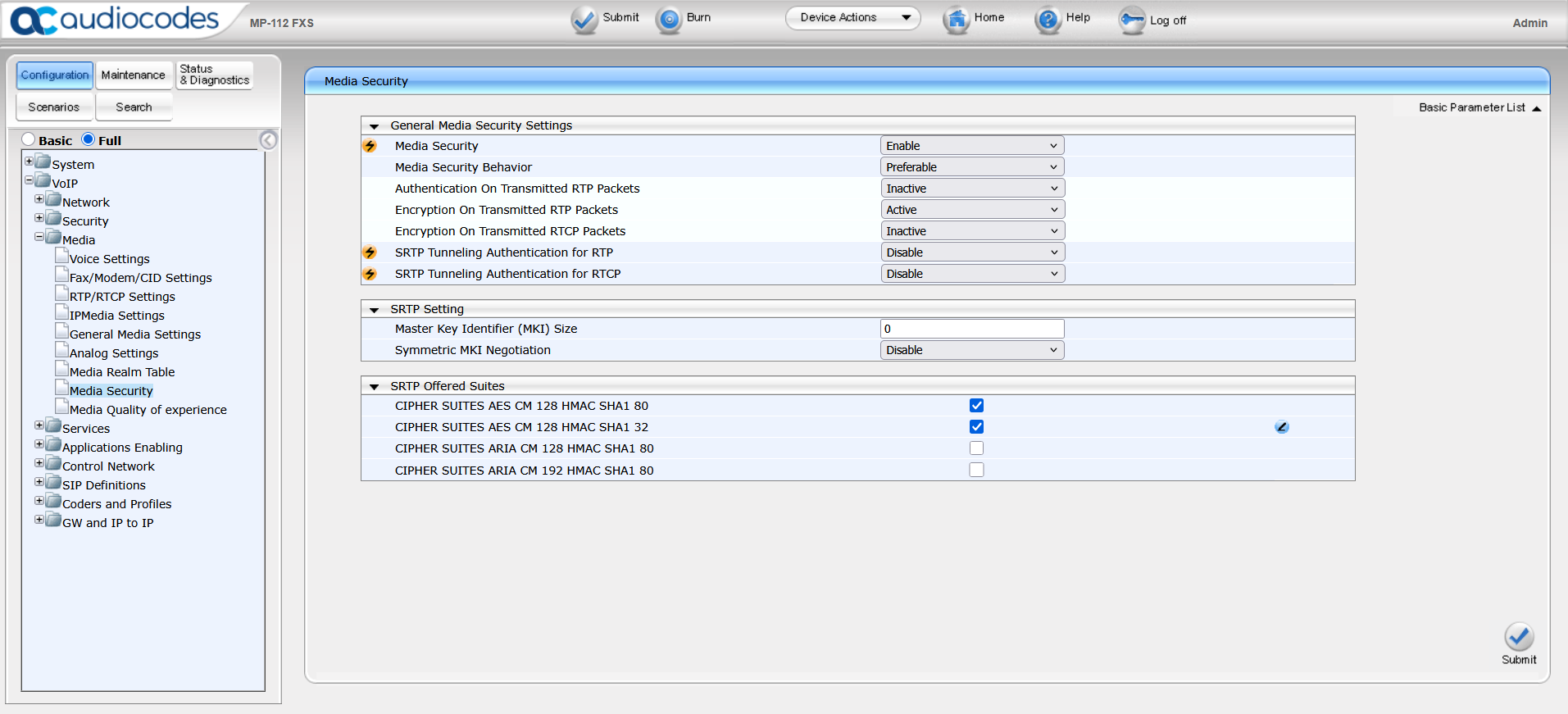

Um SRTP zu aktivieren, gehen Sie zum Menü Medien > Mediensicherheit :

Setzen Sie dann Mediensicherheit auf Aktivieren und Mediensicherheitsverhalten auf Bevorzugt .

Im Untermenü SRTP Offered Suites markieren Sie die ersten beiden Optionen, wie unten angezeigt:

Codec-Konfiguration

ATA-Box Codec-Konfiguration

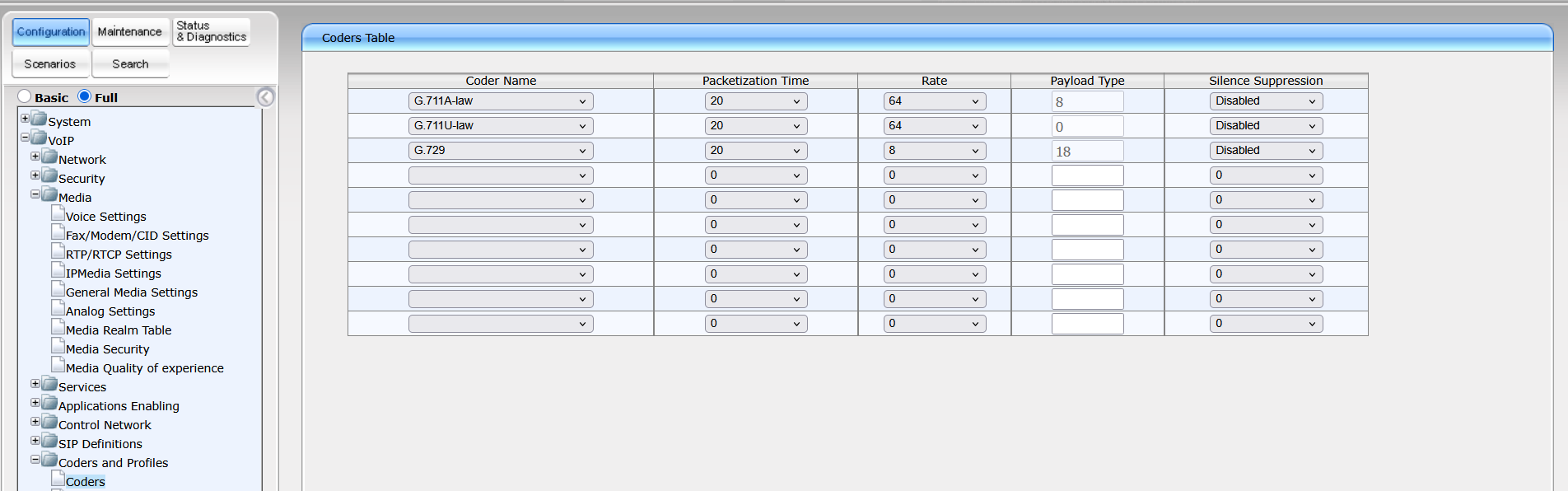

Geben Sie im Menü Coders and Profiles > Coders die Codecs in der folgenden Reihenfolge ein:

Gruppe Codec-Konfiguration

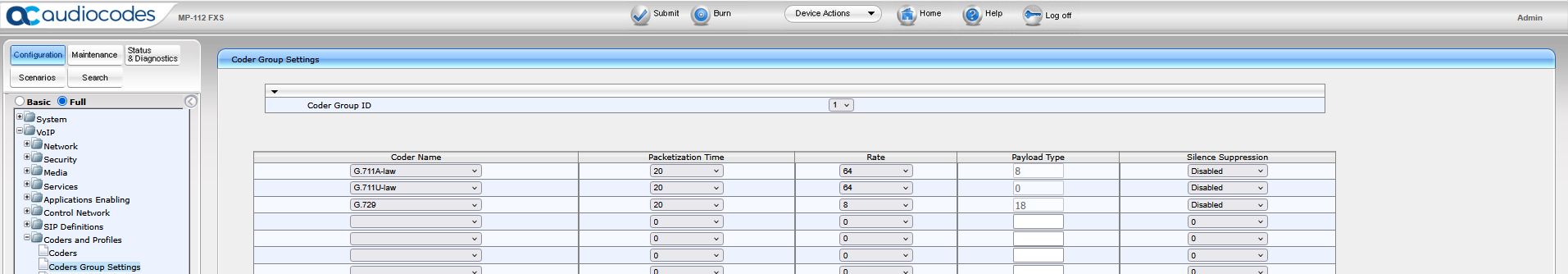

Geben Sie im Menü Coders und Profile > Coders Gruppeneinstellungen die Codecs in der folgenden Reihenfolge ein:

Konfiguration von Zusatzdiensten

Einrichten von Anrufen an Sprachnachrichten

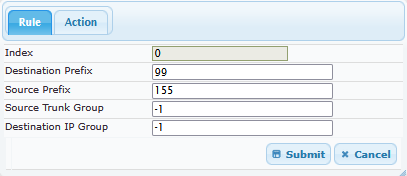

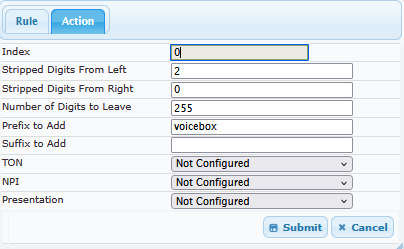

Damit das analoge Telefon Sprachnachrichten anrufen kann, müssen Sie ein Präfix konfigurieren und den Benutzerteil des SIP To-Headers in eine "Voicebox" umwandeln. Gehen Sie dazu in das Menü GW und IP zu IP > Manipulationen > Zielnummer Tel -> IP , und bearbeiten Sie die Regel wie unten beschrieben:

Wenn der Benutzer 99 wählt, kann er seine Sprachnachricht abrufen.

Konfiguration des Flash-Hook-Codes

Damit die ATA-Box den Flash-Hook interpretieren kann, müssen Sie eine Ziffernfolge festlegen, die in DTMF gesendet wird, um einen Flash-Hook zu simulieren (zunächst nicht kompatibel):

Mit diesem Flash-Hook können Sie Anrufe in die Warteschleife legen.

Gehen Sie dazu in das Menü DTMF und Zusatzdienste > Zusatzdienste und bearbeiten Sie den Wert für den Flash-Hook-Code auf 100.

Tastenkonfiguration für die Weiterleitung von Anrufen

Geben Sie im Menü Analoges Gateway > Tastatur-Funktionen ein Präfix für die Weiterleitung von Anrufen ein und heben Sie die Rufumleitung auf.
